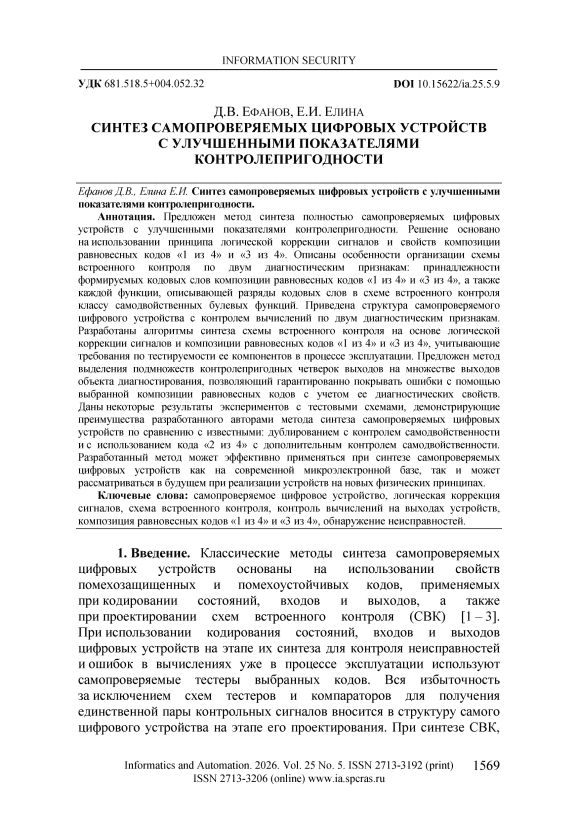

Синтез самопроверяемых цифровых устройств с улучшенными показателями контролепригодности

Предложен метод синтеза полностью самопроверяемых цифровых устройств с улучшенными показателями контролепригодности. Решение основано на использовании принципа логической коррекции сигналов и свойств композиции равновесных кодов «1 из 4» и «3 из 4». Описаны особенности организации схемы встроенного контроля по двум диагностическим признакам: принадлежности формируемых кодовых слов композиции равновесных кодов «1 из 4» и «3 из 4», а также каждой функции, описывающей разряды кодовых слов в схеме встроенного контроля классу самодвойственных булевых функций. Приведена структура самопроверяемого цифрового устройства с контролем вычислений по двум диагностическим признакам. Разработаны алгоритмы синтеза схемы встроенного контроля на основе логической коррекции сигналов и композиции равновесных кодов «1 из 4» и «3 из 4», учитывающие требования по тестируемости ее компонентов в процессе эксплуатации. Предложен метод выделения подмножеств контролепригодных четверок выходов на множестве выходов объекта диагностирования, позволяющий гарантированно покрывать ошибки с помощью выбранной композиции равновесных кодов с учетом ее диагностических свойств. Даны некоторые результаты экспериментов с тестовыми схемами, демонстрирующие преимущества разработанного авторами метода синтеза самопроверяемых цифровых устройств по сравнению с известными: дублированием с контролем самодвойственности и с использованием кода «2 из 4» с дополнительным контролем самодвойственности. Разработанный метод может эффективно применяться при синтезе самопроверяемых цифровых устройств как на современной микроэлектронной базе, так и может рассматриваться в будущем при реализации устройств на новых физических принципах.
