Системы изоляции скатной кровли и их энергети- ческая эффективность
Журнал: Нанотехнологии в строительстве: научный интернет-журнал @nanobuild
Рубрика: Результаты исследований ученых и специалистов
Статья в выпуске: 5 т.18, 2026 года.
Бесплатный доступ
Введение. Энергетическая эффективность является комплексным критерием, учитывающим как затраты при изготовлении и монтаже изделий, так и экономию ресурсов при эксплуатации конструкции. Становится целесообразным оптимизация энергетических затрат при изготовлении изделий и использования материалов с учетом особенностей функционирования конкретной строительной системы. Методы и материалы. В качестве исходного материала использовались мягкие плиты на основе каменной ваты, стеклянная сетка и клей на основе модифицированной эпоксидной смолы. Изучение структуры осуществлялось с помощью растрового электронного микроскопа FEI Quanta 200. Свойства изделий определялись по нормативным методикам. Оценка эксплуатационной стойкости осуществлялась по ускоренному методу путем гидротермальной обработки фрагментов минераловатных цилиндров на установке, разработанной МГСУ(МИСИ)–ГАСИС(ВШЭ))–МАКСМИР по изменению сжимаемости изделий. Результаты. Установлено, что тепловлажностное воздействие незначительно влияет на изменение средней плотности изделий, а вид связующего незначительно влияет на характеристики изделий и их изменение на всех этапах температурно-влажностного воздействия. Потеря массы образцов в результате тепловлажностного воздействия и воздействия потоков воздуха весьма значима. Это делает необходимым усиление плит по поверхностям, контактирующим с вентилируемым пространством скатной кровли, для противодействия воздушному потоку. Обсуждение. Увеличение теплопроводности и плотности коррелированы между собой и обусловлены некоторым уплотнением минераловатных изделий в результате вибрационных испытаний. Причиной уплотнения может рассматриваться как смятие волокон, в рамках предложенной теории прочности, так и ослабление омоноличенных контактов между волокнами. Заключение. В результате исследований протестирован новый вид продукции – мягкие и полужесткие минераловатные плиты, упрочненные стеклянной сеткой, которые при тех же тепловых характеристиках и стоимости изготовления, что и их аналоги, обладают значительно более высокой эксплуатационной стабильностью, обеспечивая большую долговечность системы в целом. Осуществлена оценка энергетической эффективности изделий.
Короткий адрес: https://sciup.org/142248999
IDS: 142248999 | УДК: 692.415+691.699.86 | DOI: 10.15828/2075-8545-2026-18-5-609-620
Energy efficiency for pitched roof insulation system
Introduction. Energy efficiency is a comprehensive criterion that accounts for both manufacturing and installation costs of products, as well as resource savings during structure operation. Optimizing energy costs in product manufacturing and material selection becomes essential, considering the specific operational characteristics of individual construction systems. Methods and Materials. Soft stone wool slabs, glass mesh, and modified epoxy resin-based adhesive served as starting materials. The structure was examined using a FEI Quanta 200 scanning electron microscope. Product properties were determined following standard methods. Operational durability assessment employed an accelerated hydrothermal treatment method applied to mineral wool cylinder fragments using a setup developed by Moscow State University of Civil Engineering (MGSU)–GASIS(HSE)–MAXMIR, evaluating changes in product compressibility. Results. Thermo-humid exposure had minimal impact on changes in average product density, with variations within experimental error. The binder type showed no significant influence on product characteristics across all stages of temperature-humidity exposure. However, sample mass loss due to thermo-humid exposure and airflow was substantial, necessitating slab reinforcement on surfaces contacting the ventilated space of pitched roofs to resist airflow. Discussion. Properties of mineral wool products with reinforced outer layers fully satisfy the operating conditions of thermal insulation materials in pitched roof systems, which experience temperature and humidity fluctuations, as well as dynamic loads from airflow in ventilated spaces. Conclusion. The research resulted in the development and testing of a novel product: soft and semi-rigid mineral wool slabs reinforced with glass mesh. These slabs maintain equivalent thermal characteristics and manufacturing costs to conventional analogs while exhibiting significantly enhanced operational stability, thereby ensuring greater overall system durability. Product energy efficiency was comprehensively evaluated.

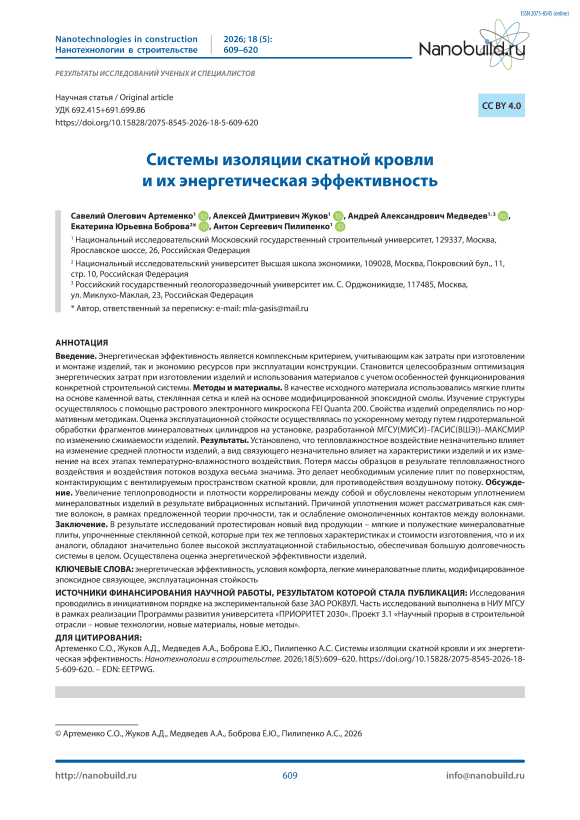

Текст научной статьи Системы изоляции скатной кровли и их энергети- ческая эффективность
Артеменко С.О., Жуков А.Д., Медведев А.А., Боброва Е.Ю., Пилипенко А.С. Системы изоляции скатной кровли и их энергетическая эффективность. Нанотехнологии в строительстве. 2026;18(5):609–620. – EDN: EETPWG.
Artеmenko S.O., Zhukov A.D., Medvedev A.A., Bobrova E.Yu., Pilipenko A.S. Energy efficiency for pitched roof insulation system. Nanotechnologies in Construction. 2026;18(5):609–620. – EDN: EETPWG.
Строительные системы как определяющий фактор формирования изоляционной оболочки зданий любого назначения начали формироваться в нашей стране с середины 90-х годов прошлого века [1, 2]. Целью внедрения таких систем обозначалось сбережение энергии, во-первых, а во-вторых, повышение долговечности конструкций, создание оптимального микроклимата в помещениях и пр. Отличительной особенностью строительной системы являлось использование для конкретных условий эксплуатации конкретного материала. При этом замена конкретного материала другим, близким ему по свойствам, уже не гарантировало получение достойного эффекта [3, 4].
В начале второго десятилетия текущего века начало вводиться более широкое понятие: энергетическая эффективность. В данном случае во внимание брались не только возможности использования строительных систем, формирующих изоляционную оболочку здания, но также учитывались затраты на производство материалов, логистику, монтаж, и, в некоторых случаях, затраты на демонтаж конструкций по истечении срока службы и на утилизацию того, что оставалось [5–7]. Неизбежно формировался вопрос об окупаемости вложений, которая могла быть достигнута только за счет экономии энергии в процессе эксплуатации изолированной конструкции и увеличения безремонтных сроков эксплуатации этой же конструкции [8, 9].
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Безремонтный срок эксплуатации строительной конструкции (и сооружения в целом) зависит от множества факторов, включая тип конструкции, условия эксплуатации, качество материалов, воздействие внешней среды и меры по защите конструкций. Отметим, что сроки как текущего, так и капитального ремонта регламентируются региональными программами и могут изменяться от 20 до 50 лет. Экономия энергии в денежном выражении определяется как расходом этой энергии, так и стоимостью единицы вещества, генерирующего эту энергию (например, газа). Стоимость 1 м куб. газа в России и Беларуси на вторую половину 2025 года составляла 8–10 рублей, а для Германии или Франции 130–150 рублей. Стоимость же конструкции, входящей в систему изоляционной оболочки, находится в едином для всех стран интервале от 4 до 8 тыс. рублей за 1 м2. В настоящий момент (по факту энергетического кризиса) цена за газ (по длительным контрактам) увеличилась с коэффициентом от 1,2 до 1,8. Очевидно то, что если для Европы окупаемость вложений в систему изоляции начинается после 15–20 лет эксплуатации, то для России этот срок составляет 100 лет и более.
Поэтому в настоящее время стали актуальными следующие критерии: снижение энергетических затрат на стадии изготовления изделий, повышение комфортности в помещениях, а также повышение долговечности конструкции за счет использования эффективных систем изоляции и повышения ее эксплуатационной стойкости [10–12]. Всегда остаются значимые технологические аспекты, связанные с охраной окружающей среды и минимизацией от- рицательной нагрузки на эту среду на всех стадиях жизненного цикла материалов [13–15].
Теплоизоляционные материалы в наибольшей степени определяют долговечность конструкций именно в силу своих низких прочностных и высоких теплотехнических характеристик. Эти материалы обеспечивают защиту конструкций и помещений от холода или перегрева, но и сами нуждаются в защите от механических нагрузок и атмосферных воздействий [16–18]. Материалы могут быть на синтетической (полимерной) или минеральной основах, но, независимо от их структуры, вещества матрицы, а также строительных систем с их применением предъявляются особые требования к термическому сопротивлению, теплопроводности и эксплуатационной стойкости [19–21].
Объектом исследований, изложенных в статье, стала система изоляции скатной кровли с применением легких плит на основе каменной ваты и свойства этих плит. С точки зрения восприятия механических нагрузок (сжимающих или на отрыв слоев) в данной системе теплоизоляция находится не в нагруженном (механически) состоянии, а основные нагрузки воспринимает стропильная система и обрешетка, то есть силовая конструкция кровли. Это делает возможным применение в изоляционной оболочке легких (мягких и полужестких) теплоизоляционных плит средней плотностью до 70 кг/м3.
Нагрузки, действующие на изоляционную оболочку, представлены на рис. 1. Во-первых, это интенсивная динамическая нагрузка, формирующаяся потоками воздуха в вентилируемом пространстве. Поток воздуха создает разряжение над поверхностью
Рис. 1. Нагрузки на теплоизоляцию в конструкции скатной кровли: 1 – покрытие кровли; 2 – распределённая нагрузка на отрыв; 3 – движение воздуха и водяного пара в слое теплоизоляции; 4 – эксфильтрация воздуха; 5 – поток воздуха в вентилируемом пространстве; 6 – стык теплоизоляционных плит
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Nanob
(отрицательное давление) и, с одной стороны, способствует снижению влажности теплоизоляционной оболочки, ее теплопроводности, а следовательно, увеличивает термическое сопротивление. С другой стороны, этот же фактор инициирует движение паровоздушной смеси и способствует выносу волокон и связующего их материала. Подобные нагрузки могут приводить к деградации свойств минераловатных плит. Воздействие температуры, влажности и воздушных потоков определяет постепенный вынос волокон и связующего из плит: теплопроводность х возрастает, а связность снижается. Как результат, возможно нарушение сплошности изоляционного покрытия и отказ системы в целом. Система скатной кровли должна быть спроектирована с учетом комплексного температурного воздействия и возможности периодического увлажнения утеплителя [22, 23].
В качестве основы системы изоляции скатной кровли приняты легкие (мягкие или полужесткие) плиты на основе каменной ваты с инновационным связующим на основе модифицированных эпоксидных смол. Как правило, в минераловатных изделиях используется связующее на основе феноло-формальдегидных веществ. Такое связующее имеет удовлетворительные характеристики и отверждается при температурах 240–280 оС. При этом как любое фенолосодержащее вещество является токсичным при неполной поликонденсации связующего [24, 25]. В качестве связующего в минеральных и волокнистых композициях могут использоваться различные синтетические материалы, обладающие высокой адгезией к минеральным поверхностям и устойчивостью к температурно-влажностным воздействиям [26–28]. Модифицированные эпоксидные соединения имеют меньшую температуру отверждения, менее токсичные и, как показали ранее проведенные исследования, по своим свойствам вполне применимы для отверждения минераловолокнистых материалов [29–31]. С позиций производства изделия на основе модифицированного эпоксидного связующего имеют лучшие характеристики по энергетической эффективности [32, 33].
В результате анализа априорной информации установлено, что наиболее существенными критериями являются экологическая стабильность, эксплуатационная стойкость и возможность создания оптимального тепловлажностного режима в помещениях, а также меньшие энергетические затраты при изготовлении. Перспективным является использование легких минераловатных изделий при условии повышения их эксплуатационной стойкости.
Целью исследований является изучение свойств изделий на основе каменной ваты и с применением модифицированного эпоксидного связующего и с поверхностным усилением, анализ возможности применения таких изделий в конструкциях скатной кровли, а также оценка энергетической эффективности принятых решений.
МАТЕРИАЛЫ И МЕТОДЫ
В качестве исходного материала использовались мягкие плиты на основе каменной ваты, стеклянная сетка и клей на основе модифицированной эпоксидной смолы. Состав эпоксидного клея прижимался на основе ранее проведенных исследований [34–36]. Основой являлась эпоксидная смола ЭД-20. Расход модифицирующего компонента составлял 6,0% от массы связующего, а расход пластификатора 3,0% от массы связующего. Температура тепловой обработки составляла 150–154 оС. После отверждения связующего прочность адгезии составляла 58,4 МПа, а адгезионная прочность после климатических испытаний 29,1 МПа.
В качестве объекта исследований рассматривались легкие минераловатные плиты на синтетическом (фенолоформальдегидная смола) и на модифицированном эпоксидном связующем. Интервал средней плотности исследуемых плит от 32 до 68 кг/м3 (мягкие плиты 32–36 кг/м3; полужесткие 64–68 кг/м3).
Изучение структуры осуществлялось с помощью растрового электронного микроскопа FEI Quanta 200. Свойства изделий определялись по нормативным методикам: ГОСТ 17177-94 и ГОСТ 9573-2002, а также СП 50.13330.2010, СП 23-101-2004, СП 17.13330.2017. Оценка эксплуатационной стойкости осуществлялась по ускоренному методу путем гидротермальной обработки фрагментов минераловатных цилиндров на установке, разработанной МГСУ(МИСИ)–ГАСИС(ВШЭ)–МАКСМИР по изменению сжимаемости изделий.
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ
Изменение сжимаемости и теплопроводности минераловатных плит оценивалось экспресс-методом. Средняя плотность плит принималась равной 34 кг/м3 (мягкие плиты) и 66 кг/м3(полужесткие плиты). Рассматривались изделия на двух видах связующего: фенолоформальдегидных спиртах и модифицированного эпоксидного связующего.
В результате экспресс-испытаний установлены следующие закономерности. Во-первых, тепловлажностное воздействие незначительно влияет на изменение средней плотности изделий и вариации значений не превышают ошибки эксперимента. Во-вторых, вид связующего незначительно влияет на характеристики изделий и их изменение на всех этапах температурно-влажностного воздействия. Это
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
позволяет сделать вывод, что замена классических смол на модифицированное связующее оказывает незначительное влияние на свойства изделий.
В-третьих, потеря массы образцов в результате тепловлажностного воздействия и воздействия потоков воздуха весьма значима и для плит разной средней плотности, и для плит на различном связующем (рис. 2). Потери массы для образцов на модифицированном эпоксидном связующем незначительно, но выше, чем для образцов на синтетических смолах. Это может быть связано с тем, что отвержденное фенольное связующее имеет большую адгезионную связность с поверхностью аморфных минеральных волокон, а само связующее также более стойкое по отношению к температурно-влажностным воздействиям.
Независимо от плотности плит и типа используемого связующего, для всех легких плит являются характерным значительные потери массы в результате температурно-влажностного воздействия, осложненного воздействием воздушного потока. Это делает необходимым усиление плит по поверхностям, контактирующим с вентилируемым пространством скатной кровли для противодействия воздушному потоку.
Так как образцы предварительно высушивают до влажности, близкой к нулю, то потеря массы плит связана с выносом вещества матрицы, а именно слабо закрепленных (за счет омоноличивания контактов связующим) волокон. Этот фактор проявляется в большей степени у особолегких (мягких) плит, так как в этих материалах степень объемного переплете- ния волокон и содержание связующего меньше, чем у плит со средней плотностью, приближающейся к 70 кг/м3.
Решением этой задачи является использование мягких или полужестких минераловатных плит с усилением их внешнего слоя (рис. 3). Технология изготовления плит на основе каменной ваты не изменяется, а дополняется операциями укладки материала усиления, который механически закрепляется на поверхности ковра (по аналогии с технологией прошивных матов) или приклеивается с помощью эпоксидного модифицированного клея.
Эти минераловатные плиты рекомендуются для использования в конструкциях, в которых утеплитель не воспринимает значительных механических нагрузок: на скатной кровле (при укладке между стропил), в конструкциях каркасных стен (при укладке утеплителя между стоек каркаса), а также в конструкции пола, при укладке утеплителя между лагами.
Защитный слой представляет собой сетку из стекловолокна, закрепляемую на материале в процессе его изготовления. В изделиях защитный и теплоизоляционный слои образуют единое целое. Свойства изделий представлены в таблице 1.
Для всех типов плит: коэффициент паропроница-емости не менее 0,30 мг/(м·ч·Па); влажность по массе не более 0,5%; водопоглощение по объему 1,5–2%.
Использование минераловатных изделий с упрочненным наружным слоем исключает одну технологическую операцию: укладку и крепление ветрозащитного слоя. Использование изделий большой (до
Время температрно-влажностного воздействия, мин
Рис. 2. Потеря массы при скорости потока воздуха 6 м/с для плит средней плотностью, кг/м 3 : 1, 3 – 32-36; 2, 4 – 64-68; связующее: 1, 2 – модифицированное эпоксидное; 2,4 – синтетические смолы
Таблица 1. Характеристики изделий из минеральной ваты с упрочненным слоем
|
Показатели свойств |
Средняя плотность плит, кг/м 3 |
|
|
32–36 |
64–68 |
|
|
Сжимаемость, %, не более |
30 |
20 |
|
Коэффициент теплопроводности при 25 °C, Вт/(м о С) , не более |
0,036–0,037 |
0,037–0,038 |
|
Коэффициент теплопроводности в условиях эксплуатации A, Вт/(м К) |
0,038–0,039 |
0,039–0,040 |
|
Коэффициент теплопроводности в условиях эксплуатации B, Вт/(м К) |
0,039–0,040 |
0,041–0,042 |
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Рис. 3. Минераловатные плиты с усиленным поверхностным слоем (а, б) и плиты с приклеенной стеклосеткой в конструкции (в, г)
6 м) длины позволяет ускорить монтаж теплоизоляционного слоя.
Оценка эксплуатационной стойкости изделий осуществлялась на основе нормативной методики с генераций воздействий в климатической камере. В качестве дополнительных нагрузок использовалась вибрация, соляной туман, а с целью оценки эмиссии волокон использовалось продувание материала воздухом. В исследованиях использовались фрагменты минераловатных плит на модифицированном эпоксидном связующем: мягких и полужестких, средней плотностью 32–36 кг/м3 (среднее значение 34 кг/м3); 48–52 кг/м3(среднее значение 50 кг/м3); 64–68 кг/м3 (среднее значение 66 кг/м3).
Параметры циклических температурных воздействий при испытаниях в климатической камере: t з = –20 °C, τз = 2 ч.; t в = +20 °C, τв = 2 ч.; t н = +60 °C, τн= 2 ч, где t з , t в , t н – температура замораживания, оттаивания и нагрева соответственно, τз , τв , τн – продолжительность замораживания, оттаивания и нагрева. После каждых 10 циклов проводился отбор образцов и определение их теплопроводности в стандартных условиях, воздухопроницаемости, сжимаемости и фиксирования характера изменения внешнего вида образцов.
По результатам испытаний определялся график зависимости теплопроводности (λ) от количества циклов (z); также определялись графики зависимости сжимаемости, ε(z) от количества циклов; определялись графики зависимости воздухопроницаемости, і(z), также определялась потеря массы плит.
График зависимости теплопроводности минераловатных плит различной плотности от количества циклов приведен на рисунке 4: теплопроводность возрастает по мере прохождения климатических циклов; при этом наличие защитного покрытия на теплопроводность оказывает незначительное влияние (в пределах ошибки эксперимента).
Результаты активных экспериментов подвергались статистической обработке, что позволило аппроксимировать реальные значения системами прямых линий с введением оценочных интервалов: допустимого отклонения от среднего (математического ожидания) в пределах статистического интервала. При этом предполагалось, что распределение результатов в каждой точке получения результатов эксперимента осуществляется по распределению, близкому к распределению Гаусса.
Зависимость теплопроводности минераловатных плит от количества циклов «замораживания–отта-ивания–нагрева» для каждой средней плотности описывается линейной зависимостью: λ z = λ0 + Kz λ‧ z с точностью предсказания результата 92% и может быть аппроксимирована формулами. Аналогично
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Рис. 4. Зависимость теплопроводности изделий минеральной ваты от циклических воздействий при средней плотности, кг/м 3 : 1 – 32-36; 2 – 48-52; 3 – 64-68: а – среднее значение; б – отклонение от среднего значения
зависимость коэффициента воздухопроницаемости минеральной ваты от количества циклов «заморажи-вания–оттаивания–нагрева» описывается линейным уравнением iz = i 0 + Kzi ‧ z и также может быть аппроксимирована формулами.
Результаты испытаний коэффициента воздухопроницаемости і , кг/(м2 ‧ год ‧ Па) при ∆ р = 10 Па в зависимости от количества циклов «заморажива-ния–оттаивания–нагрева» минераловатных плит приведены на рисунке 5.
Рис. 5. Зависимость воздухопроницаемости минераловатных плит от циклических воздействий при средней плотности, кг/м 3 : 1– 32-36; 2 – 48-52; 3 – 64-68: а – среднее значение; б – отклонение от среднего значения
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Уменьшение в результате циклических испытаний воздухопроницаемости для плит низкой средней плотности может быть связано с низким содержанием связующего компонента и некоторым уплотнением линейной волокнистой структуры изделий. При объемно ориентированной структуре и содержании связующего до 2,5% уплотнения не происходит, а некоторое повышение воздухопроницаемости связано со снижением гидравлического сопротивления изделий.
Результаты испытаний плит по сжимаемости в зависимости от количества циклов «заморажива-ния–оттаивания–нагрева» минераловатных плит различной плотности (мягких и полужестких) приведены на рисунке 6.
Увеличение в результате циклических испытаний сжимаемости минераловатных плит на модифицированном эпоксидном связующем обусловлено, в первую очередь, снижением прочности контактных соединений между волокнами. В исследованиях использовалась минеральная (каменная) вата с модулем кислотности более 1,8 и диаметром волокон порядка 5–7 мкм. Подобное волокно имеет высокую стойкость к агрессивным средам (к воде в том числе).
Омоноличенное (в результате поликонденсации) связующее в результате циклических воздействий стареет относительно быстро, и его прочностные характеристики и адгезионная способность (а следовательно, и прочность контакта) снижаются. На снижение прочности на поверхности раздела
«волокно – связующее» также оказывает различное температурное расширение минерального волокна и поликонденсированного полимера. Все эти факторы приводят к увеличению сжимаемости изделий, что необходимо учитывать при прогнозировании долговечности строительных систем.
Оценка эффективности проводилась по снижению затрат на тепловую обработку, по оценке свойств изделий и по экологическим параметрам.
При использовании фенолоформальдегидного связующего, отверждаемого при 250–300 °С, теплосодержание теплового потока составит:
10000×300×1,315 / 3600 = 1095 кВт.
При использовании модифицированных эпоксидных связующих, отверждаемых при 100–150 °С, теплосодержание теплового потока составит:
10000×150×1,315 / 3600 = 548 кВт.
Снижение тепловых потерь происходит за счет изменения температуры тепловой обработки (в результате изменения температуры отверждения связующего), а следовательно и температуры теплоносителя. Суммарный расчетный экономический (энергетический) эффект от снижения температуры тепловой обработки на 150 °С принимаем равным 30–40%.
Экологическая эффективность теплоизоляционного материала (ТИМ) или системы скатной кровли
Рис. 6. Зависимость сжимаемости минераловатных плит от циклических воздействий при средней плотности, кг/м 3 : 1– 32-36; 2 – 48-52; 3 – 64-68: а – среднее значение; б – отклонение от среднего значения
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Nanob
Таблица 2. Показатели эффективности минераловатных плит
– экономии энергии за счет применения конструкции с утеплением, то есть экономии топлива, снижения вредных выбросов в атмосферу продуктов сгорания топлива и, как следствие, снижение отрицательных нагрузок на окружающую среду;
– долговечности самой строительной системы, определяющей безремонтный цикл эксплуатации. Долговечность зависит от эксплуатационной стойкости материалов, грамотности проектирования и монтажа. При прочих равных определяющим параметром можно считать «слабое звено», то есть эксплуатационную стойкость теплоизоляционного материала;
– энергетические затраты на изготовление материалов (в первую очередь теплоизоляции) с учетом удельного расхода теплоизоляционного материала на единицу поверхности кровли, то есть с учетом толщины теплоизоляции.
Существуют различные методы оценки экологичности строительных систем. Рассматриваемая система объединяет скатную кровлю, паро- и гидроизоляционные материалы, теплоизоляционный материал, материалы обрешетки и стропил – из древесины. Дерево и металл всегда рассматриваются как материалы, не создающие отрицательных воздействий на окружающую среду. Полимерные мембраны и металл покрытия можно рассматривать как инертные материалы [18, 19]. Соответственно фактором влияния можно принять теплоизоляционный материал. В данном случае – изделия на основе каменной ваты, базальтового волокна или пеностекла, а также сравнительные легкие минераловатные изделия (средней плотностью до 70 кг/м3) на эпоксидном и фенольном связующем.
Проведенная в предыдущем разделе оценка эффективности теплоизоляции показала, что энергетическая эффективность изделий из минеральной ваты практически в 1,2 раза выше, чем у изделий из базальтового волокна и в 1,1 – чем у изделий на основе пеностекла. Кроме того, также за счет сокращения температуры тепловой обработки синтетического связующего эффект минераловолокнистой теплоизоляции возрастает на 20–30%.
Свойства волокнистых материалов практически идентичны, а нагрузка на окружающую среду при производстве изделий из каменной ваты значительно ниже, что позволяет ее оценить как более экологичный материал. Пеностекло, имея ячеистую пористость, является более стабильным материалом, по сравнению с волокнистыми, но плотность его значительно выше, что определяет ряд дополнительных затрат при монтаже и эксплуатации конструкций.
Действующая в РФ система добровольной сертификации EcoMaterial состоит из трех разделов. В первом разделе оценивается, насколько материал безопасен для человека. Второй раздел оценивает комплексное воздействие материала и его производства на окружающую среду. В третьем разделе содержатся критерии по пропаганде зеленых решений и тенденций, поддержке социальных экопроектов и т.д.
Существует несколько уровней стандарта: EcoMaterial Basis – материал безопасен для человека; EcoMaterial Green – материал безопасен для человека и окружающей среды; EcoMaterial Absolut – экологически чистый материал; EcoMaterial Natural – абсолютно натуральный материал (наивысший по рейтингу, набравший наибольшее количество баллов). Осуществленная сертификация показывает, что изделия на основе каменной ваты относятся к уровню EcoMaterial Green, остальные предположительно можно отнести к уровню EcoMaterial Basis.
ЗАКЛЮЧЕНИЕ
В системах скатной кровли наличие силовой стропильной конструкции минимизирует непосредственные механические нагрузки на изоляционную оболочку, что делает возможным применением легких и сжимаемых минераловатных плит; мягких или полужестких. С другой стороны, в этих системах происходит непосредственный контакт теплоизоляционного материала с окружающей средой ввиду наличия открытого доступа через вентиляционные полости, а также с потоками воздуха в вентилируемом пространстве.
Исследованиями установлено, что легкие (мягкие и полужесткие) усиленные плиты на основе ка-
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 609–620
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
менной ваты и с применением модифицированного эпоксидного связующего могут использоваться в конструкциях скатной кровли без риска разрушения сплошности изоляционного покрытия. В качестве элемента усиления используется стеклосетка, закрепляемая на поверхности плит на клей или механически за счет сшивки с материалом основы.
Проведенные исследования позволяют сформулировать общую концепцию повышения энергоэффективности систем утепления скатных кровель, включающую критерии эксплуатационной стойкости материала, долговечности конструкций, а также снижение отрицательных воздействий на окружающую среду.
