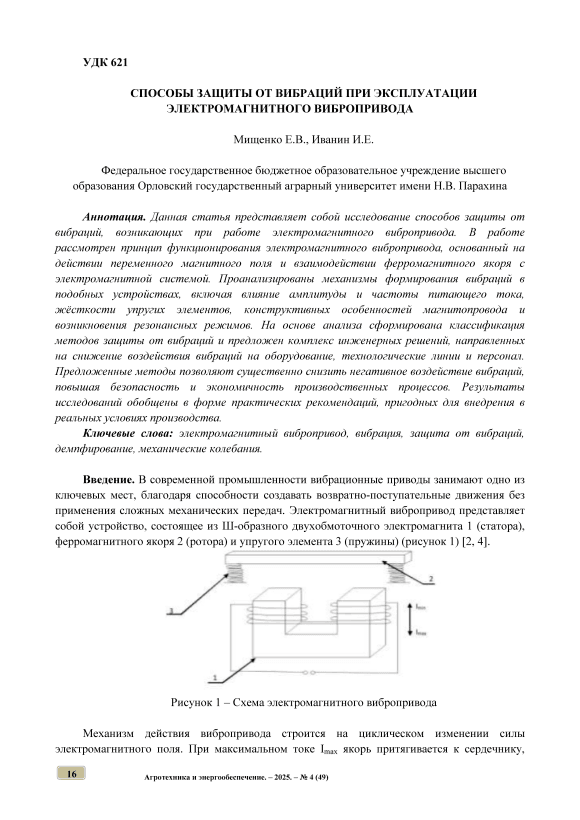

Способы защиты от вибраций при эксплуатации электромагнитного вибропривода

Введение. В современной промышленности вибрационные приводы занимают одно из ключевых мест, благодаря способности создавать возвратно-поступательные движения без применения сложных механических передач. Электромагнитный вибропривод представляет собой устройство, состоящее из Ш-образного двухобмоточного электромагнита 1 (статора), ферромагнитного якоря 2 (ротора) и упругого элемента 3 (пружины) (рисунок 1) [2, 4].

Рисунок 1 – Схема электромагнитного вибропривода

Механизм действия вибропривода строится на циклическом изменении силы электромагнитного поля. При максимальном токе I max якорь притягивается к сердечнику, 16

сжимая пружину, а при уменьшении тока до I min пружина разжимается и возвращает якорь в исходное положение. Поскольку магнитный поток изменяется дважды за период синусоидального тока, частота колебаний вибропривода оказывается в два раза выше частоты сети. При частоте бытовой сети 50 Гц выходная частота вибраций составляет 100 Гц, что делает такие приводы эффективными источниками высокочастотных механических колебаний [2].

Основная часть. Проведённые исследования на лабораторной установке, представленной на рисунках 2-3, подтверждают, что электромагнитный вибропривод обладает рядом существенных преимуществ. Среди них отсутствие подшипников, вращающихся и трущихся узлов, простота конструкции, удобство получения возвратнопоступательного движения. Вместе с тем исследователи отмечают недостатки – повышение габаритов и энергопотребления при увеличении мощности, значительный уровень шума, сопровождающий работу устройства, а также значительная вибрация [2].

Рисунок 2 – Лабораторная установка с электромагнитным виброприводом (фото авторов)

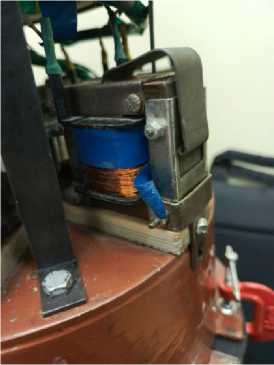

Рисунок 3 – Электромагнит вибропривода (фото авторов)

Электромагнитный вибропривод по своей природе создаёт интенсивные колебания, которые обеспечивают его работу, но одновременно становятся источником негативных воздействий на окружающие конструкции и элементы оборудования. Передача вибраций на корпус, фундамент или рабочие узлы может приводить к появлению неравномерных нагрузок, ускоренному износу крепёжных соединений, увеличению уровня шума и снижению эксплуатационной надёжности системы. Особую опасность представляет вероятность возникновения резонансных режимов, когда частоты возбуждения совпадают с собственными частотами элементов конструкции, это приводит к значительному росту амплитуды колебаний и повышает риск повреждений.

Для уменьшения вибрационных воздействий применяется целый набор инженерных решений. Наиболее распространённый подход – использование виброизоляции, то есть устройств, препятствующих распространению колебаний на опорные поверхности. Одним из эффективных вариантов считаются резинометаллические элементы, выполненные из комбинации эластомера и металлических вставок. Эти опоры способны существенно снижать вибрационные нагрузки и применяются как в лабораторных установках, так и в промышленном оборудовании.

В ситуациях, когда масса вибропривода значительна, предпочтение отдают пружинным виброизоляторам. Наличие пружины позволяет системам адаптироваться к различным частотам и уменьшать динамические усилия, возникающие при колебаниях. Для повышения эффективности нередко используется комбинированная схема, включающая пружинный элемент и демпфирующий слой из резины: такая конструкция одновременно снижает вибрации и гасит остаточные колебания [6].

Помимо виброизоляции важную роль играет оптимизация конструкции самого вибропривода. Усиление рамы или корпуса, увеличение жёсткости отдельных узлов, переработка геометрии магнитопровода, а также точная подгонка размеров и уменьшение зазоров способствуют снижению уровня вибраций, возникающих при работе устройства. Использование качественных материалов и устранение слабых мест в конструкции позволяет не только уменьшить вибрационное воздействие, но и повысить ресурс работы оборудования [3].

Для дополнительного уменьшения амплитуды колебаний применяются различные методы демпфирования. Одним из распространённых решений являются вязкостные демпферы, в которых в качестве рабочей среды используется силиконовая жидкость или другие вязкие составы. Благодаря внутреннему сопротивлению жидкости энергия колебаний преобразуется в тепловую, что обеспечивает заметное снижение амплитуды остаточных колебаний. Такие устройства особенно востребованы в оборудовании, функционирующем в условиях переменных нагрузок, когда амплитуда и частота колебаний постоянно меняются [1].

Ещё одним эффективным средством борьбы с вибрациями являются динамические виброгасители. Это специально настроенные массы, которые совершают собственные колебания, направленные в противофазу к основному вибросигналу. За счёт такого взаимодействия удаётся добиться уменьшения общей амплитуды колебаний корпуса и предотвратить возникновение опасного резонанса. Динамические гасители широко применяются в тяжёлых и крупногабаритных вибрационных установках, где стандартные методы виброизоляции оказываются недостаточными [3].

Заметно уменьшить вибрационные нагрузки можно не только механическими средствами, но и за счёт корректировки электрических параметров вибропривода. Управление током в обмотках позволяет регулировать силу электромагнитного воздействия и, соответственно, амплитуду возникающих колебаний. Благодаря применению тиристорных регуляторов, преобразователей частоты и систем плавного пуска можно смягчить переходные процессы при включении, сократить ударные нагрузки и выбрать оптимальный частотно-амплитудный режим [5].

При работе оборудования, содержащего несколько виброприводов, особое внимание уделяется их согласованности. Если вибровозбудители функционируют несинхронно, особенно в противофазе, то их взаимодействие может вызвать появление эффектов биений – периодического усиления и ослабления вибраций. Для исключения подобных явлений используют системы синхронизации, обеспечивающие согласованную работу всех вибрационных модулей и предотвращающие чрезмерное увеличение колебательных нагрузок [5].

Колебания, создаваемые виброприводом, приводят не только к механическим воздействиям, но и к повышенному уровню шума, который негативно влияет на условия труда. Для уменьшения акустического воздействия применяются кожухи с шумопоглощающим наполнителем, защитные экраны и специальные облицовочные материалы. Дополнительную защиту обеспечивают виброизолированные рабочие площадки и покрытия, уменьшающие передачу колебаний на ноги оператора [7].

Заключение. Проведённый анализ причин возникновения вибраций позволил выявить основные факторы, усиливающие вибрационное воздействие: повышение амплитуды питающего тока, конструктивные неточности, изменение жёсткости упругой системы, а также резонансные явления. На основе систематизации инженерных подходов предложен комплекс методов защиты от вибраций, включающий конструктивные, виброизоляционные, демпфирующие, электронные и организационно-технические меры.

Применение описанных методов позволяет значительно снизить влияние вибраций на оборудование и окружающие конструкции, обеспечить стабильность технологических процессов, повысить безопасность работы и увеличить ресурс вибропривода. Комплексный подход к виброзащите является необходимым условием эффективной эксплуатации электромагнитных виброприводов в промышленности и научно-технических системах.
