Температурные напряжения в перфорированном диске перекрытия

Автор: Кузнецов Анатолий Всеволодович, Зимин Сергей Сергеевич

Журнал: Строительство уникальных зданий и сооружений @unistroy

Статья в выпуске: 3 (101), 2022 года.

Бесплатный доступ

Объектом исследования являются здания, возводимые по монолитной технологии, а именно фрагмент консольного выпуска диска железобетонного перекрытия с устройством перфорации под термовкладыш. Цель исследования - выявление причин аварийных ситуаций консольных выпусков диска перекрытия с учетом внешних климатических воздействий на здания рассматриваемых типов. Рассмотрена проблема влияния таких факторов на диск перекрытия с перфорацией под термовкладыш. Метод. В расчете используются наиболее распространенные геометрические параметры, учитывающие определенные соотношения шага перфорации. В качестве исходных значений были приняты температуры закрытия конструкции для условий Санкт-Петербурга (РФ) в теплый и холодный период года. Полученные результаты. Выявлен характер изменения линейных деформаций, нормальных и касательных напряжений с учетом температурных воздействий. Дан анализ причин образования разрушения бетона и образования трещин в консольных выходах диска перекрытия.

Еще

Диск перекрытия, наружные ограждающие конструкции, температурное поле, температурные деформации, напряженно-деформированное состояние, конструктивные дефекты

Короткий адрес: https://sciup.org/143178777

IDR: 143178777   |   DOI: 10.4123/CUBS.101.3

Текст научной статьи Температурные напряжения в перфорированном диске перекрытия

  • 1    Introduction / Введение

Ужесточение требований к термическому сопротивлению ограждающих конструкций в Российской Федерации на рубеже XX-XXI вв. привело к практически полному отказу от однослойных несущих наружных стен и стимулировало выработку конструктивных решений многослойных ненесущих наружных стен [1] для зданий, возводимых по монолитной конструктивной системе [2]-[6]. Одним из решений явилась многослойная стена с внутренним слоем из ячеистого бетона, выполняющим основную теплоизолирующую функцию, и наружным (лицевым) слоем из кирпичной кладки, который, в первую очередь обеспечивает необходимую защиту (для внутреннего слоя) от внешних воздействий и формирует архитектурно-эстетический облик здания [7]-[10]. Внутренний и наружный слои соединяют при помощи гибких связей, в качестве которых могут выступать отдельные арматурные стержни или сетки (в том числе из композитных материалов) [11]-[14]. Конструктивных модификаций подобных стен за два последних десятилетия выработано достаточно много [15]-[17]. При этом многие модификации предполагают опирание лицевого кирпичного слоя непосредственно на край плит перекрытий, то есть наружная стена полностью устраивается между плитами перекрытия (при сопряжении стены с верхней плитой предусматривается деформационный шов) [18]-[21]. Распространение данного решения обусловленно относительной простотой устройства подобной стены, однако, с другой (теплофизической) стороны данное и ему подобные решения обладают существенным недостатком – торцы плит перекрытий, выходя наружу (рис. 1а), являются «мостиками холода», увеличивающими теплопотери из помещений [22]-[24]. Для уменьшения теплопотерь, на концах консольных выпусков плит предусматривают перфорацию – отверстия (рис. 1б), в которые закладывают теплоизоляционный материал (далее - термовкладыши). В целях недопущения промерзания несущих конструкций, расположение термовкладышей должно совпадать со слоем утеплителя в стене [25]-[28]. При этом, при устройстве перфорации существенно меняется схема работы торцевых участков плиты, вертикальная грань которых обращена в сторону внешней среды. Участок от торца плиты до отверстий перфорации (рис. 1в) можно рассмотреть в виде бруса (далее – «торцевой брус»), соединенного с основной плитой участками-перемычками между отверстиями перфорации (далее – «шпонки»).

а)

Торцевой брус (end beam)

в)

Шпонка (dowel)

Рис. 1– Фрагмент здания возведённого по монолитной технологии (фотографии авторов)

  • а) Фрагмент сопряжения наружной стены здания с диском перекрытия; б) Диск перекрытия с перфорацией под термовкладыши; б) Поэлементная схема разбивки диска перекрытия Fig. 1– Fragment of a building erected using monolithic technology (photos of the authors)

  • a) Fragment of the conjugation of the outer wall of the building with the floor disc; b) Overlapping disc with perforation for thermal inserts; b) Element-wise partitioning of the overlap disk

При проектировании зданий расчет плит в зоне устройства перфорации ведут на восприятие нагрузки от веса наружной стены, которая обусловливает работу шпонок на изгиб и сдвиг из плоскости плиты по консольной схеме (от нагрузки от веса лицевого слоя, опирающегося на торцевой брус). При этом, в предположении относительной замкнутости наружной оболочки здания (наружная стена на этаж – термовкладыши в отверстиях перфорации – наружная стена на этаж), расчет плит на температурные воздействия не проводят. Однако, вертикальная грань торцевого бруса, выходящая в плоскость фасада испытывает температурные деформации в горизонтальной плоскости, вынуждая шпонки работать на изгиб и сдвиг в плоскости плиты. Учитывая сложный характер сопротивления, который испытывают шпонки (изгиб и сдвиг из плоскости плиты от веса наружной стены и изгиб и сдвиг в плоскости плиты от температурных деформаций), следует отметить, что неучёт температурно-климатических воздействий, которые носят циклический характер, может со временем привести к аварийным ситуациям в зоне торцов плит, в частности, к фрагментарным обрушениям лицевых слоёв, которые имеют непосредственное опирание на торцевой брус. Целью наятоящей статьи является выявление формирования напряженно-деформированного состояния железобетонных плит перекрытий в зоне устройства перфорации при температурно-климатических воздействиях.

2 Materials and Methods / Материалы и методы

Единственным нормативным документом на территории Российской

Федерации

регулирующим в теплотехническом отношении вариативность шага перфорации в плитах перекрытий под устройство термовкладышей является нормативный документ СП 230.1325800.2015 [25]. В частности, в Приложении Г.3 утверждается, что основными параметрами, характеризующими перфорацию плиты являются (рис. 2): отношение длины термовкладышей a к расстоянию между ними b: a/b (варьируется в таблицах Приложения Г.3 от 1/1 до 1/5) и толщина перфорируемого слоя или термовкладыша d т (в таблицах Приложения Г.3 принято фиксированное значение 160 мм). При этом, таблицы Приложения Г.3 дают возможность определить значение удельной потери теплоты ψ , Вт/(м·°С) для узлов сопряжения плиты перекрытия с наружной ненесущей многослойной стеной различной конструкции, однако сведения о влиянии отношения а/b на напряжённо-деформированное состояние (далее – НДС) плиты перекрытия в зоне перфорации при температурных воздействиях, отсутствуют [25].

Рис. 2– Схема размещения перфорации диска перекрытия

Fig. 2- The layout of the perforation of the overlap disk

Для анализа НДС плиты перекрытия в зоне перфорации при температурных воздействиях выполнен расчет фрагмента плиты на угловом участке (при пересечении продольной и поперечной стен) в комплексе конечно-элементного моделирования ANSYS в твердотельной пространственной постановке (рис. 3), предусматривающей моделирование железобетона как гетерогенного материала, состоящего из арматурных стержней и бетона.

Ширина плиты расчетного фрагмента принята равной 1 м; длина принималась в соответствии с фиксированным количеством отверстий перфорации – 7 шт. Толщина плиты в расчетной модели принята равной 200 мм, класс бетона В20, класс арматуры А500 (данные характеристики нашли наибольшее применение в монолитном домостроении).

б)

а)

Рис. 3 – Расчетная модель фрагмента в зоне перфорации при а=300 мм, b=100 мм: а) – общий вид модели; б), в) – вид модели сверху и сбоку с арматурными стержнями в шпонках

Fig. 3 – Design model of a fragment in the perforation zone at a = 300 mm, b = 100 mm:

a) - general view of the model; b), c) - top side view of the model with reinforcing bars in the keys

Принятые в исследовании значения a и b, а также их отношения a/b приведены в таблице 1 (с учётом значений приведенных в таблицах Приложения Г.3 СП 230.1325800.2015); толщина перфорации dт принята равной 160 мм (фиксированное значение в соответствии с таблицами Приложения Г.3 [25]).

Таблица 1. Варианты устройства перфорации в плите перекрытия

Table 1. Variants of the perforation device in the floor slab

a/b

1/1

2/1

3/1

4/1

5/1

Вариант 1

а

100

200

300

400

500

b

100

100

100

100

100

Вариант 2

а

150

300

450

600

750

b

150

150

150

150

150

Армирование шпонок принято в соответствии со схемами рисунка 4 (задавалось только продольные арматурные стержни шпонок), отражающими проектное и «типовое» армирование плиты одного из жилых зданий г. Санкт-Петербург (Россия). Исходные геометрические параметры взаимного расположения шпонок и торцевого бруса также приняты в соответствии с данными схемами.

Рис. 4 – Схема армирования фрагмента плиты перекрытия в зоне устройства перфорации (схемы разработаны авторами)

Fig. 4 – Scheme of reinforcement of a slab fragment in the area of the perforation device (schemes developed by the authors)

1а - 1а

(ось;

Шпонки монолитно соединяют торцевой брус с основной частью плиты перекрытия, образуя, тем самым, статически-неопределимую подсистему. В соответствии с нормативным документом СП 20.13330 [29] нормативный температурный перепад в данном случае определяется разностями (1-2):

A tw = tw - 1 0 c - измение средней температуры в теплое время года

Ar = t -L cc0w

– измение средней температуры в холодное время года где tw , tс– нормативные значения средних температур по сечению лицевого слоя в теплое и холодное время года;

  • t 0 w , t 0 с – начальные температуры, соответствующие замыканию лицевого слоя, в теплое и холодное время года.

Нормативные и расчетные значения нагрузки от температурных климатических воздействий определенные в соответствии с нормативным документом СП 20.13330 [29] для г. Санкт-Петербург и Ленинградской области (а также районов с аналогичными климатическими параметрами) сведены в таблицу 2.

Таблица 2. Значения нагрузки от температурных климатических воздействий

Table 2. Values of load from temperature climatic influences

Параметр

Нормативное значение температур, оС

южная сторона

восточная и западная стороны

северная сторона

∆t w

18,3

14,4

15,9

∆t c

-23,88

ϑ w 5

6,0

7,15

2,43

ϑc 1

0

Расчетное значение температур, оС

Параметр

южная сторона

восточная и западная стороны

северная сторона

∆t w

20,1

15,8

17,5

∆t c

-26,27

ϑ w 5

6,6 °С

7,86 °С

2,67

ϑ c

0

3 Results and Discussion / Результаты и обсуждение

При циклических сезонных и суточных колебаниях температуры воздуха, солнечной радиации и относительной влажности воздуха, ограждающие конструкции зданий, а также плиты перекрытий в зонах устройства перфорации испытывают существенные усилия, которые, в ряде случаев, являются причиной возникновения различного рода повреждений [30]-[39]. Для выявления характера напряженно-деформированного состояния плит в зоне устройства перфорации к наружной грани торцевого бруса плиты в расчетной моделе (см. рис. 3) приложена нагрузка от температурного воздействия (см. табл. 2). Некоторые результаты расчета приведены на рис. 5. Так, на рис. 5 а) показано распределение температурных полей в плите при воздействии отрицательного температурного перепада. Результаты расчёта показали, что температурные поля (см. рис. 5) в зоне шпоночных соединений распределены неравномерно. При этих же значениях были вычислены перемещения вдоль торцевого бруса, максимальные значения которых превышают 1,0 мм (рис. 5 б). Диаграмма перемещений при различном соотношении a/b при воздействии отрицательного температурного перепада представлена на рис. 6.

  • а) б)

    Рис. 5 - Результаты расчета фрагмента диска перекрытия в зоне перфорации при АТ=-26 ^ , а=300 мм, b=100 мм: а) - распределение температурных полей по плите (22° С - температура относительного нуля); б) – изополе перемещений (мм) вдоль торцевого бруса

    Fig. 5- Results of calculating a fragment in the perforation zone at АТ=-26^„ a = 300 mm, b = 100 mm:

    a) - isofield of temperature distribution over the slab (22O C - temperature of relative zero);

    b) - isofield of displacements (mm) along the end bar


На диаграмме перемещений (см.рис. 6) рассматриваются случаи, когда ширина шпонки b=100 мм, длина перфорации а=100 мм, 200 мм, 400 мм, 500 мм (а/b=1/1,1/2,1/3,1/4,1/5), количество

  • 1    ϑ c - средний перепад температуры по сечению элемента в холодный период года

отверстий перфорации – 7. Из диаграммы видно, что значения горизонтальных перемещений практически линейно возрастают при увеличении отношения a/b (длины торцевого бруса).

0      500     1000    1500    2000    2500    3000    3500    4000    4500

длина торцевого бруса, мм

^^^^^™ а=200 мм, b=100 мм" ^^^^^в а=300 мм, b=100 мм ^^^^^м а=400 мм, b=100 мм

^^^^^е а=500 мм, b=100 мм •    । а=100 мм, b=100 мм

Рис. 6– Диаграмма перемещений торцевого бруса при воздействии отрицательного температурного перепада

Fig.6– Movement diagram

На рис.7 показаны сечения, для которых численными исследованиями определялись нормальные Ϭ z и касательные τ xz напряжения. Предварительно для бетона класса В20 в соответствии с СП 63.13330.2018 «Бетонные и железобетонные конструкции» определено расчётное сопротивление растяжению R bt = 0,81 МПа.

Шпонка

а)

Рис.7– Схема расположения диска перекрытия с перфорацией: а) – направление расчётных сечений; б) – фрагмент участка плиты со шпонкой

Fig.7– The layout of the overlap disk with perforation: a) - the direction of the calculated cross sections; b) - a fragment of a section of the plate with a key

На рис.8 видно, что наибольшие значения нормальных Ϭ z и касательных τ xz напряжений превосходят значение расчетного сопротивления R bt = 0,81 МПа в 7,5 раза для сечений 2-2/8-8 и в 20 раз для сечений 2-2/6-6, что неминуемо приведет к появлению трещины.

0,00

10,42

20,83

31,25

41,67

га

52,08

62,50

72,92

83,33

93,75

Нормальные напряжения Ϭz, МПа б, МПА

-20-18-15-13-10 -8 -5 -3 0 3 5 8 10 13 15 18 20

сеч.8-8(верх)-сеч.2-2

сеч.8-8верх)-сеч.6-6

Касательные напряжения τxz, МПа

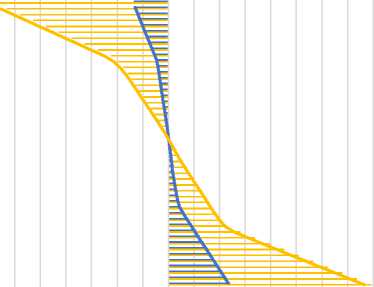

Рис. 8 – Нормальные Ϭz и касательные напряжения τхz для сечений в поперечном направлении. Изменение средней температуры по сечению элемента (холодный период года) АТ=-25,96 Т при d=0,16м, a=0,3 м, (ширина) b=0,1 м;

Fig. 8 - Normal Ϭz and tangential stresses τхz at the top for cross-sections in the transverse direction. The change in the average temperature over the cross section of the element (cold season) АТ =-25.96 Т ; at d=0.16m, a=0.3 m, (width) b=0.1 m

  • 4 Conclusions / Выводы

    • 1.    Анализ результатов численных исследований показал, что при действии отрицательных температур наружного воздуха, наибольшие напряжения возникают в местах соединения перфорации шпонками и превосходят нормативные значения расчётного напряжения в 1030 раз в зависимости от оотношения a/b (длина перфорации / ширина шпонки) и длины плиты между деформационными швами. В связи с тем, что железобетонная плита относится к материалам, обладающим большой инерционностью, при определённых климатических воздействиях зона образования температуры точки росы будет происходить на поверхностях шпонок. При этом, запущенные процессы микро– и макроскопической сегрегации льда в структуре бетонного камня будут ускорять процессы разрушения из-за действия агрегатного состояния воды [41]-[42]. В связи с этим, необходимо ставить вопрос об опасности применения подобного рода конструктивного решения в жилищном строительстве и разработке инновационных способов защиты узлов сопряжения диска перекрытия со стеной в монолитных зданиях.

    • 2.    Результаты обследования плит перекрытий в зоне устройства перфорации показывают, что в строительной практике, зачастую, перфорацию устраивают со значительными отступлениями от проектных значений. В частности, при обследование зданий выявляется нерегулярность шага перфорации и относительно широкий диапазон значений a и b. В холодный период года, в отапливаемых зданиях рассматриваемого типа, разрушение защитного слоя бетона возникает в зоне знакопеременных температурных воздействий. В диске перекрытия с перфорацией, такой характер многоциклового температурного влияния приводит к появлению трещин и деструкции бетона на боковых поверхностях шпонок. В отдельных случаях, образование характерных трещин наблюдалось в этой же зоне ещё до ввода в эксплуатацию здания.

Список литературы Температурные напряжения в перфорированном диске перекрытия

  • Ishchuk M.K., Otechestvennyj opyt vozvedeniya zdanij s naruzhnymi stenami iz oblegchyonnoj kladki– M.:RIF «STROJMATERIALY», 2009.– 360 s.
  • Koyankin, A. A. Karkas sborno-monolitnogo zdaniya i osobennosti ego raboty na raznyh zhiznennyh ciklah / A. A. Koyankin, V. M. Mitasov // Vestnik MGSU. – 2015. – № 9. – S. 28-35.
  • Patent № 2197578 C2 Rossijskaya Federaciya, MPK E04B 1/18. Konstruktivnaya sistema mnogoetazhnogo zdaniya i sposob ego vozvedeniya (varianty) : № 2000133028/03 : zayavl. 28.12.2000 : opubl. 27.01.2003 / A. I. Mordich, R. I. Vigdorchik, L. V. Sokolovskij [i dr.] ; zayavitel' Nauchno-issledovatel'skoe i eksperimental'no-proektnoe gosudarstvennoe predpriyatie "Institut BelNIIS".
  • Proektirovanie zhilyh mnogokvartirnyh zdanij s shirokim shagom nesushchih konstrukcij, obespechivayushchih svobodnuyu planirovku. Metodicheskoe posobie //Ministerstvo stroitel'stva i zhilishchno-kommunal'nogo hozyajstva Rossijskoj Federacii. FAU «FCS».M.:2017.
  • Razrabotka Svoda pravil "Monolitnye konstruktivnye sistemy. Pravila proektirovaniya" / S. A. Zenin, R. SH. SHaripov, E. A. CHistyakov, O. V. Kudinov // Vestnik NIC Stroitel'stvo. – 2020. – № 4(27). – S. 18-27. – DOI 10.37538/2224-9494-2020-4(27)-18-27.
  • SP 31-107-2004. Arhitekturno-planirovochnye resheniya mnogokvartirnyh zhilyh zdanij. [M]. (https://docs.cntd.ru/document/1200038763).
  • Orlovich R.B., Zimin S.S., Sazonov A.S. O rabote oblicovochnogo kamennogo sloya karkasnyh zdanij pri silovyh vozdejstviyah// Stroitel'stvo i rekonstrukciya. 2014. No 1(51).
  • Belash, T.A., Kuznetsov, A.V. Energy Efficient Wall Enclosing Structures. (2018) IOP Conference Series: Materials Science and Engineering, 463 (3), stat'ya No 032052. URL: https://www.scopus.com/inward/record.uri?eid=2-s2.0-85060031729&doi=10.1088%2f1757-899X%2f463%2f3%2f032052&part . DOI: 10.1088/1757-899X/463/3/032052.
  • Vasil'ev, A. A. Razrabotka stenovyh ograzhdenij s povyshennym termicheskim soprotivleniem - osnova energoeffektivnogo stroitel'stva / A. A. Vasil'ev, M. V. Lapata, A. V. Gerashchenko // Vestnik Belorusskogo gosudarstvennogo universiteta transporta: Nauka i transport. – 2011. – № 1(22). – S. 98-102.
  • Orlovich R. B. Primenenie kamnej s vysokoj pustotnost'yu v oblicovochnom sloe mnogoslojnyh sten / R. B. Orlovich, A. S. Gorshkov, S. S. Zimin // Inzhenerno-stroitel'nyj zhurnal. – 2013. – № 8(43). – S. 14-23. – DOI 10.5862/MCE.43.3.
  • Deformation compatibility of masonry and composite materials / V. V. Bespalov, D. Ucer, I. D. Salmanov [et al.] // Magazine of Civil Engineering. – 2018. – No 2(78). – P. 136-150. – DOI 10.18720/MCE.78.11.
  • Gasiev, A. A. Issledovaniya kirpichnyh prostenkov, usilennyh holstami iz uglevoloknistoj tkani, pri nagruzkah tipa sejsmicheskih / A. A. Gasiev // Stroitel'naya mekhanika i raschet sooruzhenij. – 2015. – № 5(262). – S. 70-76.
  • Kurlapov, D. V. Tekhnicheskoe obsledovanie fundamentnyh plit, armirovannyh kompozitnoj armaturoj / D. V. Kurlapov, B. G. Milyutin, A. V. Habarkov // Vestnik Brestskogo gosudarstvennogo tekhnicheskogo universiteta. Stroitel'stvo i arhitektura. – 2018. – № 1(109). – S. 81-84.
  • Patent na poleznuyu model' № 206114 U1 Rossijskaya Federaciya, MPK E04C 5/07. Kompozitnaya armatura : № 2021119750 : zayavl. 06.07.2021 : opubl. 24.08.2021 / O. YU. Belyaev.
  • Vatin N. I. Kirpich i kamni s vysokoj pustotnost'yu v oblicovochnoj kladke naruzhnyh sten (v poryadke nauchnoj diskussii) / N. I. Vatin, S. V. Kornienko // Stroitel'stvo unikal'nyh zdanij i sooruzhenij. – 2017. – № 1(52). – S. 86-92. – DOI 10.18720/CUBS.52.7.
  • Grinfel'd G. I. Kirpich i kamni s vysokoj pustotnost'yu v oblicovochnoj kladke naruzhnyh sten / G. I. Grinfel'd, A. A. Vishnevskij // Stroitel'stvo unikal'nyh zdanij i sooruzhenij. – 2016. – № 11(50). – S. 22-36. – DOI 10.18720/CUBS.50.2.
  • Granovskij, A. V. Primenenie kompozitnoj setki na osnove bazal'tovogo volokna dlya usileniya kamennoj kladki / A. V. Granovskij, B. K. Dzhamuev, A. I. Dottuev // Promyshlennoe i grazhdanskoe stroitel'stvo. – 2016. – № 5. – S. 31-35.
  • Lebedeva A. V. Vliyanie temperaturno-klimaticheskih vozdejstvij na napryazhenno-deformirovannoe sostoyanie monolitnogo zhelezobetonnogo karkasa zdaniya / A. V. Lebedeva, S. A. Tumakov // ZHilishchnoe hozyajstvo i kommunal'naya infrastruktura. – 2019. – № 4(11). – S. 9-14.
  • Volkov, A. S. Vliyanie defektov stroitel'stva na nesushchuyu sposobnost' zhelezobetonnyh konstrukcij monolitnogo karkasnogo zdaniya / A. S. Volkov, E. A. Dmitrenko, A. V. Korsun // Stroitel'stvo unikal'nyh zdanij i sooruzhenij. – 2015. – № 2(29). – S. 45-56.
  • Moiseenko, A. V. Analiz metodik opredeleniya parametrov vozdejstviya udarnyh voln na zdaniya i sooruzheniya / A. V. Moiseenko, A. S. Volkov, D. V. Suyarko // Vestnik Donbasskoj nacional'noj akademii stroitel'stva i arhitektury. – 2018. – № 4-1(132). – S. 17-20.
  • Ishchuk M. K. Mekhanizm obrazovaniya treshchin v kladke licevogo sloya naruzhnyh sten pri temperaturnyh vozdejstviyah / M. K. Ishchuk, V. L. Ishchuk, G. I. SHapiro // Stroitel'stvo i rekonstrukciya. – 2021. – № 2(94). – S. 14-27. – DOI 10.33979/2073-7416-2021-94-2-14-27.
  • Orlovich R. B. Povrezhdenie kamennogo licevogo sloya v zone sopryazheniya s zhelezobetonnymi perekrytiyami / R. B. Orlovich, V. N. Derkach, S. S. Zimin // Inzhenerno-stroitel'nyj zhurnal. – 2015. – № 8(60). – S. 30-37. – DOI 10.5862/MCE.60.4.
  • Ishchuk M. K. Novoe v proektirovanii naruzhnyh sten s licevym sloem iz kamennoj kladki / M. K. Ishchuk // ZHilishchnoe stroitel'stvo. – 2019. – № 1-2. – S. 8-13. – DOI 10.31659/0044-4472-2019-1-2-8-13.
  • Izbickaya, YU. S. Analiz defektov i metody remonta licevogo sloya kirpichnoj kladki mnogoslojnyh sten na primere zhilogo doma v G. Permi / YU. S. Izbickaya, S. V. Kaloshina, D. G. Zolotozubov // Vestnik Permskogo nacional'nogo issledovatel'skogo politekhnicheskogo universiteta. Stroitel'stvo i arhitektura. – 2019. – T. 10. – № 4. – S. 40-50. – DOI 10.15593/2224-9826/2019.4.04.
  • SP 230.1325800.2015 Konstrukcii ograzhdayushchie zdanij. Harakteristiki teplotekhnicheskih neodnorodnostej (s Izmeneniem N 1). M.: Minstroj Rossii, 2015 g. (https://docs.cntd.ru/document/1200123088).
  • Termovkladyshi PENOPLEKS-innovacionnyj produkt dlya primeneniya v monolitnom domostroenii// ZHilishchnoe stroitel'stvo. 2017. No 8. URL: itm7454.pdf (rifsm.ru). Data obrashcheniya (05.10.2021).
  • Umnyakova N.P., Andrejceva K.S., Smirnov V.A. Teploobmen na poverhnosti vystupayushchih elementov naruzhnyh ograzhdenij. // Izvestiya vuzov. Tekhnologiya tekstil'noj promyshlennosti. 2016. No 4 (364). C.157 – 160.
  • Umnyakova N.P., Andrejceva K.S., Smirnov V.A. Vliyanie konstrukcij uzlov na raspredelenie koefficientov teploobmena na poverhnosti zhelezobetonnoj balkonnoj plity. //Biosfernaya sovmestimost': chelovek, region, tekhnologii. 2016. No 2 (14). S.60 – 71.
  • SP 20.13330.2016 Nagruzki i vozdejstviya. Aktualizirovannaya redakciya SNiP 2.01.07-85* (s Izmeneniyami N 1, 2, 3). M.: Minstroj Rossii, 2017 g. (https://docs.cntd.ru/document/456044318).
  • Tihonov I. N. Raschet i konstruirovanie zhelezobetonnyh monolitnyh perekrytij zdanij s uchetom zashchity ot progressiruyushchego obrusheniya / I. N. Tihonov, M. M. Kozelkov // Beton i zhelezobeton. – 2009. – № 3. – S. 2-8.
  • Patent № 2709470 C1 Rossijskaya Federaciya, MPK G01N 33/38, G01N 17/00, G01N 3/18. Sposob opredeleniya dolgovechnosti kirpichnoj kladki : № 2019101824 : zayavl. 23.01.2019 : opubl. 18.12.2019 / D. YU. ZHeldakov, V. G. Gagarin, V. V. Kozlov [i dr.] ; zayavitel' federal'noe gosudarstvennoe byudzhetnoe uchrezhdenie "Nauchno-issledovatel'skij institut stroitel'noj fiziki Rossijskoj akademii arhitektury i stroitel'nyh nauk" (NIISF RAASN).
  • YArov V.A., Koyankin A.A., Skripal'shchikov K.V. Eksperimental'nye issledovaniya uchastka monolitnogo perekrytiya mnogoetazhnogo zdaniya. Vestnik MGSU. 2009. 4(3). s. 150-153.
  • YArov V.A., A.A. Koyankin A.A., Skripal'shchikov K.V. Issledovaniya napryazhenno-deformirovannogo sostoyaniya monolitnyh perekrytij, vypolnennyh s teploizoliruyushchimi vstavkami. Vestnik MGSU. 2010. 5(1). s. 107-112.
  • Dovzhenko, O. A. Effektivnye shponochnye soedineniya mnogopustotnyh plit perekrytij so stenami v sovremennom krupnopanel'nom domostroenii / O. A. Dovzhenko, V. V. Pogrebnoj, L. V. Karabash // Nauka i tekhnika. – 2018. – T. 17. – № 2. – S. 146-156. – DOI 10.21122/2227-1031-2018-17-2-146-156.
  • Belash, T. A. Teplotekhnicheskie kachestva monolitnyh zhilyh zdanij / T. A. Belash, A. V. Kuznecov // ZHilishchnoe stroitel'stvo. – 2009. – № 9. – S. 22-24.
  • Snegiryov A.I, Al'himenko A.I. Vliyanie temperatury zamykaniya pri vozvedenii na napryazheniya v nesushchih konstrukciyah// Inzhenerno-stroitel'nyj zhurnal. 2008. S.8-16.
  • Zakonomernosti svyazi napryazhenij i deformacij v betone / A. A. Varlamov, E. A. SHishlonov, E. N. Tkach [i dr.] // Academy. – 2016. – № 2(5). – S. 7-16.
  • Treshchinostojkost' zhelezobetonnoj stenki v usloviyah stesnennoj osnovaniem temperaturnoj deformacii / YU. G. Barabanshchikov, K. V. Semenov, S. S. Zimin [i dr.] // Stroitel'stvo unikal'nyh zdanij i sooruzhenij. – 2018. – № 8(71). – S. 51-62. – DOI 10.18720/CUBS.71.5.
  • Barabanshchikov, Iu. G. The Influence of Concrete Composition on the Ratio of Strength to Elastic Modulus as a Criterion of Crack Resistance / Iu. G. Barabanshchikov, T. H. Pham // Construction of Unique Buildings and Structures. – 2021. – No 4(97). – P. 9704. – DOI 10.4123/CUBS.97.4.
  • Rekomendacii po raschyotu konstrukcij krupnopanel'nyh zdanij na temperaturno-vlazhnostnye vozdejstviya/ CNIISK im. V.A. Kucherenko.–M.: Strojizdat, 1983. –136 s.
  • Aleksandrovskij S. V. Raschet betonnyh i zhelezobetonnyh konstrukcij na izmeneniya temperatury i vlazhnosti s uchetom polzuchesti / S.V. Aleksandrovskij, d.t.n., prof. ; Nauch.-issled., proekt.-konstrukt. i tekhnol. in-t betona i zhelezobetona (NIIZHB). - 3-e izd., pererab. i dop. - M.: NIIZHB, 2004. - 712 s.
  • YArmakovskij V. N. Fiziko-himicheskie osnovy stojkosti betonov k vozdejstviyu nizkih otricatel'nyh temperatur / V. N. YArmakovskij, D. Z. Kadiev // Stroitel'stvo i rekonstrukciya. – 2020. – № 4(90). – S. 122-136. – DOI 10.33979/2073-7416-2020-90-4-122-136.
