Анализ принципов построения, функционирования и характеристик современных многопозиционных систем наблюдения
Автор: Урбанский Д.Ю.
Журнал: Форум молодых ученых @forum-nauka
Статья в выпуске: 1 (113), 2026 года.
Бесплатный доступ
Выполнен анализ принципов построения и функционирования современных многопозиционных систем наблюдения (МПСН). Рассмотрены технические требования к минимальным эксплуатационным характеристикам МПСН. Системный анализ принципов построения и функционирования МПСН показал значительные преимущества по сравнению с существующими классическими средствами наблюдения - возможность использования системы в труднодоступных районах для радиолокационных средств, а также простота обслуживания.
Многопозиционные системы наблюдения, анализ, характеристики, эксплуатация
Короткий адрес: https://sciup.org/140315392
IDR: 140315392 | УДК: 621.396.96
Analysis of the design, operation, and characteristics principles of modern multi-position surveillance systems
The design and operation principles of modern multi-position surveillance systems (MPSS) are analyzed. The technical requirements for the minimum operational characteristics of MPSS are examined. A systems analysis of the design and operation principles of MPSS revealed significant advantages over existing conventional surveillance systems, including the ability to use the system in areas difficult to access by radar, as well as ease of maintenance.
Текст научной статьи Анализ принципов построения, функционирования и характеристик современных многопозиционных систем наблюдения
Перспективным направлением определения местоположения (МП) воздушных судов (ВС) и является МПСН. Определение МП основано на оценки разности времён прихода сигналов на разнесенных в пространстве позиций приемных станций [1]. Существует два типа МПСН: аэродромные МПСН-А и широкозонные МПСН-Ш. МПСН-А используются для наблюдения в аэропортах, МПСН-Ш применяются в диспетчерских районах УВД по маршрутам или зонах подхода. Внедрение МПСН-Ш является перспективным направлением, т.к. необходимость наблюдения за воздушным пространством распространяется на районы, в которых отсутствует радиолокационный контроль, что не позволяет в полной мере поддерживать передовую концепцию ОрВД [2].
МПСН-А предназначена для определения МП и обеспечения управления движением ВС, спецавтотранспорта, технических. средств и других объектов, оборудованных приемоответчиками, находящихся на посадочной прямой и рабочей площади аэродрома (площади маневрирования, перроне, ВПП, рулежных дорожках и местах стоянок
ВС). МПСН-Ш предназначена для определения МП и обеспечения управления движением ВС, оборудованных бортовыми ответчиками, работающими в международном диапазоне (режимах A/C и S), в верхнем и нижнем воздушном пространстве [3].
Активно внедряются и эксплуатируются МПСН «Альманах» и «Тетра». Аэродромная МПСН «Тетра» предназначена для обнаружения, наблюдения и опознавания ВС во время полета в районе аэродрома, при взлете и посадке, во время руления и стоянки, а также ТС, находящихся на рабочей площади аэродрома. Общий вид оборудования МПСН-А «Тетра» показан на рис. 1.

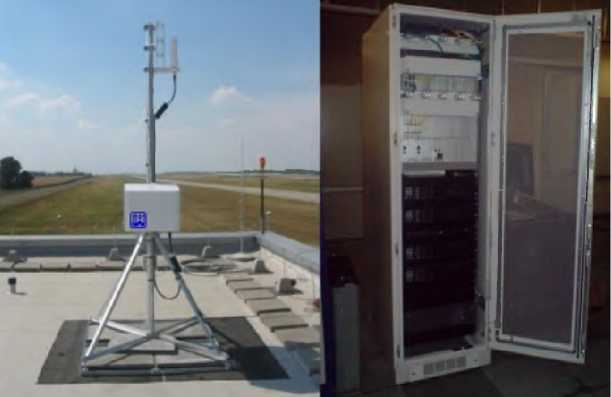

Рисунок 1 – Оборудование МПСН-А «Тетра»
Основные тактико-технические характеристики (ТТХ) МПСН-А
«Тетра» представлены в таблице 2
Таблица 2 – Основные ТТХ системы МПСН-А «Тетра»
|
№ п/п |
Наименование параметра |
Значение |
|
1 |
Среднеквадратическая ошибка определения положения целей на земле (ВПП, рулежные дорожки) |
<7,5 м |
|
2 |
Среднеквадратическая ошибка определения положения целей на земле (стоянки) |
< 20 м |
|
3 |
Среднеквадратическая ошибка определения положения воздушных целей |
На расстоянии до 4,6 км (2,5 NM) от порога ВПП < 20 м |
|
На расстоянии от 4,6 до 9,3 км (2,5 – 5 NM) от порога ВПП< 40 м |
МПСН «Альманах» предназначена для обнаружения и опознавания в режиме реального времени ВС и ТС оборудованных приемоответчиком, работающих в режиме A/C, S, в аэродромных и трассовых зонах обслуживания центров УВД. Общий вид оборудования МПСН «Альманах»
показан на рис. 2

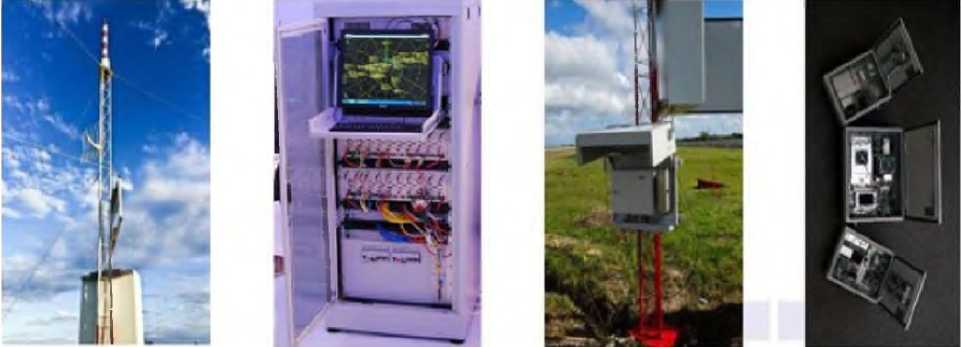

Рисунок 2 – Оборудование МПСН «Альманах»
Основные ТТХ МПСН «Альманах» представлены в таблице 2.
Таблица 2 – Основные ТТХ системы МПСН «Альманах»
|
Наименование параметра |
Значение |
|
Точность измерения горизонтального местоположения ВС (среднеквадратическая ошибка) на выходе МПСН «Альманах», не более: для трассового варианта для аэродромного варианта для рабочей площади аэродрома (при доверительной вероятности 0,95) для рабочей площади аэродрома (при доверительной вероятности 0,99) |
350 м 150 м 7,5 м 12 м |
Функционирование МПСН «Альманах» основано на объединении принципов мультилатерации и АЗН-В. Особенностью МПСН «Альманах» является интеграция функций в одной системе: МПСН-Ш (в аэродромной, трассовой зоне, подхода); МПСН для контроля выдерживания высоты; сети станций АЗН-В.
Общий вид оборудования МПСН «Тетра-И» показан на рис. 2
Рисунок 2 – Оборудование МПСН «Альманах»
Характеристики системы в части МПСН широкозонной представлены в таблице 3.
Таблица 3 – Основные ТТХ «Тетра-И» в части МПСН широкозонной
|
Наименование параметра |
Значение |
|
Погрешности горизонтального местоположения ВС не должны превышать:
|
350 м 150 м |
В работе приведены результаты анализа принципов построения и функционирования МПСН, рассмотрены эксплуатационные характеристики системы, показаны значительные преимущества по сравнению с существующими классическими средствами наблюдения в плане реализации возможности использования системы в труднодоступных районах для радиолокационных средств, а также простота обслуживания.
