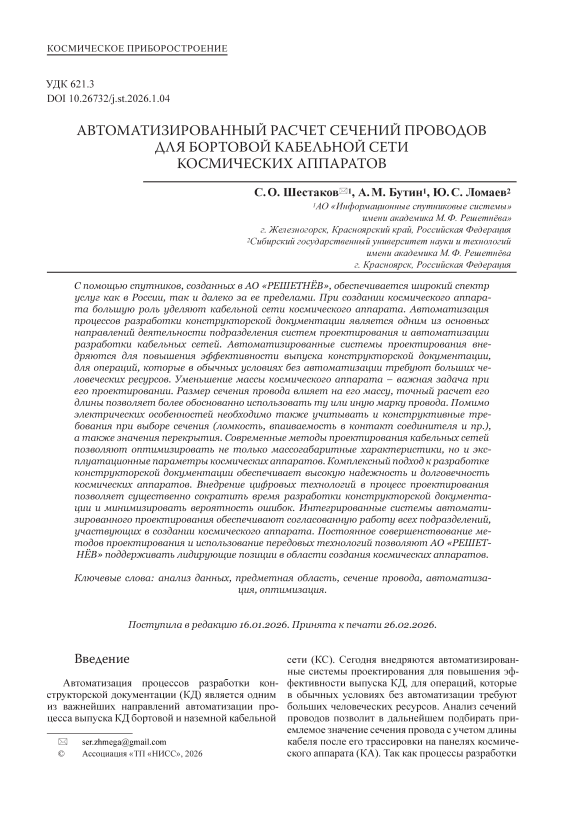

Автоматизированный расчет сечений проводов для бортовой кабельной сети космических аппаратов
Автор: С. О. Шестаков, А. М. Бутин, Ю. С. Ломаев
Журнал: Космические аппараты и технологии.
Рубрика: Космическое приборостроение
Статья в выпуске: 1, 2026 года.
Бесплатный доступ
С помощью спутников, созданных в АО «РЕШЕТНЁВ», обеспечивается широкий спектр услуг как в России, так и далеко за ее пределами. При создании космического аппарата большую роль уделяют кабельной сети космического аппарата. Автоматизация процессов разработки конструкторской документации является одним из основных направлений деятельности подразделения систем проектирования и автоматизации разработки кабельных сетей. Автоматизированные системы проектирования внедряются для повышения эффективности выпуска конструкторской документации, для операций, которые в обычных условиях без автоматизации требуют больших человеческих ресурсов. Уменьшение массы космического аппарата – важная задача при его проектировании. Размер сечения провода влияет на его массу, точный расчет его длины позволяет более обоснованно использовать ту или иную марку провода. Помимо электрических особенностей необходимо также учитывать и конструктивные требования при выборе сечения (ломкость, впаиваемость в контакт соединителя и пр.), а также значения перекрытия. Современные методы проектирования кабельных сетей позволяют оптимизировать не только массогабаритные характеристики, но и эксплуатационные параметры космических аппаратов. Комплексный подход к разработке конструкторской документации обеспечивает высокую надежность и долговечность космических аппаратов. Внедрение цифровых технологий в процесс проектирования позволяет существенно сократить время разработки конструкторской документации и минимизировать вероятность ошибок. Интегрированные системы автоматизированного проектирования обеспечивают согласованную работу всех подразделений, участвующих в создании космического аппарата. Постоянное совершенствование методов проектирования и использование передовых технологий позволяют АО «РЕШЕТНЁВ» поддерживать лидирующие позиции в области создания космических аппаратов.
Анализ данных, предметная область, сечение провода, автоматизация, оптимизация
Короткий адрес: https://sciup.org/14135753
IDR: 14135753 | УДК: 621.3 | DOI: 10.26732/j.st.2026.1.04
Automated calculation of wire cross-sections for on-board cable networks of spacecrafts
Satellites created by JSC «Academician M. F. Reshetnev» Information Satellite Systems» provide a wide range of services both in Russia and far beyond its borders. When creating a spacecraft, a significant amount of attention is paid to the spacecraft's cable network. The automation of design documentation development processes is one of the main areas of focus for the design and automation of cable network systems division. Automated design systems are implemented to enhance the efficiency of design documentation production and operations that would otherwise require significant human resources. Reducing the mass of a spacecraft is an important task during its design. The cross-section size of a wire affects its mass, and accurately calculating its length allows for a more reasonable use of a particular wire type. In addition to electrical considerations, it is also necessary to take into account the structural requirements when selecting the cross-section (fragility, solderability to the connector contact, etc.).
Список литературы Автоматизированный расчет сечений проводов для бортовой кабельной сети космических аппаратов
- Волк В. К. Базы данных. Проектирование, программирование, управление и администрирование. 2020. Т. 1. Вып. 3. С. 88–89.
- Добышев Е. В., Юшкова А. В., Пинаев Ф. А. Автоматизированная разработка конструкторской документации на изготовление и испытание сетей космических аппаратов «ALCAB V2». Свидетельство о государственной регистрации программы для ЭВМ № 2017612882.
- Кочев Ю. В., Ефремов С. В., Овчинников А. В. Оптимизация массовых характеристик кабельной сети космического аппарата с использованием разработанной системы автоматизированного проектирования «АКАБ» // Вестник Сибирского государственного аэрокосмического университета имени академика М. Ф. Решетнёва. 2013. № 6 (52). С. 121–125.
- Кокцинская Е. М. Автоматизация расчета кабеля в программе ELCUT // Видеонаука. 2016. № 1 (1). URL: https://videonauka.ru/stati/13-tekhnicheskie-nauki/ 39-avtomatizatsiya-raschjota-kabelya-v-programme-elcut (дата обращения: 19.06.2016).
- Добрынин Е. В., Батищев А. М., Деревяшкин М. В. Совершенствование подхода к расчету сечения токоведущих частей // Экспозиция Нефть Газ. 2024. № 8. C. 174–177. doi: 10.24412/2076–6785–2024–8–174–177.
- Биктулов С. В., Чупахин Я. Н. Разработка высокотехнологичных бортовых кабельных сетей самолетов // Материалы конференции «Системы управления авиастроительным предприятием». 16–17 октября 2014 г.
- Кондрашова Ю. Н. Разработка системы автоматизированного расчета для определения рационального сечения и уровня напряжения линий электропередачи 10–35 кВ с целью повышения экономической эффективности расчетных значений // Вестник ЮУрГУ. Серия «Энергетика». 2022. Т. 22, № 1. С. 36–47. doi: 10.14529/ power220104.
- Ефентьев С. Н. Развитие методики технико-экономического анализа при выборе основных параметров электрических сетей с учетом неопределенности исходной информации: дис. … канд. техн. наук: 05.14.02. М. : НИУ МЭИ, 2004. 205 с.
- Дмитриев М. В. Заземление экранов кабелей в сетях 20 кВ // Электроэнергия. Передача и распределение. 2017. № 2 (41). С. 72–75.
