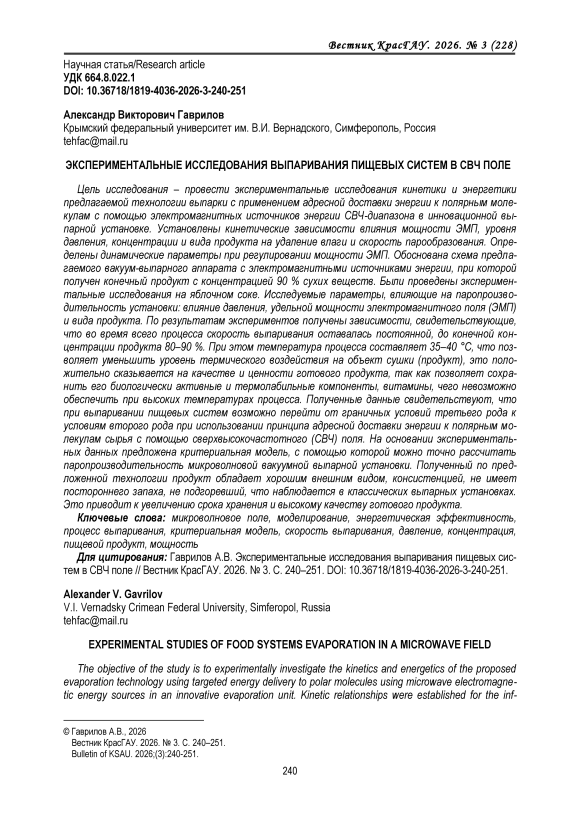

Экспериментальные исследования выпаривания пищевых систем в СВЧ-поле

Введение. Высокий спрос на сухофрукты и концентраты ежегодно возрастает и их ассортимент расширяется. Актуальным вопросом является модернизация технологий обезвоживания сельскохозяйственного сырья и оборудования для их реализации. В этом вопросе имеются проблемы, которые необходимо решать [ 1-3 ] .

Концентраты пищевых продуктов производят выпариванием, а затем сушкой. Эти процессы физически различны, при том что задача общая – максимально удалить влагу из сырья. На первом этапе пищевой продукт выпаривают, а на втором – высушивают. Процесс выпаривания в 2–3 раза менее энергоемкий и более производительный, чем сушка. В процессе выпаривания происходит теплопередача и с ростом концентрации продукта увеличивается вязкость и гидродинамический слой, растет термическое сопротивление и продукт начинает перегревается и подгорать. Поэтому на предприятиях ограничивают концентрацию в пределах 35–55 % с последующей передачей полуфабриката в сушильное оборудование, где получают готовый продукт [4–6].

Для обезвоживания применяют мембранные технологии. Но в основном они нашли применение при опреснении и очистке сточных вод, а для концентрирования пищевых продуктов их в основном не используют. Также используют технологии криоконцентрирования, при которых полу- чают готовый продукт хорошего качества [7–9]. Но энергозатраты в таких технологиях высокие и конечная концентрация готового продукта составляет 50 % сухих веществ. По этой причине для обезвоживания пищевого сырья на пищевых предприятиях применяют выпаривание. Этот процесс хорошо себя зарекомендовал, так как имеет высокую производительность и легко осуществляется [10–12]. Но проблема с вязкостью продукта при увеличении концентрации остается нерешенной. С ростом температуры и термического сопротивления конечную концентрацию продукта в классических выпарных установках невозможно увеличить более 35–55 %.

Поэтому необходимо разработать новую технологию выпарки и оборудование для ее осуществления, с помощью которых концентрация будет на уровне 90 % содержания сухих веществ.

Цель исследования – провести экспериментальные исследования кинетики и энергетики предлагаемой технологии выпарки с применением адресной доставки энергии к полярным молекулам с помощью электромагнитных источников энергии СВЧ-диапазона в инновационной выпарной установке.

Задачи: определить зависимости влияния мощности ЭМП, уровня давления, концентрации и вида продукта на удаление влаги и скорость парообразования; динамические параметры при регулировании мощности ЭМП; по результатам экспериментальных исследований получить критериальную модель процесса для выпаривания пищевых систем по принципу адресной доставки энергии в предложенной микроволновой выпарной установке.

Объекты и методы. Объектами исследований являются инновационная технология выпаривания сельскохозяйственного сырья и получение концентрированных продуктов; процессы инновационной энергоэффективной вакуум- выпарной установки. Основным элементом оптимизации – показатели энерготехнологий процесса выпаривания. Для проведения экспериментальных исследований выбраны различные пищевые продукты, которые после определенной подготовки (разбавления с водой) были обозначены как пищевые системы. Объекты исследований и диапазон экспериментального моделирования представлены в таблице 1.

Таблица 1

Объект исследования	Растворитель	Давление, МПа	Температура, °С	Мощность, Вт	Концентрация с.в., %
					начальная	конечная
Сок яблочный	Вода	0,01–0,02	45–50	200–900	11,6	45,8
Сок эхинацеи	Вода	0,01–0,02	45–50	200–900	13,5	36,3
Сок свекольный	Вода	0,01–0,02	45–50	200–900	12,2	81,3
Молоко	Вода	0,01–0,02	45–50	200–900	12	29
Паста томатная	Вода	0,01–0,02	45–50	200–900	16	54,8

Объекты исследований и диапазон экспериментального моделирования Objects of research and range of experimental modeling

Экспериментальные исследования были проведены в лабораториях ФГАОУ ВО «КФУ им. В.И. Вернадского» на факультете механизации и пищевых технологий.

Одним из основных факторов для выбора объектов исследования был большой спрос на данные продукты: концентраты различных соков, молочные продукты и томатная паста.

Для экспериментальных исследований процесса выпаривания использовали микроволновую вакуумную установку. Для сбора данных текущих параметров процесса использовали компьютеризированный комплекс, который в on-line режиме отражал основные характеристики процесса.

Экспериментальные исследования для выявления оптимальных параметров и эффективности процесса проводили при значениях мощности электромагнитного поля и остаточного давления в следующих диапазонах:

• -    мощность ЭМП – от 200 до 900 Вт;

• -    остаточное давление – от 10 до 20 кПа.

Экспериментальным образцом пищевой системы являлся яблочный сок.

Методики определения качественных характеристик получаемого продукта:

• -    для определения органических кислот и углеводов в концентрированном яблочном соке использовалась методика высокоэффективной жидкостной хроматографии (ВЭЖХ) [13]. В ка-

• честве рабочей колонки применялась колонка Supelcogel C610H. Для проведения анализа концентрированный яблочный сок разбавлялся дистиллированной водой в соотношении 1 : 10;

• -    определение биологически активных (фенольных) соединений, фурфурола и гидроксиме-тилфурфурола в концентрированном яблочном соке, применялась методика высокоэффективной жидкостной хроматографии ВЭЖХ [14]. Перед проведением анализа разбавление концентрированного яблочного сока не производилось.

Определение сравнительных качественных показателей получаемых продуктов проводили при следующих параметрах:

• -    при получении продукта в сушильном ва-куум-выпарном аппарате по традиционной (существующей) технологии температура кипения пищевой системы t кип = 65–70 °С, остаточное давление P ост = 40–50 кПа, время процесса τ = 300 мин; конечная концентрация с.в. (сухих веществ) продукта X = 69,5 °Brix;

• -    при получении продукта по предлагаемому способу в СВЧ-вакуум-аппарате температура кипения пищевой системы t кип = 35–40 °С, остаточное давление P ост = 10–20 кПа, время процесса τ = 120 мин; конечная концентрация с.в. (сухих веществ) продукта X = 67 °Brix.

Перерасчет качественных показателей для концентрированного яблочного сока в мг/кг или г/кг был произведен на сухой вес продукта. Ре- зультаты определения качественного состава получаемого продукта разными методами приведены в таблице 2.

Предложенная программа исследований заключалась в отображении на экране термограмм убыли влаги из камеры установки и значений скорости удаления влаги (г/мин). Масса конденсата в сборнике регистрировалась на весах. Следовательно, выход пара фиксировался с высокой точностью.

Масса сухих веществ объектов исследования высушивалась и взвешивалась на аналитических весах Radwag AS 220/С с ошибкой ± 0,0004 г. Концентрация сухих веществ в соках, молочных продуктах и томатной пасте измерялась рефрактометром Hanna Instruments HI 96801.

Процесс выпаривания пищевых систем проходил под воздействием ЭМП СВЧ-диапазона. Таймер СВЧ-установки тарировался цифровым секундомером с погрешностью ± 0,2 %.

Температура растворов измерялась электронным контактным термометром DAN-1000 с погрешностью 0,5 °С, а с термопарой – 1,5 °С.

Для безопасной работы микроволновой выпарной установки важно, чтобы не было утечки ЭМП, которое негативно воздействует на организм человека и производительность установки.

Поэтому установка должна быть герметичной и не пропускать электромагнитные волны. Утечку микроволнового поля определяли многофункциональным измерителем напряжения ЭМП Tenmars TM-190, который показывал, в каком месте и какая степень утечки. Погрешность составляла 2 дБ на 2,45 ГГц.

Степень разряжения определялась стандартным вакуумметром класса точности 0,4 и создавалась вакуум-насосом TW-1A.

Органические кислоты и углеводы в концентрированных соках определялись по методике с использованием высокоэффективной жидкостной хроматографии (ВЭЖХ) [13, 14].

Результаты и их обсуждение . Эксперименты были проведены на стенде. Схема экспериментального стенда представлена на рисунке 1.

Экспериментальный стенд представлен камерой выпаривания ( 1 ), конденсатором ( 2 ), водоохладителем ( 3 ), сборником для конденсата ( 4 ), вакуум-насосом ( 5 ), ИВК ( 6 ), вакуумметром ( 8 ), блоком электроники ( 9 ) и управления ( 10 ). Паропровод ( 7 ) соединяет камеры выпаривания и конденсатора. БЭУ регулирует мощность и время. Процессор ( 6 ) ПК обеспечивал обработку поступающей информации.

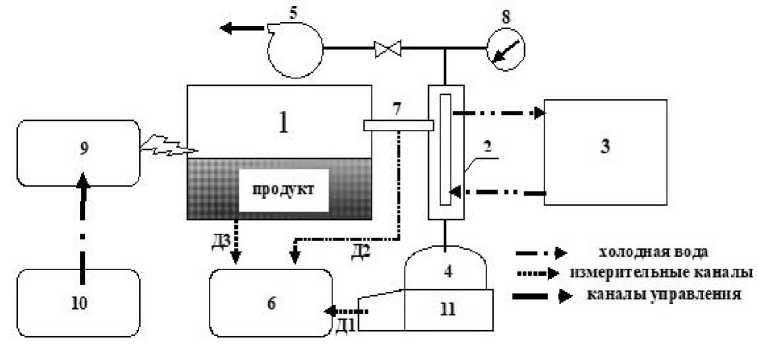

Рис. 1. Схема экспериментального стенда Scheme of the experimental stand

При работе стендовой установки значения исследуемых параметров поступали через датчики на измерительно-вычислительный комплекс (6). Показатели количества влаги поступали от весов (11) через датчик Д1; значения температуры пара в паропроводе (7) – через датчик Д2; показатели объема и концентрации продукта в камере выпаривания (1) – через дат- чик Д3. Разработанная программа для ИВК, в соответствии с полученными значениями (кинетики удаления влаги из камеры, термограмм), предусматривала автоматическое построение графиков зависимостей, отображающихся на мониторе ИВК.

Варьируемыми параметрами были мощность магнетрона, объем продукта и его концентрация.

При проведении экспериментов одним из этапов являлось определение влияния мощности электромагнитных источников, давления, концентрации, вида продукта на удаление влаги и скорость парообразования и разработка критериальной модели процесса в соответствии с полученными результатами.

Зависимости влияния исходных параметров на удаление влаги из продукта представлены на рисунках 2–4. Исходным продуктом выбран яблочный сок.

Влияние давления . Исследования влияния давления проводились при минимальных значениях, при которых температура процесса была в пределах 35–40 °C, что очень важно при переработке пищевых продуктов. Зависимость температуры выпаривания от давления представлена на рисунке 2.

Время т, мин

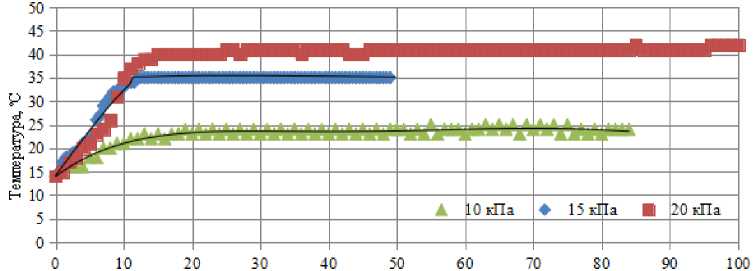

Рис. 2. Зависимость температуры выпаривания от давления Dependence of evaporation temperature on pressure

Температура выпаривания стабильная (35– 40 °C), что важно при переработке термолабильного пищевого сырья (рис. 2). Конструкция установки герметичная и сохраняет вакуум, что важно для безопасности процесса.

Из рисунка 2 видно, что рост давления ведет к повышению температуры кипения сока и, как следствие, к негативным последствиям – сок- ращению пищевой ценности конечного продукта, который подвергается высокому тепловому режиму и длительной обработке.

Следующий шаг: определить, как влияет давление на концентрирование продукта. Зависимость величины концентрации от давления представлена на рисунке 3.

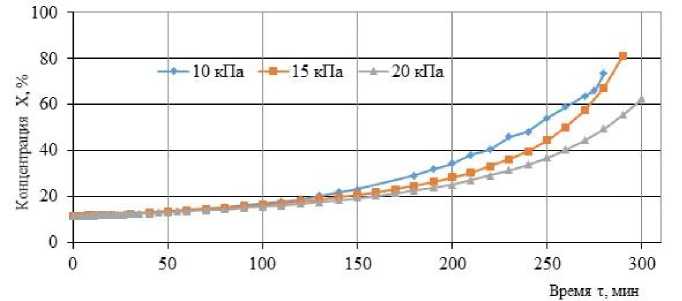

Рис. 3. Зависимость величины концентрации от давления The dependence of the concentration value on pressure

Аналогичные выводы можно сделать и по поводу изменения концентрации продукта – рост давления приводит к уменьшению концентрации продукта (см. рис. 3).

Определим паропроизводительность ( W ). Зависимость скорости выпаривания от давления представлена на рисунке 4. Зависимость построена в широком диапазоне концентраций продукта.

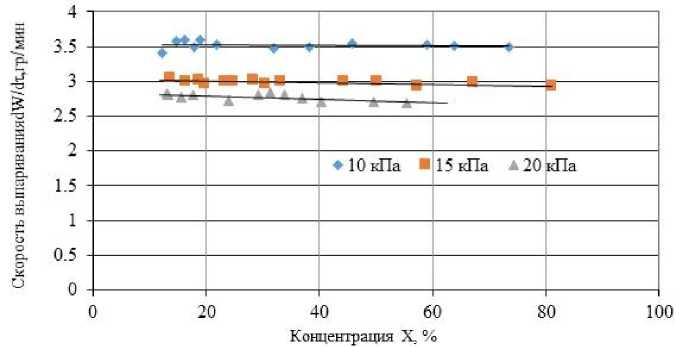

Рис. 4. Зависимость скорости выпаривания от давления Dependence of evaporation rate on pressure

Скорость выпаривания напрямую зависит от давления в установке и не зависит от значения концентрации (см. рис. 4). С увеличением давления в установке скорость выпаривания снижается.

На основании экспериментальных исследований установлено, что выпаривание в установке необходимо проводить при низком давлении, которое обеспечивает меньшую температуру кипения. Процесс пройдет за короткое время и при минимальных энергетических затратах. Осуществление процесса при таких условиях приведет к получению продукта с более высокой концентрацией и пищевой ценностью, что является главным при выпаривании.

Экспериментальные исследования проведены в широком диапазоне влияния давления в процессе выпаривания, а также на работу предлагаемой установки.

Следующим этапом для определения эффективности процесса выпаривания рассмотрим влияние мощности ЭМП.

Влияние мощности ЭМП . В исследованиях заданы исходные параметры: давление – 10 кПа, концентрация яблочного сока и объем, составляющий 1 л. Зависимость температуры выпаривания яблочного сока от мощности ЭМП представлена на рисунке 5.

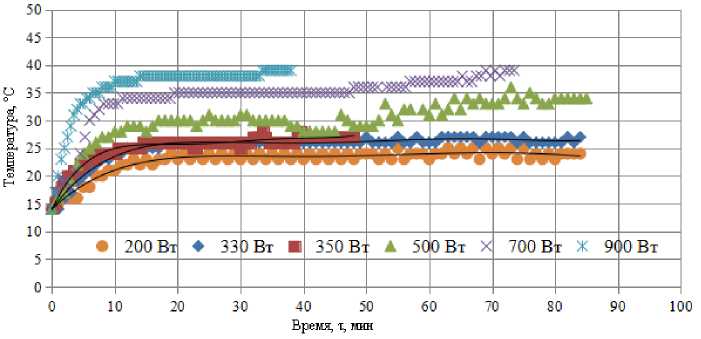

Рис. 5. Зависимость температуры выпаривания яблочного сока от мощности ЭМП Dependence of the apple juice evaporation temperature on the EMF power

Был исследован широкий диапазон процесса, при котором температура при всех режимах оставалась постоянной, что соответствует получению качественного продукта (см. рис. 5).

Мощность ЭМП влияет на время процесса и значение конечного концентрирования сока. Рост концентрации яблочного сока от мощности ЭМП представлен на рисунке 6.

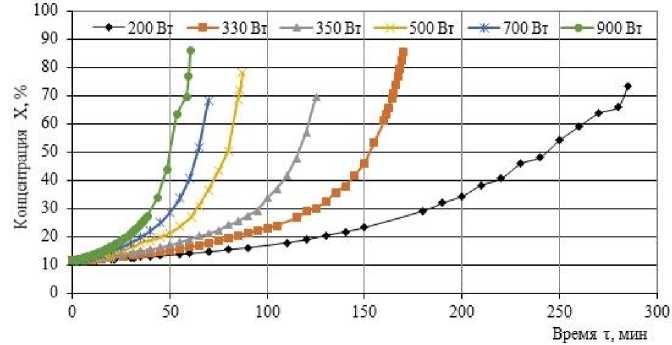

Рис. 6. Рост концентрации яблочного сока от мощности ЭМП Increase in apple juice concentration due to EMF power

Из рисунка 6 видно, что с увеличением мощности возрастает концентрация пищевого раствора и сокращается время процесса.

Мощность ЭМП непосредственно влияет на паропроизводительность установки. Зависимость скорости выпаривания от мощности ЭМП представлена на рисунке 7. На представленном графике видно, что мощность от 200 до 900 Вт изменяется в 5 раз.

В результате исследований получены зависимости (см. рис. 7), которые отражают, что во время опытов во всем диапазоне скорость парообразования не изменялась, вплоть до концентрации 90 %, и не зависела от температуры. Температура во время процесса постоянная и не превышала 40 °С (см. рис. 5).

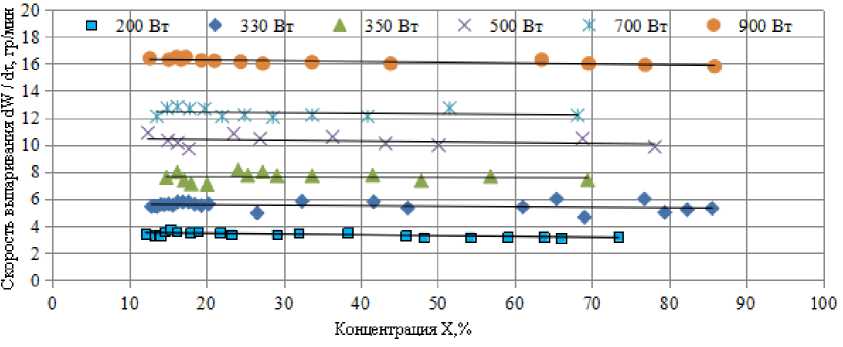

Рис. 7. Зависимость скорости выпаривания от мощности ЭМП Dependence of evaporation rate on EMF power

Представленные зависимости подтверждают принцип адресной доставки энергии и ее селективного действия на компонентный состав исследуемой пищевой системы, заключающийся в явлении специфического влияния электромагнитного поля СВЧ-диапазона на полярные молекулы компонентов, к которым относится в том числе и влага (вода), содержащаяся в продукте. Воздействие ЭМП на полярные молекулы влаги вызывает их колебание, в результате и нагрев пищевой системы во всем объеме исследуемо- го образца, что ведет к выпариванию влаги и концентрации сухих веществ пищевого продукта. При этом, благодаря пониженному давлению, процесс обезвоживания протекает при температурах, которые не оказывают влияние на распад термолабильных комлексов (витамины, биологически активные вещества, микроэлементы и пр.), что свидетельствует о сохранении качества и пищевой ценности продукта (табл. 2).

Таблица 2

Сравнение показателей качества концентрированного сока яблочного, полученного по традиционному (существующему) методу и инновационному (предлагаемому) методу

Comparison of quality indicators of concentrated apple juice obtained by the traditional (existing) method and the innovative (proposed) method

Показатель	Традиционная (существующая) технология с применением вакуум-выпарного аппарата	Предлагаемая технология с применением инновационного СВЧ вакуум-выпарного аппарата
Влажность, %	30,50±0,2	20,09±0,2
Сухое вещество, %	69,50±0,2	79,91±0,2
Плотность, кг/дм3 (при 20 °С)	1,3244±0,0005	1,3104±0,0005
5-Гидроксиметилфурфурол, мг/кг	37,1±0,8	2,1±0,1
Фурфурол, мг/кг	3,0±0,1	0,3±0,1
Процианидин B1, мг/кг	128,8±5,4	143,3±6,8
(+)-D-Катехин, мг/кг	75,3±3,8	85,5±4,0
Процианидин B2, мг/кг	215,8±6,3	222,5±7,1
Хлорогеновая кислота, мг/кг	2310,3±33,9	2439,7±29,6
Процианидин C1, мг/кг	100,6±4,8	102,8±6,2
(-)-Эпикатехин, мг/кг	347,5±7,3	373,1±9,5
Флоридзин, мг/кг	26,0±0,9	30,6±0,8
Рутин, мг/кг	5,3±0,2	6,4±0,3
Флоретин, мг/кг	10,9±1,1	14,4±1,6
Лимонная кислота, г/кг	1,0±0,1	1,0±0,1
Яблочная кислота, г/кг	63,0±0,3	63,6±0,5
Глюкоза, г/кг	308,7±2,6	308,3±3,1
Фруктоза, г/кг	646,4±2,5	648,4±3,0
Сумма сахаров, г/кг	955,0±5,1	956,7±6,1

В представленных данных таблицы 2 видно, что при применении предлагаемой технологии сушки продукта витамины, биологически активные вещества, полифенолы, каротиноиды сохраняются в более полном объеме по сравнению с существующей технологией. Фурфурол и гид-роксиметилфурфурол кратно ниже в сравнении с существующим методом. Содержание сахара, органических кислот, одних из основных компонентов продукта, не уменьшается в сравнении с существующим методом сушки. Качественный состав готового продукта, полученного по предлагаемой технологии, более близок к нативному содержанию его в свежих плодах.

По такому принципу проведены исследования для выбранных продуктов и пищевых систем (см. табл. 1). Результаты представлены в зависимости от повышения концентрации исследуемого продукта.

Степень повышения концентрации пищевых систем представлена на рисунке 8. В экспериментах было выбрано давление 10 кПа и мощность ЭМП 200 Вт.

Из рисунка 8 видно, что для продуктов и модельных растворов на водной основе соответствует одинаковая степень концентрации.

Результаты обобщены методом теории подобия. Для каждого опыта рассчитывали энергетическое воздействие

Ви = , (1) w· , где Ви – значение энергетического воздействия; N – мощность ЭМП, Вт; W – скорость извлечения влаги, кг/с; г – теплота парообразования, Дж/кг.

В каждом опыте была определена безразмерная паропроизводительность ( W ), полученная делением базового числа энергетического воздействия ( BuБ ) на текущее ( BuT ).

Все экспериментальные данные обработаны и представлена критериальная модель

W = =0,575∙ Ви ¹ ∙ П° ^, 98 ∙ р-0 ^, 58 . (2)

Обобщенные экспериментальные данные представлены на рисунке 9.

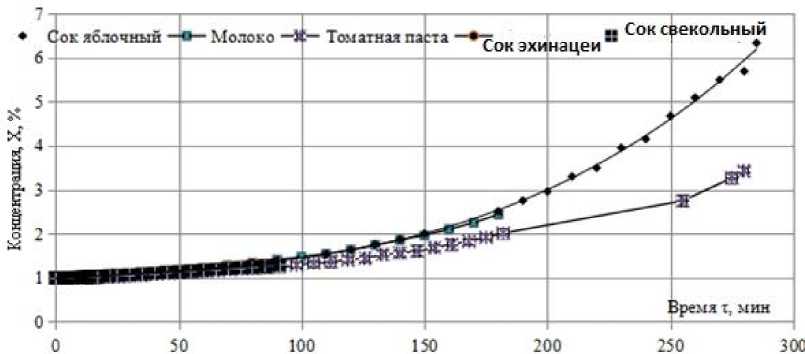

Рис. 8. Степень повышения концентрации пищевых систем The degree of increased concentration of food systems

w

-^200Bi -e-33OBi -*-35OBt     500Bt -*-700Bt -«-900 Bi

3,

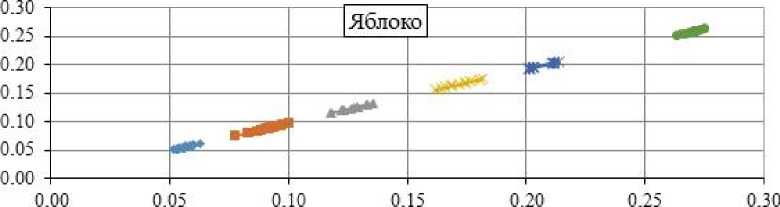

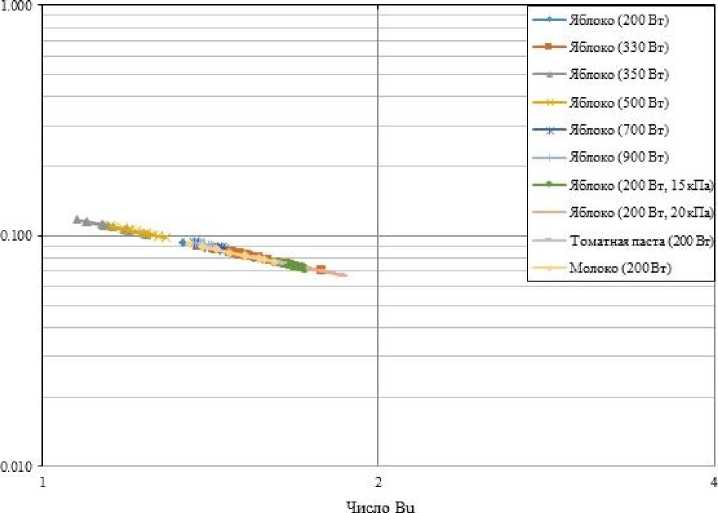

Рис. 9. Обобщенные экспериментальные данные Generalized experimental data

Адекватность полученного соотношения (2) проверена сравнением расчетных и экспериментальных значений параметрического комплекса безразмерной паропроизводительности (W) ус тановки для всех пищевых систем (см. рис. 9).

Полученная зависимость позволяет рассчитать паропроизводительность микроволновой вакуум-выпарной установки непрерывного действия при уровне безразмерной мощности 1 ≤ N ≤ 2,27, в диапазоне безразмерного давления 2 ≤ Р ≤ 16 и при уровне безразмерной теплоты фазового перехода 3,32 ≤ R ≤ 4,56. Точность с максимальным отклонением ± 8 %.

Заключение. Установлены кинетические зависимости влияния мощности ЭМП, уровня давления, концентрации и вида продукта на удаление влаги и скорость парообразования.

Определены динамические параметры при регулировании мощности ЭМП.

Использование в процессах выпаривания принципа воздействия ЭМП СВЧ-диапазона путем адресной доставки энергии к полярным молекулам воды (влаги внутри капилляров) позво- ляет создать установки для комплексной технологии переработки пищевого сырья при минимальных затратах энергии и повысить конечную концентрацию готового продукта до 90 % сухих веществ при низкой температуре 40 °С.

По полученным данным предложена критериальная модель в безразмерной форме, которая может использоваться при разработке выпарных установок с вакуумом в СВЧ-поле.

Полученный по предложенной технологии продукт обладает хорошим внешним видом, консистенцией, не имеет постороннего запаха, не подгоревший, что наблюдается в классических выпарных установках. Это приводит к увеличению срока хранения и высокому качеству готового продукта. Предлагаемая технология выпаривания пищевых систем является коммерчески привлекательной на рынке.
