Эквивалентная схема замещения дросселя, намотанного на феррите, в широком диапазоне частот (0 гц - 500 МГц)
Автор: Дмитриков В.Ф., Шушпанов Д.В.
Журнал: Физика волновых процессов и радиотехнические системы @journal-pwp
Статья в выпуске: 4 т.24, 2021 года.
Бесплатный доступ

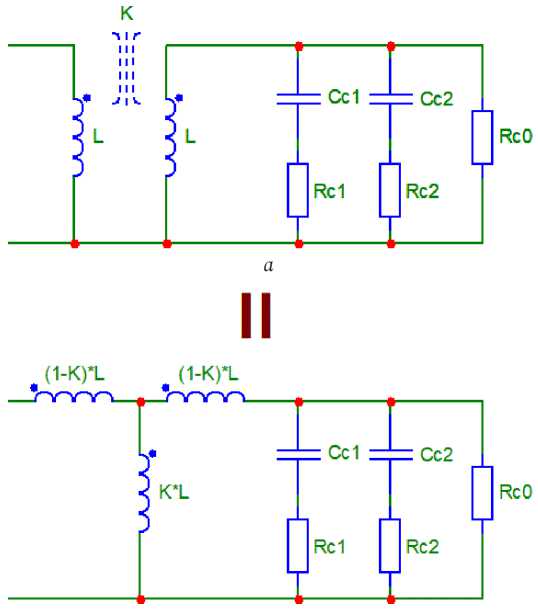

По измеренным частотным характеристикам сопротивлений дросселей, намотанных на различных ферритовых сердечниках и с разным количеством витков была построена эквивалентная схема замещения в широком диапазоне частот (0 Гц - 500 МГц). Данная схема замещения дросселя была синтезирована с учетом физических процессов, протекающих в дросселе: влияние сопротивление провода, влияние материала сердечника, взаимное влияние провода и материала сердечника. В статье была сделана попытка объяснить почему частотные характеристики (модуль и фаза) комплексного сопротивления дросселя имеют такой характер в широкой полосе частот (до 500 МГц). Показано, что для построения схемы замещения дросселя (структуры и параметров) измерения только модуля сопротивления дросселя недостаточно, необходимо измерять также фазу комплексного сопротивления дросселя, что во многих работах по синтезу схемы замещения дросселя игнорируется.
Дроссель, схема замещения, феррит, комплексное сопротивление, комплексная магнитная проницаемость
Короткий адрес: https://sciup.org/140290772
IDR: 140290772 | DOI: 10.18469/1810-3189.2021.24.4.25-45
Список литературы Эквивалентная схема замещения дросселя, намотанного на феррите, в широком диапазоне частот (0 гц - 500 МГц)
- Синтез эквивалентных частотных схем замещения дросселя / В.Ф. Дмитриков [и др.] // Практическая силовая электроника. 2017. Вып. 66, № 2. С. 5–11.
- Synthesis of equivalent circuits for chokes and capacitors in a wide range of frequencies taking into account dynamic processes in dielectric and magnetic materials / V.F. Dmitrikov [et al.] // 2019 20th International Conference of Young Specialists on Micro/Nanotechnologies and Electron Devices (EDM). 2019. P. 532–540. DOI: https://doi.org/10.1109/EDM.2019.8823489
- Дмитриков В.Ф., Исаев В.М., Куневич А.В. Разработка поведенческих моделей конденсаторов и дросселей с учетом частотных свойств диэлектрической и магнитной проницаемости диэлектриков и магнетиков // Наноиндустрия. 2020. Т. 13, № S4 (99). С. 372–373. DOI: https://doi.org/10.22184/1993-8578.2020.13.4s.372.373
- Разработка высокочастотных электрических схем замещения конденсаторов и дросселей с учетом частотных свойств диэлектрической и магнитной проницаемости диэлектриков и магнетиков / В.Ф. Дмитриков [и др.] // Физика волновых процессов и радиотехнические системы. 2020. Т. 23, № 2. С. 55–69. DOI: https://doi.org/10.18469/1810-3189.2020.23.2.55-69
- Cuellar C., Idir N., Benabou A. High frequency behavioral ring core inductor model // IEEE Transactions on Power Electronics. 2016. Vol. 31, no. 5. P. 3763–3772. DOI: https://doi.org/10.1109/TPEL.2015.2460374
- Разевиг В.Д. Система сквозного проектирования электронных устройств DesignLab 8.0. М.: Солон-Р, 2000. 698 c.
- Разевиг В.Д. Схемотехническое моделирование с помощью Micro-Cap 7. М.: Горячая линия – Телеком, 2003. 368 с.
- Немцов М.В., Шамаев Ю.М. Справочник по расчету параметров катушек индуктивности. М.: Энергоиздат, 1981. 136 с.
- Аркадьев В.К. Электромагнитные процессы в металлах. М.; Л.: Главная редакция энергетической литературы, 1936. 303 с.
- Филиппов Б.Н., Жаков С.В. Теории динамических свойств ферромагнитных монокристальных пластин, обладающих доменной структурой // Физика металлов и металловедение. 1975. Т. 39, № 4. С. 705–717.
- Brown J. Understanding How Ferrites Can Prevent and Eliminate RF Interference to Audio Systems. URL: http://k9yc.com/SAC0305Ferrites.pdf
- EPCOS Data Book 2013. Ferrites and Accessories // TDK Electronics. URL: https://www.tdk-electronics.tdk.com/download/519704/069c210d0363d7b4682d9ff22c2ba503/ferrites-and-accessories-db-130501.pdf
- Ferrite Magnetic Design Tool // TDK Electronics. URL: https://www.tdk-electronics.tdk.com/en/180490/design-support/design-tools/ferrite-magnetic-design-tool
- Kotny J.-L., Margueron X., Idir N. High-frequency model of the coupled inductors used in EMI filters // IEEE Transactions on Power Electronics. 2012. Vol. 27, no. 6. P. 2805–2812. DOI: https://doi.org/10.1109/TPEL.2011.2175452
