Локальная монотонная интерполяция и однопараметрические группы
Автор: Осадченко Н.В.
Журнал: Пространство, время и фундаментальные взаимодействия @stfi
Рубрика: Прикладная математика, математическое и компьютерное моделирование
Статья в выпуске: 2 (19), 2017 года.
Бесплатный доступ
В настоящей работе обсуждается использование однопараметрических групп диффеоморфизмов единичного от- резка [ 0, 1] для построения сплайн-интерполянтов, сохраняющих монотонность исходных данных. Задачи, где нарушение монотонности исходных данных неприемлемо, возникают во многих прикладных областях сплайн- интерполяции.Показано, что предложенный выбор локальных эрмитовых интерполянтов в виде суперпозиций диффеоморфизмов, принадлежащих определенным однопараметрическим группам, гарантирует сохранение формы для строго монотон- ных данных. Для выбора подходящих групп и изучения их свойств удобно задавать их элементы неявно, используя в качестве отправной точки соответствующее уравнение Шредера или инфинитезимальный оператор группы. Эффек- тивность предлагаемого подхода проверена в ряде вычислительных экспериментов.
Монотонная интерполяция, сплайны, однопараметрические группы, уравнение шредера, мульти- пликативная производная
Короткий адрес: https://sciup.org/14266200
IDR: 14266200
Текст научной статьи Локальная монотонная интерполяция и однопараметрические группы
В статье обсуждается использование однопараметрических групп диффеоморфизмов отрезка [ 0, 1] в тех задачах одномерной интерполяции, в которых требуется обеспечить сохранение монотонности исходных данных.
Предположим, что на отрезке [а, Ь] числовой прямой R задана сетка — набор Л из конечного числа точек ( узлов ) Х г вида а = Х 0 < Х 1 < ... < Х ^ = Ь ; тем самым указанный отрезок разбивается на п отрезков разбиения [Х г , Х г +1 ], г = 0,..., п — 1 [1, с. 390,485]. На этом отрезке ставится задача интерполяции : для функции /: [а, Ь] щ R , значения которой У г = /(Х г ) в узлах сетки известны, нужно найти интерполянт — функцию F из наперед заданного семейства, определяемого конечным числом параметров, которая принимает в узлах сетки те же значения [1, с. 347 – 350].
Широчайшее применение в практике интерполяции получило использование в качестве интерпо-лянтов сплайн-функций . Это — функции, сужения которых на каждый отрезок разбиения ( звенья ) представляют собой функции одинакового строения (различающиеся лишь значениями параметров), причем во внутренних узлах сетки должны выполняться условия непрерывности низших производных сплайн-функции F , налагающие ограничения на выбор параметров звеньев [2, с. 8,20 — 21]. В частном случае полиномиальных сплайнов степени т каждое звено есть алгебраический многочлен степени т (то есть определяется т +1 параметром); если при этом F е С т-г [а, Ь], где число г называют дефектом сплайна, то такие сплайны образуют векторное пространство P^ r размерности т + 1 + г(п — 1) [2, с. 20 – 21]; [3, с. 81 – 82].
Например, для кубических сплайнов дефекта 1 г-е звено сплайна зависит от 4 параметров и имеет вид
^(х) = а г + Ь г (х — Х г ) + С г (х — Х г ) 2 + С (х — Х г ) 3 ; (1)
размерность пространства P 3\ равна п + 3. Условия интерполяции функции / дают п +1 условие на коэффициенты искомого сплайна, а задание еще двух граничных условий , налагаемых на сплайн в точках о и Ь, позволяет однозначно найти искомый интерполянт (при этом, в частности, о , = У , ). Процедура его получения хорошо известна, причем интерполяция здесь является нелокальной: значения коэффициентов сплайна зависят от всех значений У , [1, с. 392 — 393]; [2, с. 30 — 32].
2. Задачи изогеометрической интерполяции
Предположим, однако, что об интерполируемой функции имеется априорная информация (положительность, монотонность, выпуклость и другое), и требуется, чтобы интерполянт также обладал соответствующими свойствами. Задачи такого рода называют задачами изогеометрической интерполяции [4, с. 8] или интерполяции, сохраняющей форму [5] . Кубические сплайны дефекта 1 обеспечивают сохранение формы далеко не всегда [4, с. 141].
В частности, предметом настоящей работы является строго монотонная интерполяция, при которой интерполируемая функция / либо строго возрастает на отрезке [о, Ь], либо строго убывает:
V i У + > У , либо V i У , . , < У , , (2)
и надо обеспечить строгую монотонность интерполянта F .
Задачи с монотонными исходными данными возникают во многих прикладных областях: в сопротивлении материалов (при построении диаграмм деформирования), в измерительной технике (спецификации сенсоров, цифро-аналоговых и аналого-цифровых преобразователей), в финансовой математике (модели ценообразования опционов), в фармакологии и медицинской диагностике (при построении кривых « доза — эффект » и кривых скорости оседания эритроцитов) и других [5] .
Первым к решению задач интерполяции с сохранением формы обратился Д. Швейкерт, который в 1966 году в статье [6] предложил для еe решения экспоненциальные сплайны с натяжением [3, с. 230]; [4, с. 170]. К. Де Бором был предложен альтернативный подход, в котором использовались обычные кубические сплайны дефекта 1, но к сетке добавлялись новые узлы, выбираемые специальным образом [3, с. 231 – 235]. В ряде работ применялись рациональные кубические сплайны, звенья которых — рациональные дроби с кубическим многочленом в числителе и многочленом 1-й [7] или 2-й [8] степени в знаменателе. Во всех перечисленных работах интерполянты принадлежали классу С 2 и не были локальными.
В 1980 году Ф. Фрич и Р. Карлсон в статье [9] предложили локальную монотонную интерполяцию класса С 1 кубическими сплайнами дефекта 2 и нашли те условия, при которых предложенный интер-полянт действительно будет монотонным (данный алгоритм в 1984 году был существенно упрощен [10] ). Размерность пространства P 3^2 равна 2п+2, а звенья по-прежнему имеют вид( 1) и зависят от 4 параметров; обычно такие сплайны используют для локальной эрмитовой интерполяции (когда в узлах заданы также значения У/ = / ‘ (X , ), а значения первой производной интерполянта в узлах, называемые наклонами сплайна, должны быть такими же: Ь , = У ,’ ) [1, с. 391 — 392]; [2, с. 25 — 26]. Коэффициенты с , и / в представлении ( 1 ) вычисляются так:
h = X , +i - X , , D = " + ' -" , N = Ь , +1 - 2D + Ь , , с , = D - Ь ; — N , / = N.
h h h 2
Но Фрич и Карлсон отказались от требования интерполирования первой производной, и в их алгоритме Ь , — свободные параметры, подбором которых можно во многих случаях добиться монотонности интерполянта.
Предложенный Фричем и Карлсоном подход был развит в ряде позднейших исследований, и его современный вариант известен как интерполяция весовыми кубическими сплайнами [11]. Были найдены необходимые и достаточные условия сохранения такими сплайнами монотонности исходных данных [4, с. 141]. Изучалась также изогеометрическая локальная интерполяция рациональными кубическими сплайнами; в данном случае удается сохранить эрмитов характер интерполяции и обеспечить монотонность интерполянта уже для произвольных монотонных исходных данных, но возникает достаточно сложная проблема управления дополнительными свободными параметрами, характерными для такой интерполяции [12, 13]. Упомянем также монотонную интерполяцию рациональными тригонометрическими сплайнами (в ней каждое звено — это дробь, числитель и знаменатель которой — тригонометрические многочлены) [14].
На наш взгляд, проблемы, возникающими при монотонной интерполяции кубическими сплайнами, во многом вызваны тем, что на каждом отрезке разбиения звенья интерполянтов вида ( 1 ) образуют векторное пространство, но линейная комбинация монотонных функций из этого пространства не обязана быть монотонной функцией. Следовательно, используемая математическая структура не адекватна постановке задачи.
3. Однопараметрические группы диффеоморфизмов
Представим, однако, г-е звено искомого монотонного интерполянта F в виде
Ft(x) = У + (У +1 - У) Г(и), (3)
где функция у = F^(u) — строго возрастающая функция, отображающая отрезок I = [0, 1] на себя и являющаяся при этом сохраняющим ориентацию диффеоморфизмом данного отрезка заданной степени гладкости г.
Такие диффеоморфизмы образуют бесконечномерную группу Diff + ( I ) [15] ; роль групповой операции выполняет суперпозиция функций.
В задаче эрмитовой интерполяции условия интерполирования значений самой функции / в узлах сетки и монотонности интерполянта F при этом удовлетворяются автоматически. Задача сводится к построению на каждом отрезке разбиения диффеоморфизма F t , удовлетворяющего условиям F ‘ (0) = У/Д ^ , F ‘ (1) = У ’ +i /Д г , где Д г = (У^ - У^ДД^ - Д^; если это будет сделано, интерполянт будет принадлежать классу С 1 .
Начиная с этого момента, можно забыть о других отрезках разбиения и решать задачу построения локального интерполянта — такого диффеоморфизма отрезка I , первая производная которого принимает на концах этого отрезка заданные положительные значения р и q. Далее мы будем использовать букву F уже для обозначения искомого локального интерполянта, а вместо и и у писать ж и у.
В группе Diff + ( I ) можно выделить различные одномерные ( однопараметрические ) подгруппы. Каждую из них можно трактовать как образ гладкого гомоморфизма Ф: R + ^ Diff + ( I ) мультипликативной группы положительных действительных чисел в группу Diff + ( I ), сопоставляющего положительному числу к функцию F k так, что
F kk ‘ = F k о F k ‘ = F k ‘ о F k , F i = id, F i /k = F - (4)
(здесь id — тождественное отображение отрезка I на себя, то есть функция у = ж, а F — 1 — функция, обратная к F k : F — 1 о F k = id). Как будет видно из дальнейшего, нам удобнее будет работать с таким — мультипликативным — параметром (хотя в теории однопараметрических групп обычно пользуются аддитивным параметром т = ln к [16, с. 148 — 149]).
4. Уравнение Шредера
Различные однопараметрические группы диффеоморфизмов отрезка I удобно задавать при помощи уравнения Шредера . Данное функциональное уравнение, впервые рассмотренное Э. Шредером в 1870 году в статье [17] , имеет вид
Ф(у) = к Ф(ж), (5)
где Ф — вспомогательная функция ( функция Шредера ). Элементы однопараметрической группы получаются как решения уравнения ( 5 ): у = F k (x) = Ф -1 (кФ(ж)) [ 18, 19] .
Заметим, что нули и полюсы функции Шредера соответствуют неподвижным точкам диффеоморфизмов Fk. Решения уравнения Шредера остаются теми же, если обе его части умножить на ненулевой множитель, возвести в степень с действительным показателем, не равным нулю, или заменить их модулями (что изменит, вообще говоря, значение к). Потребуем сейчас от функции Ф, чтобы она имела точку ж = 0 своим нулем (причем Ф‘ (0) = 1), при ж > 0 нули и полюсы чередовались, причем точка ж = 1 попадала в их число, а между соседними нулем и полюсом функция Ф изменялась монотонно. Эти требования налагают на уравнение Шредера условие нормировки и позволяют интерпретировать параметр к как значение производной функции Fk при ж = 0.
Считая в соотношении у = F k (ж) правую часть функцией двух переменных (ж и к), рассмотрим ее мультипликативную производную по к (данное понятие известно из теории матриц [20, с. 408], а в нашем случае это — частная производная от у по к, за аргумент которой вместо ж принята переменная у):
Ру = ду ° - 1 йк Эк ° к
Для ее вычисления разрешим уравнение Шредера ( 5 ) относительно к:
к = Ф(у)/Ф(ж) = | Ф(у) | / | Ф(ж) |
(вставка знаков модуля законна, так как у Ф(ж) и Ф(у) знаки одинаковы), после чего возьмем логарифм от обеих частей равенства и продифференцируем полученное соотношение по к:
1 = (in |ф(у)1)’ |у, к дк откуда
Ру = м (у) йк к , ()
где функция М (у) = 1/(in | Ф(у) | ) ‘ от к уже не зависит; ее можно трактовать как значение мультипликативной производной в единице группы R + , то есть при к = 1.
Если теперь, считая к мало отличающимся от 1, разложить Fk (ж) по степеням параметра т = in к, то коэффициент при первой степени т будет равен значению при т = 0 производной dFk(ж) = ду йк = ду к.
дт дк йт дк ’ приняв за аргумент переменную у, получаем, что данный коэффициент совпадает с М(у) (впрочем, при т = 0 у = ж).
Отметим, что произведение данного коэффициента на оператор частной производной представляет собой инфинитезимальный оператор U однопараметрической группы [16, с. 143 — 144]. Таким образом,
U = М (ж) М . (8)
дж
5. Случай дробно-линейной интерполяции
Переходим к рассмотрению частных случаев интерполяции диффеоморфизмами. Начнем с простейшего примера функции Шредера, соответствующей наложенным выше требованиям (в теории динамических систем данный пример хорошо известен [19] ):
ф(ж) = мм Ф-М) =
«ж|
(здесь и далее ж = Ф(у) = /3 Ф(ж), параметр группы в данном частном примере мы обозначаем /3, а не к). Решение уравнения Шредера Ф(у) = /3 Ф(ж) имеет вид у = F = .
1+рж - ж

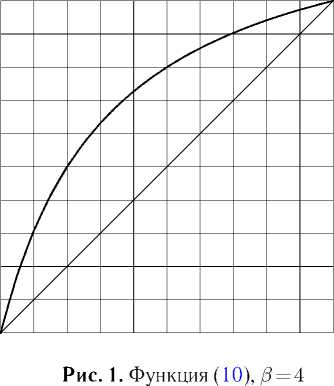

Дробно-линейные функции вида ( 10 ) находят применение не только в задачах интерполяции (например, в [21, с. 33 – 34] при помощи таких функций задавался закон движения рабочей точки робота-манипулятора). При /3 = 1 график такой функции на отрезке I — дуга равнобочной гиперболы с асимптотами, параллельными координатным осям (Рис. 1,2).


Вычисление инфинитезимального оператора однопараметрической группы диффеоморфизмов вида ( 10 ) (которую обозначим G a ) дает:
U = М (ж) — = ж(1 -ж) — . дж дж
Отсюда видно, что диффеоморфизмы из группы G a не имеют на отрезке I неподвижных точек, кроме 0 и 1. Первая производная функции Fg по ж имеет вид п =
3 .
(1+3ж - ж) 2 .
на отрезке I она при 3 = 1 изменяется монотонно, принимая на его концах значения 3 и 1/3.
Таким образом, функции вида ( 10 ) могут служить для эрмитовой интерполяции на отрезке I при условиях р = 3 и q = 1/3.
Отметим одно важное свойство локальных интерполянтов, являющихся элементами однопараметрической группы диффеоморфизмов. Если выполнить обратную интерполяцию (построить интерпо-лянт для функции, обратной к задаваемой [1, с. 422]), а затем обратить полученный интерполянт, то — в силу последней из формул ( 4 ) — результат совпадет с интерполянтом, полученным непосредственно. Данное свойство будем называть инверсной инвариантностью процедуры интерполяции.
Логичность использования функций вида ( 10 ) в качестве локальных эрмитовых интерполянтов подкрепляется следующими соображениями. Известно, что на множестве заданных на отрезке [Х г , Х г +1 ] функций у = у (ж) класса С 4 , удовлетворяющих на концах отрезка условиям
у(Хг) = Y, у(Хг+1) = Y+1, у'(Хг) = Y', д'(Хг+1) = Y+i, тот кубический многочлен вида (1), для которого эти условия выполнены, доставляет минимум функционалу
-
1 (у) = / ь(ж,у,у ' ,у"Нж,
J Xi в котором L(ж,у,у,,у") = (у'')2 [22, с. 25—26]. Необходимым условием экстремума функционала (13) является уравнение Эйлера d2 dL d dL dL _ dж2 ду" dж ду' ду ’ принимающее в данном случае (после сокращения на множитель 2) вид у "' ' = 0;
многочлены вида ( 1 ) дают общее решение данного дифференциального уравнения.
Экспоненциальные сплайны с натяжением Швейкерта доставляют минимум функционалу с функцией Лагранжа L(x, у, у’, у'') = (у'' —Ау')2, а уравнение Эйлера принимает вид у'''' — А 2у" = 0 , где А > 0 — параметр натяжения [22, с. 19—20].
Учитывая, что при монотонной интерполяции на отрезке I первая производная интерполянта должна быть заведомо положительна, можно попробовать вместо минимизации квадрата второй производной минимизировать квадрат производной от логарифма первой производной искомого интерполянта у = g(x) при условиях
9(0)=0 , 9(1) = 1, д' (0) = Р, д ' (1) = q.
При этом имеем:
L(x,у,у',у") = (у")2/(у')2 . (14)
Уравнение Эйлера принимает вид у''" 4 у "у''' 3 (у' ')3
(у ' ) 2 (у ' ) 3 + (у ' ) 4
Поскольку переменная у явно в (15) не входит, переходом к переменной s = у’ понижаем порядок уравнения; избавляясь от знаменателей, имеем:
s 2 s ''' — 4 ss's " + 3(s '' ) 3 = 0 .
Переменная x в данное уравнение также явно не входит; поэтому можно еще понизить порядок, полагая и = s'/s (на минимизацию и2 как раз и направлены наши усилия). Получаем дифференциальное уравнение и" — и и' = 0 .
Последнее допускает первый интеграл
и
— Т = 2Д.
Следовательно, переменная и удовлетворяет дифференциальному уравнению первого порядка ( 16) ; это — частный случай специального уравнения Риккати. Общее решение данного уравнения известно [23, с. 296]; вводя обозначение и(0) = 2S, его можно записать в виде:
при R = 0 и при R< 0 и при R> 0 и
2S
1 — S x ’
2Sk — 2k2 th kx к — S th kx k == —RR;
k = Vr.
2Sk + 2k 2 tg kx к — S tg kx
В случае R = 0 с учетом того, что переменная s всюду положительна на I , получаем для s выражение
_ В 8 = (1 —Sx)2 ’ где В — новая постоянная интегрирования. Сопоставляя это с (12), находим, что В = 3 и S =1— 3.
Таким образом, дробно-линейные функции вида (10 ) являются частными решениями уравнения Эйлера ( 15 ) и доставляют минимум квадрату производной от логарифма первой производной интерполянта при условиях р = 3 и q = 1/3.
6. Симметричный случай
Рассмотрим теперь следующий, симметричный случай, когда р = q = 7. Здесь выбор однопараметрической группы G s не является столь очевидным. Попытка искать локальные интерполянты среди решений уравнения ( 15 ) при R = 0 не приводит к успеху. Эти решения, правда, можно найти в явном виде; каждое из них представимо как дробь, в числителе которой фигурирует sh кх (при R< 0) или sin кх (при R> 0), а в знаменателе — линейная комбинация ch кх и sh кх (соответственно, cos кх и sin кх).
Но попытка выразить коэффициенты этих дробей через данные из условий интерполяции приводит к необходимости решать трансцендентные уравнения. Кроме того, такие интерполянты не образуют однопараметрических групп и не обладают инверсной инвариантностью. Это означает, что выбор минимизируемого функционала (13) с функцией Лагранжа (14) в задачах монотонной интерполяции не является наилучшим.
Заметим, однако, что при рассматриваемом сейчас условии на параметры р и q при 7 = 1 график ин-терполянта обязательно должен пересекать главную диагональ единичного квадрата I х I , и естественно потребовать, чтобы искомые диффеоморфизмы имели неподвижную точку при х = 1 / 2 . Забегая вперед, отметим: во всех рассмотренных ниже случаях график производной Е ^ (х) окажется при 7 = 1 симметричным относительно вертикальной оси симметрии упомянутого квадрата, имея экстремум при х = 1 / 2 (график же самой функции F 7 (х) будет иметь при этом значении х точку перегиба).
Во-первых, рассмотрим такую функцию Шредера:
Ф(х) =
х (1 - х) 1 - 2х
Вычисляя инфинитезимальный оператор соответствующей однопараметрической группы G 1 s , получаем:
, . д
U i = М (х) — = дх
х (1 - 2х)(1 - х) д х 2 + (1 - х) 2 дх ’
а явный вид диффеоморфизмов из G 1 s таков:
х - 1 / 2
У 7 2 2 ^ (7х(1 - х)) 2 + (х - 1 / 2 ) 2 + 7х(1 - х)
■
Диффеоморфизмы отрезка [ - 1, 1], получаемые из функций ( 19 ) линейной заменой переменных, использовались при решении некоторых задач управления движением механических систем: здесь управляющий момент периодически зависел от обобщенной координаты, и данные диффеоморфизмы обеспечивали нужную модификацию такой зависимости [24, 25] .

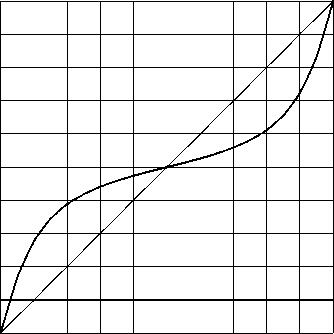

При 7 = 1 график функции вида ( 19) на отрезке I (Рис. 3) — дуга алгебраической кривой 3-го порядка (в рамках восходящей к Ньютону классификации кривых 3-го порядка — адиаметральной гиперболической гиперболы [26, с. 7 - 9]). При х = 1 / 2 имеем: F 7 (х) = 1/7.

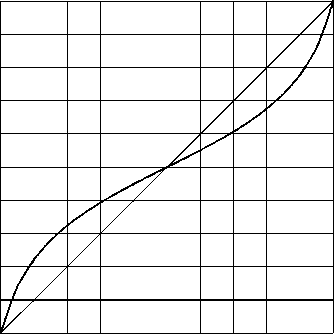

Рис. 3. Функция ( 19 ), 3 = 4

Рис. 4. Функция ( 22 ), 3 = 4
Во-вторых, рассмотрим инфинитезимальный оператор более простого вида:
U2 = M (ж) = ж (1 — 2ж)(1 — ж) -I- (20)
дж дж и найдем соответствующую функцию Шредера.
Для этого представим соотношение ( 7 ) в виде дифференциального уравнения с разделяющимися переменными:
d7 dy
7 У (1 —2У)(1 —У) ’ после чего разложим рациональную дробь 1/M(y) на элементарные дроби:
d7 = ( 1 4 \
7 \У 1 —2У 1 —У/ У и проинтегрируем данное уравнение по 7 в пределах от 1 (когда у = ж) до текущего значения 7:
ln7 = ln |у| — 2ln |1-2у| + ln |1 — у| — ln |ж| + 2ln |1 —2ж| — ln |1 — ж|, откуда
У (1 — 2ж) 2 (1 — У) ж (1 — 2у) 2 (1 — ж)
Таким образом, ж (1 — ж)
*<*> = (1 — ж) 2 •
Разрешая уравнение Шредера Ф(у) = 7 Ф(ж) относительно у , получаем явный виддиффеоморфиз-мов из новой группы G 2 s :
У = 7 =2 + 2 ■
ж — 1 / 2 _________ — ж) + (ж — 1 / 2 ) 2 •
При 7=1 график такой функции на отрезке I (Рис. 4) — дуга алгебраической кривой 4-го порядка. Внешне он весьма схож с графиком функции ( 19 ), однако при ж = 1 / 2 теперь имеем: Р^ж) = 1/ ^ 7.
Наконец, выполним для функции ( 19 ) процедуру эрмитовой интерполяции сплайном со звеньями вида ( 3 ), приняв за узлы точки 0, 1 / 2 ,1. Полученный интерполянт оказывается диффеоморфизмом отрезка I класса С 1 , а график его при 7 = 1 есть кривая, составленная из двух дуг равнобочной гиперболы, стыкующихся при ж = 1 / 2 .
Нетрудно показать, что и такие диффеоморфизмы, образующие группу G 3 s , вполне соответствуют рассматриваемой схеме. Здесь функция Шредера имеет вид
Ф(ж)
min (ж, 1 — ж) (1 — 2ж) ’
инфинитезимальный оператор группы — вид
д min (ж, 1 — ж) • (1 —2ж) —— , дж
U3 = M (ж) — дж а явный вид диффеоморфизмов из G3s таков:
У = FL = - + -
У 7 2 + 2
__________ ж — 1 / 2
7 ( 1 / 2 — | ж — 1 / 2 | ) + | ж
1 / 2 | •
Далее мы предполагаем, что в качестве группы G s выбрана одна из групп G 1 s , G 2 s , G 3 s .
7. Общий случай
Переходим к рассмотрению общего случая интерполяции диффеоморфизмами, когда р и q — произвольные положительные числа. Можно было бы искать локальный интерполянт как элемент новой однопараметрической группы диффеоморфизмов отрезка I , инфинитезимальный оператор которой есть линейная комбинация одного из операторов ( 18 ), ( 20 ) или ( 24 ) и оператора ( 11 ) с коэффициентами 9 и 1 - 9, подбирая надлежащим образом значения группового параметра и параметра 9.
Однако выражения для получаемых на этом пути функций Шредера будут произведениями двучленов, возведенных в степени с произвольными (в общем случае) действительными показателями, и нахождение явной формулы для искомого интерполянта становится затруднительным.
Мы пойдем по другому пути: будем строить искомые интерполянты как суперпозиции диффеоморфизмов из уже рассмотренных групп G a и G s .
Для сохранения инверсной инвариантности будем строить интерполянт не в виде F 7 oF g или F g oF 7 , а в таком виде:
_
F = Fg o F7 o Fg , где Fg — функциональный квадратный корень из функции Fg (то есть такая функция, что Fg =
̂︀
̂︀̂︀
F g oF g [18] ). В нашем случае в силу ( 4 ) F g = F g g .
По теореме о дифференцировании сложной функции имеем:
р = V3 '7 • V3 и q = (1/V^) -7 • (1/V3) , откуда
3 = VP/k, 7 = V pq. (27)
Таким образом, интерполянт вида ( 26 ) является искомым диффеоморфизмом отрезка I , первая производная которого принимает на концах отрезка заданные значения р и q. Возвращаясь к задаче интерполяции функции / на всем отрезке [а, Ь\, в соответствии с ( 3 ) получаем, что г-е звено искомого монотонного интерполянта имеет вид
F , (х) = Y , + (Y i +i -Y)F g (F 7 (F g (u))), где u = (х-Х г )/(Х г +1 -Хг) . (28)
Если 7 = 1, а значение 3 мало отличается от 1, то график интерполянта ( 26 ) по-прежнему будет иметь точку перегиба, но она уйдет с главной диагонали единичного квадрата I х I . Если же 3 ^ 1 или 3 ^ 1, то точки перегиба на отрезке I уже не будет.
Заметим также, что функция F 7 (мы вновь предполагаем, что 7 = 1) под действием внутреннего автоморфизма отрезка I , порожденного каким-либо элементом группы G a , переходит в новую функцию
F 7 = F g o F 7 oF - , (29)
для которой по-прежнему выполняются условия р = q = 7, но точка перегиба смещается вдоль главной диагонали единичного квадрата I x I влево (при 3> 1) или вправо (при 3< 1); параметр 3 здесь не связан с параметром 3, определенным в соответствии с ( 27 ).
Заменяя в ( 26 ) F 7 на F 7 (первый и последний функциональные множители в ( 29) при этом можно объединить с соответствующими множителями в ( 26 )), мы получаем модификацию изложенной выше процедуры локальной эрмитовой интерполяции. В такой модификации фактически присутствует свободный параметр (которым можно распоряжаться, стремясь точнее воспроизвести особенности интерполируемой функции). При этом вместо формулы ( 26 ) интерполянт задается формулой
F = F g i o F 7 o F g 2 , (30)
где параметры 3 1 и 3 2 выбирают так, чтобы 3 1 3 1 = V p/q.
Однако далее мы обсуждать эту модификацию не будем.
Упомянем также, что при эрмитовой интерполяции предложенным способом функции класса С 4 при стремлении максимального шага h сетки Л к нулю погрешность интерполяции (то есть норма || / — F || , равная максимуму модуля разности / — F на отрезке [а, Ь] [2, с. 10]) ведет себя как O(h 4 ) (в самом деле, именно такую погрешность имеет эрмитова интерполяция кубическими сплайнами дефекта 2 [1, с. 392]; [3, с. 49]; а для / и ее интерполянта вида ( 28 ) интерполирующий кубический сплайн из Р ^2 — один и тот же). К случаю G s = G 3 эти рассуждения, впрочем, не применимы.
Если же значения ¥^ первой производной в узлах Х г не заданы, то их можно найти приближенно. При локальной интерполяции кубическими сплайнами стандартный способ — построить для каждого г вспомогательный многочлен 2-й степени, интерполирующий / в узлах Х г -1 , Х г , Х г +1 (его графиком служит парабола); значение ¥ ‘ его производной в узле Х г используют вместо ¥ г ‘ . После этого применяют обычную технику эрмитовой интерполяции; получаемый кусочный многочлен называют кубическим многочленом Бесселя , а погрешность такой интерполяции — O(h 3 ) [ 1, с. 422 — 423]; [3, с. 50].
Однако такая процедура не гарантирует положительности ¥ г ‘ при возрастающих значениях ¥ г . Вместо нее при монотонной интерполяции поэтому часто используют метод геометрического среднего [13] . В обсуждаемом же здесь случае интерполяции функциями вида ( 28 ) естественно применить другой прием: интерполировать для каждого г значения / в узлах Х г- 1 , Х г , Х г +1 дугой равнобочной гиперболы.
Именно, преобразуем линейной заменой переменных прямоугольник [Х г- 1 , Х г +1 ] х [¥ - 1 > ¥+1 ] в единичный квадрат I х I ; точка с координатами (Х г , ¥ г ) перейдет при этом во внутреннюю точку данного квадрата с координатами (5, у). Разрешая уравнение Шредера Ф(у) = 3 Ф(т) с функцией Шредера вида ( 9 ) относительно 3, находим для интерполянта вида ( 10) следующее значение параметра:
3 = IS • (31)
Теперь по формуле ( 12 ) вычисляем значение производной и возвращаемся к исходным переменным. Рассмотрим некоторые примеры эрмитовой интерполяции функциями вида ( 28 ).
8. Примеры
Пример 1. Рассмотрим на отрезке [0, 1] функцию у = е Кх , К > 0 (в последующих расчетах принято К = 4).
На рисунках (Рис. 5 – 6) представлены результаты интерполирования данной функции соответственно эрмитовыми кубическими сплайнами и функциями вида ( 28 ) в простейшем случае, когда число п отрезков разбиения равно 1 (функциональный сомножитель в ( 26 ) был выбран из группы G S ).

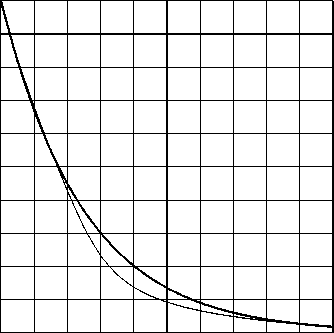

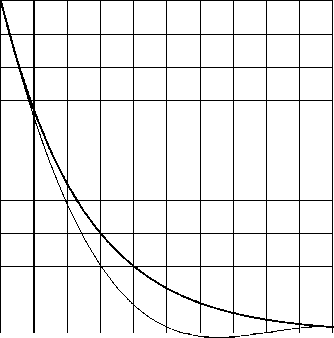

Рис. 5. у = е Кж : интерполянт из P ^2 , п =1 Рис. 6. у = е Кж : интерполянт вида ( 28) , п =1

Видно, что эрмитов кубический сплайн (который в данном случае сводится к кубическому многочлену) не сохраняет монотонность исходной функции (и даже принимает на некотором промежутке отрицательные значения), а предлагаемый здесь интерполянт монотонность сохраняет и в целом воспроизводит поведение интерполируемой функции.
Разумеется, шаг, равный 1, здесь слишком велик. Будем последовательно сгущать используемые сетки, каждый раз деля отрезки разбиения пополам. Уже при п = 2 проблемы с монотонностью у эрмитова кубического сплайна исчезают (хотя они возникают вновь, если увеличить значение К ). Нормы погрешности с увеличением п ведут себя следующим образом:
п |
1 |
2 |
4 |
8 |
16 |
32 |
А |
0.119 |
0.0165 |
0.00161 |
0.000127 |
0.00000899 |
0.000000597 |
В |
0.072 |
0.0133 |
0.00204 |
0.000283 |
0.00003741 |
0.000004786 |
С |
0.059 |
0.0082 |
0.00080 |
0.000064 |
0.00000449 |
0.000000298 |
D |
0.067 |
0.0113 |
0.00155 |
0.000197 |
0.00002448 |
0.000003025 |
(строка А отвечает интерполянтам из P ^2 , а строки В, С и D — интерполянтам вида ( 28) при выборе в качестве реализации группы G s групп G -s , G 2 и G 3 соответственно). Видно, что при малых п интерполянты вида ( 28 ) обеспечивают по сравнению с эрмитовыми кубическими сплайнами лучшее приближение, а с ростом п все четыре интерполянта имеют примерно одинаковую точность.
Пример 2. Рассмотрим набор данных, предложенный в 1970 году Х. Акимой и часто используемый при тестировании алгоритмов монотонной интерполяции. Поскольку в настоящей работе обсуждается строго монотонная интерполяция, данные Акимы (взятые из [13] ) были модифицированы: к значениям Y были добавлены значения функции 0.1 ж в узлах сетки, а значения Y ’ — увеличены на 0.1. В результате был получен следующий набор данных:
Х г |
0 |
2 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
Y |
10.0 |
10.2 |
10.3 |
10.5 |
10.6 |
10.8 |
11.4 |
16.1 |
51.2 |
61.4 |
86.5 |
У |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
1.450 |
14.121 |
18.397 |
14.720 |
36.696 |
На рисунке (Рис. 7) представлен результат интерполирования этих данных сплайном F со звеньями вида ( 28 ) (для определенности была выбрана группа G 1 s ). Интерполянт сохраняет монотонность данных (в то время как при интерполяции данных Акимы эрмитовыми кубическими сплайнами, сплайнами с натяжением Де Бора и методом Акимы интерполянт теряет монотонность на предпоследнем отрезке разбиения [9, 13] ).
Заметим также, что функция у = F (ж) — 0.1т служит монотонным интерполянтом для исходных данных Акимы.

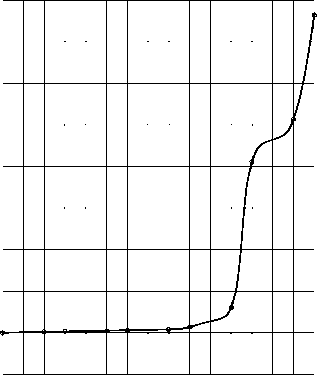

Рис. 7. Интерполянт вида ( 28 ) для модифицированных данных Акимы
9. Заключение
В данной работе предложена процедура локальной эрмитовой сплайн-интерполяции класса С 1 для строго монотонных данных, в рамках которой локальные интерполянты представляются в виде суперпозиций диффеоморфизмов единичного отрезка [0, 1], принадлежащих некоторым однопараметрическим группам таких диффеоморфизмов. Данная процедура приводит к достаточно простым расчетным формулам, а свойство строгой монотонности для получаемого интерполянта гарантировано. Обсуждаются свойства таких интерполянтов, приведены результаты вычислительных экспериментов.
Список литературы Локальная монотонная интерполяция и однопараметрические группы
- Амосов А. А., Дубинский Ю. А., Копченова Н. В. Вычислительные методы. 3-е изд. М.: Издат. дом МЭИ, 2008. 672 с.
- Завьялов Ю. С., Леус В. А., Скороспелов В. А. Сплайны в инженерной геометрии. М.: Машиностроение, 1985. 224 с.
- Де Бор К. Практическое руководство по сплайнам. М.: Радио и связь, 1985. 304 с.
- Квасов Б. И. Методы изогеометрической аппроксимации сплайнами. М.: Физматлит, 2006. 360 с.
- Hussain M., Hussain M. Z., Sarfraz M. Shape-Preserving Rational Interpolation Scheme for Regular Surface Data//International Journal of Applied and Computational Mathematics. 2016. Vol. 2 (4). P. 713-747.
- Schweikert D. G. An Interpolating Curve Using a Spline in Tension//Journal of Mathematics and Physics. 1966. Vol. 45. P. 312-317.
- Duan Q., Djidjeli K., Price W. G., Twizell E. H. Constrained Control and Approximation Properties of Rational Interpolating Curve//Information Sciences. 2003. Vol. 152. P. 181-194.
- Karim S., Pang K. Shape Preserving Interpolation Using �2 Rational Cubic Spline//Journal of Applied Mathematics. 2016. Vol. 2016. Article ID 4875358. URL: http://dx.doi.o DOI: rg/10.1155/2016/4875358
- Fritsch F. N., Carlson R. E. Monotone Piecewise Cubic Interpolation//SIAM Journal on Numerical Analysis. 1980. Vol. 17 (2). P. 238-246.
- Fritsch F. N., Butland J. A Method for Constructing Local Monotone Piecewise Cubic Interpolants//SIAM Journal on Scientific and Statistical Computing. 1984. Vol. 5 (2). P. 300-304.
- Квасов Б. И. Монотонная и выпуклая интерполяция весовыми кубическими сплайнами//Журнал вычислительной математики и математической физики. 2013. Т. 53. № 10. С. 1610-1621.
- Merrien J.-L., Sablonnie` re P. Rational Splines for Hermite Interpolation with Shape Constraints//Computer Aided Geometric Design. 2013. Vol. 30 (3). P. 296-309.
- Karim S., Pang K. Monotonicity-Preserving Using Rational Cubic Spline Interpolation//Research Journal of Applied Sciences. 2014. Vol. 9 (4). P. 214-223.
- Ibraheem F., Hussain M., Hussain M. Z. Monotone Data Visualization Using Rational Trigonometric Spline Interpolation//The Scientific World Journal. 2014. Vol. 2014. Article ID 602453. URL: http://dx.doi.o DOI: rg/10.1155/2014/602453
- Navas A. Growth of Groups and Diffeomorphisms of the Interval//Geometric and Functional Analysis. 2008. Vol. 18 (3). P. 988-1028.
- Журавлев В. Ф., Климов Д. М. Прикладные методы в теории колебаний. М.: Наука, 1988. 326 с.
- Schro¨der E. U¨ ber iterirte Functionen//Mathematische Annalen. 1870. Bd. 3 (2). S. 296-322.
- Curtright T., Zachos C. Evolution Profiles and Functional Equations//Journal of Physics A: Mathematical and Theoretical. 2009. Vol. 42. Article ID 485208. URL: http://dx.doi.o DOI: rg/10.1088/1751-8113/42/48/485208
- Curtright T., Jin X., Zachos C. Approximate Solutions of Functional Equations//Journal of Physics A: Mathematical and Theoretical. 2011. Vol. 44. Article ID 405205. URL: http://dx.doi.o DOI: rg/10.1088/1751-8113/44/40/405205
- Гантмахер Ф. Р. Теория матриц. 4-е изд. М.: Наука, 1988. 552 с.
- Корецкий А. В., Осадченко Н. В. Решение задач кинематики на персональном компьютере. М.: Изд-во МЭИ, 2004. 48 с.
- Вершинин В. В., Завьялов Ю. С., Павлов Н. Н. Экстремальные свойства сплайнов и задача сглаживания. Новосибирск: Наука, 1988. 102 с.
- Камке Э. Справочник по обыкновенным дифференциальным уравнениям. 4-е изд. М.: Наука, 1971. 576 с.
- Мартыненко Ю. Г., Осадченко Н. В. Движение шарнирного двухзвенника по гладкой кривой переменной кривизны//Вестник МЭИ. 2001. № 3. С. 14-18.
- Осадченко Н. В., Абдельрахман А. M. З. Компьютерное моделирование движения мобильного ползающего робота//Вестник МЭИ. 2008. № 5. С. 131-136.
- Смогоржевский А. С., Столова Е. С. Справочник по теории плоских кривых 3-го порядка. М.: Физматгиз, 1961. 263 с.
