Метод определения предела выносливости цилиндрических образцов из конструкционных сталей по остаточным напряжениям «образца-свидетеля»

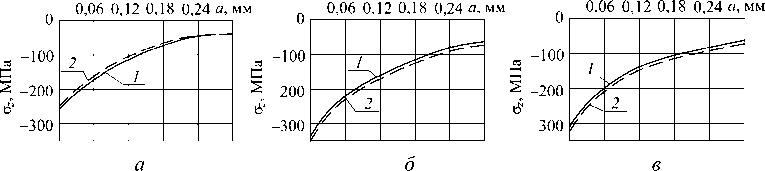

Рассматриваются критерии оценки влияния поверхностного упрочнения на приращение предела выносливости сплошных и полых цилиндрических образцов с надрезами при изгибе в случае симметричного цикла нагружения. В настоящем исследовании проверяется возможность использования метода «образца-свидетеля» для прогнозирования предела выносливости испытываемых штатных образцов. Метод «образца-свидетеля» позволяет сохранить штатные образцы от разрушения при экспериментальном определении остаточных напряжений. В этом случае предел выносливости штатных образцов рассчитывается по остаточным напряжениям «образца-свидетеля», который был упрочнен одновременно со штатными образцами по той же самой технологии. При проведении исследований предполагалось, что штатные образцы и «образец-свидетель» при упрочнении получают одинаковые изотропные первоначальные деформации, деформации сдвига считались малыми и при определении первоначальных деформаций не учитывались. Исследования проводились на сплошных и полых цилиндрических образцах различного диаметра из сталей 20 и 45 с круговыми надрезами, которые были упрочнены по технологии опережающего поверхностного пластического деформирования (с использованием пневмо- и гидродробеструйной обработки). Результаты исследования позволяют установить, что сжимающие остаточные напряжения, рассчитанные в гладких цилиндрических образцах по первоначальным деформациям «образца-свидетеля», незначительно (до 7 %) отличаются от определенных экспериментально. С использованием критерия среднеинтегральных остаточных напряжений по разработанной ранее методике были вычислены приращения пределов выносливости упрочненных образцов с надрезами. Установлено, что расчетные значения приращений пределов выносливости при изгибе в случае симметричного цикла нагружения для образцов с надрезами отличаются от экспериментальных не более чем на 11 %.
