Навесные вентилируемые фасады: анализ эффективности, конструктивных решений и перспектив

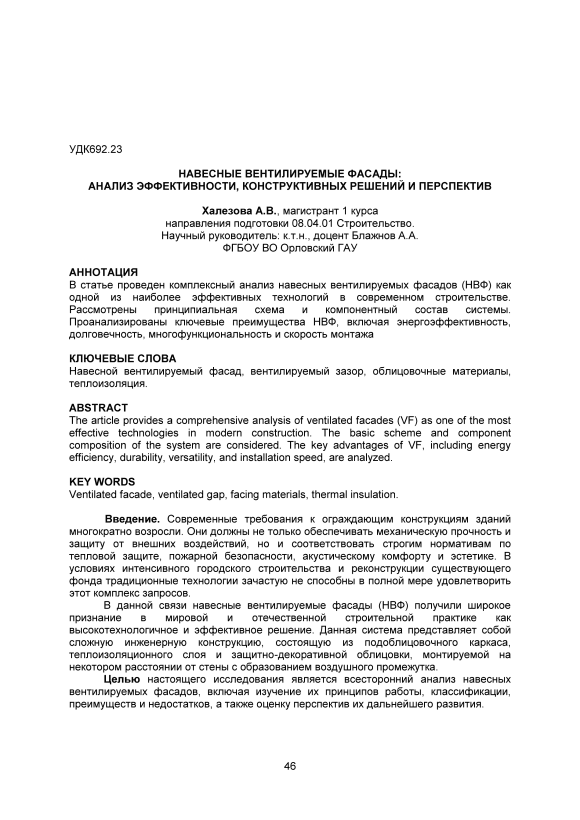

Введение. Современные требования к ограждающим конструкциям зданий многократно возросли. Они должны не только обеспечивать механическую прочность и защиту от внешних воздействий, но и соответствовать строгим нормативам по тепловой защите, пожарной безопасности, акустическому комфорту и эстетике. В условиях интенсивного городского строительства и реконструкции существующего фонда традиционные технологии зачастую не способны в полной мере удовлетворить этот комплекс запросов.

В данной связи навесные вентилируемые фасады (НВФ) получили широкое признание в мировой и отечественной строительной практике как высокотехнологичное и эффективное решение. Данная система представляет собой сложную инженерную конструкцию, состоящую из подоблицовочного каркаса, теплоизоляционного слоя и защитно-декоративной облицовки, монтируемой на некотором расстоянии от стены с образованием воздушного промежутка.

Целью настоящего исследования является всесторонний анализ навесных вентилируемых фасадов, включая изучение их принципов работы, классификации, преимуществ и недостатков, а также оценку перспектив их дальнейшего развития.

Материалы и методы исследований . Исследование основано на анализе литературных источников. В ходе исследования применялся аналитический метод исследования.

Результаты исследования.

Принципиальная схема и компоненты системы НВФ.

Конструкция НВФ является многослойной и включает в себя несколько взаимосвязанных элементов, каждый из которых выполняет строго определенную функцию (рис. 1).

Рисунок 1 – Конструкция НВФ: 1 – стена; 2 – каркас;

3 – теплоизоляционный слой; 4 – воздушный зазор; 5 – облицовочный материал

Подконструкция (каркас): является несущей основой системы. Состоит из кронштейнов, крепящихся к стене, и направляющих профилей, формирующих плоскость для монтажа облицовки. Изготавливается из оцинкованной, нержавеющей стали или алюминиевых сплавов. Выбор материала зависит от агрессивности среды, веса облицовки и требуемого срока службы.

Теплоизоляционный слой: располагается между стеной и облицовкой, фиксируясь к ней с помощью тарельчатых дюбелей. Основная функция – снижение теплопотерь. В качестве утеплителя применяются плиты из минеральной ваты (базальтовой) или, реже, стекловаты, которые обладают не только высокими теплоизоляционными свойствами, но и паропроницаемостью, и негорючестью.

Воздушный вентилируемый зазор: Ключевой элемент системы, отличающий ее от других типов фасадов. Представляет собой вертикальную или вентилируемую полость между утеплителем и облицовкой. Его наличие принципиально меняет тепловлажностный режим конструкции.

Облицовочные материалы: защищают внутренние слои системы от атмосферных воздействий и определяют архитектурный облик здания. Ассортимент материалов крайне широк: керамогранит, фиброцементные плиты, композитные панели, металлокассеты, натуральный камень, планкен и др.

Физические основы работы и преимущества системы.

Эффективность НВФ обусловлена физическими процессами, протекающими в его структуре, главным из которых является постоянная циркуляция воздуха в зазоре.

Температурно-влажностный режим. В холодный период года основная стена здания защищена слоем утеплителя от промерзания. Пары влаги, диффундирующие из внутренних помещений сквозь стену, беспрепятственно проходят через паропроницаемый утеплитель и удаляются в атмосферу за счет тяги в вентилируемом зазоре. Это предотвращает накопление влаги в толще ограждающей конструкции и утеплителе, сохраняя его теплотехнические характеристики и предотвращая разрушение. Летом восходящий поток воздуха в зазоре отводит избыточное тепло, излучаемое нагретой солнцем облицовкой, что снижает тепловую нагрузку на здание и затраты на кондиционирование.

Ключевые преимущества:

• -    Энергоэффективность: Снижение теплопотерь в отопительный период и перегрева – в летний.

• -    Защита конструкций: Стена здания надежно защищена от прямого воздействия осадков, ультрафиолета и перепадов температур, что значительно увеличивает ее долговечность.

• -    Высокая ремонтопригодность: Возможность замены отдельных элементов облицовки без нарушения целостности всей системы.

• -    Всесезонность монтажа: Установка НВФ может производиться практически в любое время года, так как отсутствуют «мокрые» процессы.

• -    Архитектурная выразительность: Широкий выбор цветов, фактур и форматов облицовки позволяет реализовывать сложные дизайнерские проекты.

Анализ конструктивных решений и материалов.

Выбор конкретных компонентов системы определяется климатическими условиями, архитектурной задачей, бюджетом и требованиями к долговечности.

Облицовочные материалы:

• -    Керамогранит:  отличается высокой прочностью, износостойкостью и

• долговечностью. Недостатоки – значительный вес и высокая стоимость.

• -    Фиброцементные плиты: Легкие, негорючие, имитируют различные фактуры (штукатурка, дерево). Требуют последующего окрашивания.

• -    Композитные панели: Алюминиевые панели с полимерным наполнителем. Очень легкие, позволяют создавать сложные криволинейные формы. Вопрос пожарной безопасности является критичным при выборе.

• -    Металлокассеты: изготавливаются из оцинкованной стали или алюминия с полимерным покрытием. Образуют ровную, герметичную поверхность.

Подконструкции:

Различают два основных типа систем крепления:

• -    Вертикальная: Направляющие профили устанавливаются вертикально. Наиболее распространенный и простой в монтаже вариант.

• -    Перекрестная (вертикально-горизонтальная): Профили образуют ячеистый каркас, что обеспечивает более жесткое крепление крупноформатной или тяжелой облицовки.

Проблемы и риски при эксплуатации НВФ.

Несмотря на многочисленные преимущества, применение НВФ сопряжено с определенными рисками, основными из которых являются:

Пожарная безопасность: наиболее серьезный риск. Воздушная тяга в зазоре может способствовать быстрому распространению пламени при возгорании утеплителя или облицовки. Снижение риска достигается применением исключительно негорючих (НГ) материалов утеплителя, установкой противопожарных отсечек из негорючего материала (например, каменной ваты) на каждом этаже, а также тщательным выбором облицовки.

Ошибки проектирования и монтажа:  Неправильный расчет несущей способности кронштейнов, отсутствие компенсаторов температурных деформаций, неверно рассчитанная толщина зазора могут привести к деформациям, повышенной шумности (гулу) и даже обрушению системы.

Коррозия элементов: при использовании неоцинкованной стали или в условиях агрессивной среды возможно разрушение каркаса.

Заключение. Навесные вентилируемые фасады представляют собой технологически зрелую и высокоэффективную систему, доказавшую свою состоятельность в современных условиях строительства. Их основными преимуществами являются создание благоприятного температурно-влажностного режима ограждающей конструкции, значительное повышение энергоэффективности здания, долговечность и архитектурная универсальность.

Перспективы развития технологии НВФ видятся в следующих направлениях:

• 1.    Интеллектуализация: интеграция с системами «умный фасад», где вентилируемый зазор может оснащаться управляемыми клапанами, регулирующими интенсивность воздушного потока в зависимости от погодных условий. Это позволяет обеспечить естественную циркуляцию воздуха, что важно для управления влажностным режимом, защиты от конденсации и компенсации температурных деформаций, а также снизить энергопотребление за счет оптимизации теплового и светового режима, что особенно важно для регионов с контрастным климатом.

• 2.    Разработка новых материалов: создание облицовочных панелей с фотовольтаическими элементами для генерации энергии, а также самоочищающихся и фотокаталитических покрытий.

• 3.    Повышение пожарной безопасности: активные исследования в области антипиренов для полимерных материалов, и разработка новых классов полностью негорючих композитов.

Выводы. Таким образом, НВФ остаются и, вероятно, останутся в обозримом будущем одним из ключевых инструментов для создания комфортной, безопасной и энергоэффективной архитектурной среды.
