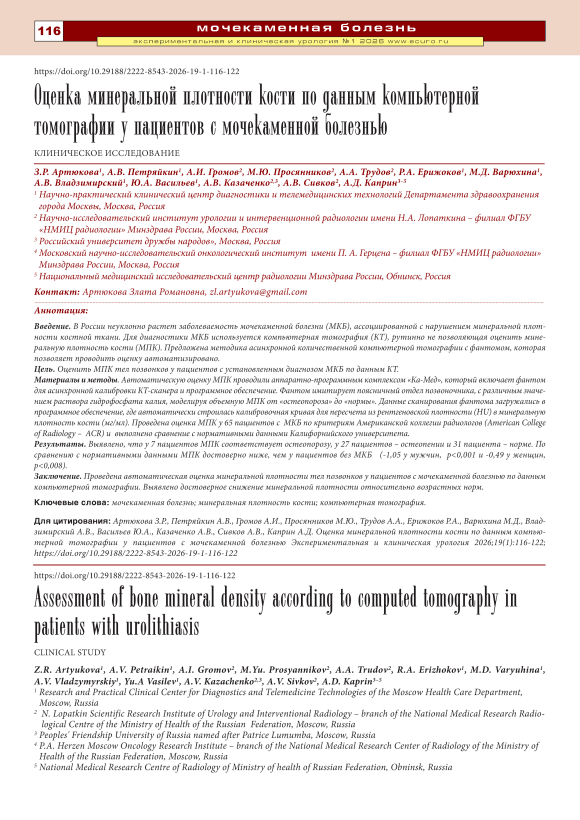

Оценка минеральной плотности кости по данным компьютерной томографии у пациентов с мочекаменной болезнью

экспериментальная и клиническая урология № 1 2026

Заболеваемость и распространенность мочекаменной болезни (МКБ) среди взрослого населения неуклонно растет во всех регионах Российской Федерации. С 2005 по 2019 гг. количество новых случаев уролитиаза увеличилось на 14,0% [1]. МКБ чаще встречается у мужчин, чем у женщин (соотношение около 3:1) и проявляется в основном в возрасте 40–50 лет. Рецидивирование МКБ отмечается в 30–50% в течение 5–10 лет после первого эпизода [2]. Популяционные исследования продемонстрировали, что у пациентов с установленным диагнозом МКБ существует повышенный риск переломов [3–5].

В соответствии с клиническими рекомендациями Минздрава России пациентам с проявлениями МКБ рекомендуется выполнять компьютерную томографую (КТ) почек и мочевыводящих путей без контрастного усиления для планирования консервативного или оперативного лечения,с целью визуализации конкрементов мочевых путей, определения их локализации, размеров, количества и плотности [2]. Однако КТ не является методом выбора измерения минеральной плотности кости (МПК). Для этого применяется специализированная методика количественной компьютерной томографии (ККТ), которая требует синхронного или асинхронного фантома для калибровки КТ-сканера и специального программного обеспечения (ПО) [6, 7].

ККТ проводит дифференцировку трабекулярного и кортикального слоев кости,что важно для анализа метаболически активной губчатой костной ткани тел позвонков. При стандартной процедуре сканирования оценка МПК проводится в телах двух позвонков в диапазоне от Th12 до L4, предпочтительнее всего в L1 и L2 [6, 8]. Стоит отметить, что метод ККТ больше подходит для предсказания последующих переломов, чем двухэнергетическая рентгеновская абсорбциометрия – «золотой стандарт» определения МПК [9]. В позициях Международной ассоциации по клинической денситометрии отражена возможность оценки снижения рентгеновской плотности (РП) костной ткани по данным КТ с использованием единиц Хаунсфилда (HU) [6]. Существующие работы демонстрируют корреляцию между значениями единиц HU и МПК, а также ряд работ обосновывает использование единиц HU для предсказания перелома [10–12].

Ранее в Научно-практическом клиническом центре диагностики и телемедицинских технологий был разработана асинхронная методика количественной компьютерной томографии,для перевода единиц рентгеновской плотности в единицах HU в МПК (мг/мл) с использованием фантомного моделирования, которая аналогична ранее разработанной технологии ККТ [13]. Используя данную методику можно оценить МПК по критериям Американской коллегии радиологов (American College of Radiology, ACR) в ходе проведения рутинных КТ-исследований [14]. Таким образом, определена возможность количественной оценки МПК позвоночника у пациентов с МКБ и ранее выполненной КТ органов брюшной полости,без проведения дополнительного исследования после калибровки КТ-сканера с помощью асинхронной количественной компьютерной томографии.

Цель – oценить МПК тел позвонков у пациентов с установленным диагнозом МКБ по данным КТ.

МАТЕРИАЛЫ И МЕТОДЫ

Проведено одноцентровое ретроспективное исследование в ходе, которого оценивалась МПК тел позвонков у пациентов с МКБ по данным компьютерной томографии органов брюшной полости (КТ ОБП).

Характеристика обследованных пациентов с МКБ предоставлена в табл. 1. Всего обследованы 65 пациентов в возрасте от 18 до 75 лет средний возраст составил 50 лет. Соотношение мужчин и женщин в исследовании составило 0,86.

Всем пациентом было выполнено КТ-исследование в интервале 3 мес после сканирования фантома. В течении данного интервала не производилась замена рентгеновской трубки, узлов томографа и обновление программного обеспечения.

КТ ОБП выполнялись пациентам для уточнения наличия конкрементов в почках или мочеточниках, или контрольное исследование после оперативного вмешательства по поводу конкрементов.

Исследования выполнялись на КТ сканере Aquili-on 128 (Canon, Нидерланды), 128 срезов. Параметры КТ-сканирования пациентов и фантома соответствовали стандартному протоколу исследования органов брюшной полости: напряжение на рентгеновской трубке – 120 кВ; подбор тока автоматически (Sure Exposure 3D ); толщина срезов 1,0 мм; питч 0,828; фильтр реконструкции (kernel) для мягких тканей с коррекцией эффекта усиления жесткости рентгеновского пучка (FC08).

Для автоматической оценки МПК тел позвонков применялся аппаратно-программный комплекс (АПК) «Ка-Мед», который реализует методику асинхронной

ККТ с применением фантомного моделирования. В состав АПК «Ка-Мед» входит: фантом для асинхронной калибровки КТ-сканера и программное обеспечение (ПО) «Ка-Мед». В нашем исследовании мы применяли разработанный ранее в фантом РСК ФК 2 (разработка средств контроля, фантом калиевый, вторая модификация) или другое название фантом ден-ситометрический (ФД-1). Фантом представляет собой полый цилиндр, который заполнен водой. В цилиндре размещена конструкция, имитирующая поясничный отдел позвоночника.Модели позвонков заполнены раствором гидрофосфата калия (K 2 HPO 4 ) с различной объемной концентрацией МПК, от «нормы» до «остеопороза»: 50,13; 100,19; 150,38; 200,49; 250,65; 350,79; 450,10; 551,21. Парафиновые накладки толщиной 38 мм имитируют подкожно-жировую клетчатку (рис. 1)

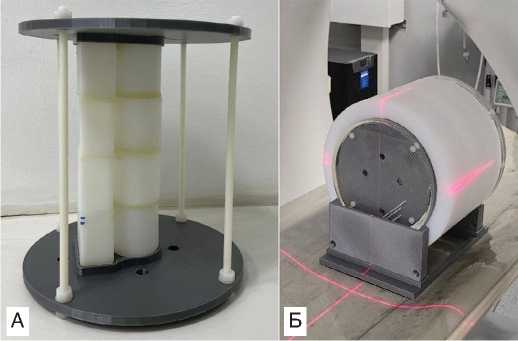

Рис. 1. А – конструкция фантома ФД-1; Б – расположение фантома ФД-1 во время сканирования в аппарате КТ

Fig. 1. A – сonstriction of the densitometric phantom; Б – рositioning of the densitometric phantom during scanning in the CT scan

Фантом ФД-1 помещался в центре деки стола КТ-сканера в соответствии с укладкой пациента при КТ ОБП (рис. 1, Б). После сканирования данные сохра-

Таблица 1. Характеристика группы пациентов

Table 1. Characterization of the patient group

Параметры Parameters	Мужчины Male	Женщины Female	Мужчины и женщины Male and female
Число пациентов с МКБ The number of patients with urolithiasis	30	35	65
Число пациенты, у которых выявлены конкременты по данным КТ The number of patients with stones detected on CT scans, n	23	30	53
Число пациенты после перенесенных операций по поводу МКБ The number of patients after surgery for urolithiasis	7	5	12
Число пациентов старше 50 лет The number of patients over 50 years old	18	17	35
Средний возраст, лет (M±SD) Mean age, years (M±SD)	50±14	49±14	50±14
Возраст, лет, ME [Q1; Q3] Age, years: ME [Q1; Q3]	53 [41; 61]; 18; 73	48 [39,5; 60]; 22; 73	65 [40; 60]; 18; 73

Примечание. М – среднее значение, SD – стандартное отклонение, ME – медиана, Q1 – 1 квартиль, Q3 – 3 квартиль Note. M – mean value, SD – standard deviation, ME – median, Q1 – 1st quartile, Q3 – 3rd quartile экспериментальная и клиническая урология

нялись в формате DICOM и загружалось в ПО «Ка-Мед». Далее использовался модуль построения калибровочной кривой, в котором автоматически анализировались результаты сканирования фантома ФД-1: проводилась автосегментация моделей позвонков и рассчитывалась усредненная РП в единицах HU, путем линейной аппроксимации подбирались коэффициенты пересчета из единиц HU в МПК (мг/мл) для интервала от «0» до «200» мг/мл. Данные калибровки фантома РСК-ФК 2 сохранялись и формировались в виде таблицы (рис. 2).

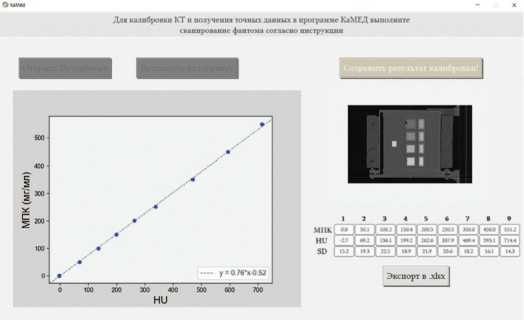

Рис. 2. Формирование калибровочной кривой в АПК «Ка-Мед» для получения коэффициента пересчета из РП в единицах HU (x) в МПК в мг/мл (y): y=0,76x-0,52

Fig. 2. Formation of the calibration curve in «Ka-Med» to obtain the coefficient of conversion of CT density in units HU (x) to bone mineral density in mg/ml (y): y=0,76x-0,52

После калибровки КТ-сканера проводилось сканирование пациента, у которого измерялась РП тел позвонков (Th11 – L3) врачом-рентгенологом, в программе просмотра DICOM-файлов – АПК АрхиМед. Измерение проводилось на бесконтрастной серии, после мультипланарной реконструкции, толщина среза увеличивалась до 1 см. Определялся срединный срез и проводилась разметка в теле позвонка без захвата позвоночной вены и кортикальных пластинок.

Анализировались данные по каждому пациенту, учитывая рассчитанные значения МПК в мг/мл для внесенных значений HU с учетом калибровок. Данные для нескольких позвонков усреднялись и сравнивались с нормативными данными Калифорнийского университета – UCSF (University of California, San Francisco) для возраста и абсолютными значениями по критериям ACR 2023, где при остеопорозе данный показатель – <80 мг/мл, при остеопении – >80 и <120 мг/мл, при норме – >120 мг/мл.

В исследование были включены все пациенты с установленным диагнозом МКБ, которым было выполнено КТ ОБП на откалиброванном КТ-сканере в период с декабря 2022 по март 2023 г. (3 мес после сканирования фантома с учетом рекомендаций) [15]. Была проведена оценка полученных данных МПК с нормативными критериями UCSF с использованием биномиального теста.Все расчеты были проведены в Statistica 12 и Excel.

РЕЗУЛЬТАТЫ

По данным исследования было выявлено, что у 7 (10,8%) пациентов обоих полов МПК, которое соответствует остеопорозу. Средний возраст данных пациентов составлял 64 года. МПК, соответствующей остеопорозу, преимущественно наблюдался у пациентов женского пола (n=5). У 27 (41,5%) пациентов МПК соответствовала остеопении и средний возраст таких пациентов составил 47 лет. Соотношение мужчин и женщин с остеопенией составило 1,1 (14:13). У остальных пациентов было выявлено нормально значение МПК (31 пациент, 47,7%) и их средний возраст составлял 46 лет. Эти данные отображены на рис. 3, где МПК пациентов с МКБ отмечены черными точками.Паци-енты, у которых МПК соответствовала остеопорозу, находились ниже красной линии, т.е. имели МПК <80 мг/мл, пациенты с остеопенией имели МПК в диапазоне между >120 мг/мл и <80 мг/мл. Пациенты выше желтой линии имели нормальное значение МПК (>120 мг/м).

Для оценки полученных значений МПК у пациентов МКБ относительно возрастных нормативных данных UCFS использовался биномиальный тест, заключающийся в определении достоверности смещения измеренных МПК пациентов выше; ниже средних значений, либо смещения не выявлено. Полученные данные демонстрировали значения МПК у пациентов с МКБ статистически значимо ниже соответствующих нормативных возрастных значений у мужчин ( p <0,001) и у женщин ( p <0,008) (табл. 2, рис. 3). Средний Z-критерий у мужчин составил -1,05 стандартного отклонения (SD); у женщин -0,49, что означает среднее снижение МПК у мужчин и женщин в соответствующих значениях SD. На рис. 3 наглядно демонстрируется, что большая часть полученных значений МПК у пациентов

Таблица 2. Сравнение полученных значений МПК у выборки с нормативными данными UCSF при p =0,05 Table 2. Comparison of the obtained bone mineral density values of the sample with the UCSF normative data at p =0,05

Параметр Parameter Нормативная база UCSF The normative data of UASF Мужчины Male Женщины Female Средний Z-критерий Mean Z-score -1,05 -0,49 Медиана Z-критерия Median Z-score -0,99 -0,70 p – значение p – value <0,001 <0,008 экспериментальная и клиническая урология № 1 2026 с МКБ (черные точки) находится ниже средних возрастных значений (синяя кривая).

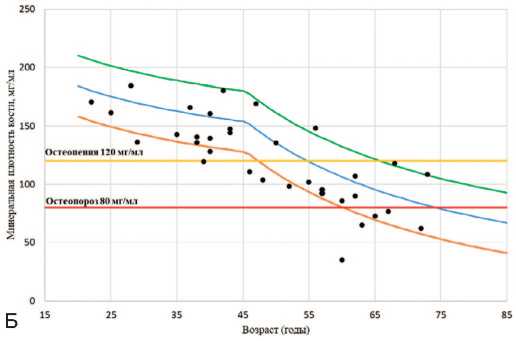

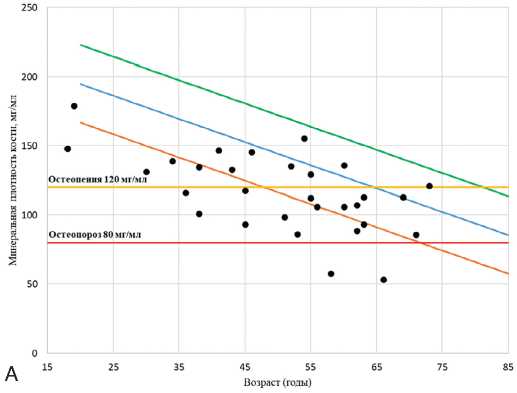

Рис. 3. Сравнение МПК у пациентов (мужчины – А, женщины – Б) с МКБ (черные точки) в сравнении с нормативными данными UCSF: значение МПК – синяя кривая, значение МПК +1 стандартное отклонение – зеленая кривая и значение МПК -1 стандартное отклонение – оранжевая кривая. Критерии ACR: красная линяя – остеопороз (<80 мг/мл), желтая – остеопения (>120 мг/мл – <80 мг/мл)

Fig.3. Comparison of bone mineral density in patients (male – A, female – B) with urolithiasis (black dots) compared to UCSF normative data: bone mineral density value – blue curve, bone mineral density value +1 standard deviation – green curve and bone mineral density value -1 standard deviation – orange curve. ACR practice guideline: red curve – osteoporosis (< 80 mg/ml), yellow curve – osteopenia (>120 mg/ml – <80 mg/ml)

ОБСУЖДЕНИЕ

В ходе исследования показано статистически значимые снижения объемной МПК тел позвонков при выполнении количественной компьютерной томографии у пациентов с МКБ относительно возрастных нормативных данных.

Данное наблюдение было выполнено с помощью проведения асинхронной ККТ и применением отечественного АПК «Ка-Мед» для КТ денситометрии. Существуют зарубежные программы для проведения КТ денситометрии, доступ к которым имеет ряд ограничений [16, 17].

Разработанный АПК «Ка-Мед», включает в себя фантом для асинхронной калибровки КТ-сканера и ПО с двумя внутренними программами: пересчет из единиц HU в МПК и диагностика остеопороза по критериям ACR [14, 18]. Данная методология имеет преимущество по сравнению с синхронными методами калибровки, позволяя проводить оценку МПК у пациентов с ранее выполненным КТ [16]. Помимо этого, в разработанном АПК «Ка-Мед» можно использовать данные РП, измеренные врачом-рентгенологом (в случае нашего исследования), и данные РП, которые были измерены специализированным сервисом искусственного интеллекта [19].

Отмечен интерес к оценке МПК у пациентов с установленным диагнозом МКБ.Проводится оценка взаимосвязи снижения МПК на фоне МКБ, оценивается природа конкрементов и их влияние на МПК, рассматривается снижение МПК, как предиктор рецидива МКБ [20–22]. Определено, что у пациентов с МКБ определяются факторы риска остеопороза по результатам анкетирования,а также сниженное МПК [23]. При этом МПК измерялась методом двухэнергетической рентгеновской абсорбциометрии (ДРА). Нами проведена была оценка МПК по данным КТ-денситометрии.Общее количество пациентов со сниженным МПК в нашем исследовании составило 34 (52,3%). Это хорошо коррелирует с данными другого исследования, где аномальное значение МПК было выявлено у 60% пациентов [24]. Однако всего у 10,8% пациентов отмечена МПК, которая соответствует остеопорозу. Это соответствует данным полученными в работах, где у 9,2 и 12% пациентов с конкрементами был остеопороз [25, 26]. Это обусловлено возрастной особенностью групп пациентов, так в нашем исследовании средний возраст составил 50 лет.

Следует отметить, что наблюдалась тенденция снижения МПК относительно нормативной кривой UCSF (на -1,05 у мужчин и на -0,49 у женщин по среднему Z-критерию). Результаты настоящего исследования подтверждаются в других исследованиях. Например, в поперечном исследовании N HANES III мужчины с анамнезом МКБ и имели значительно более низкую МПК шейки бедренной кости, чем мужчины без анамнеза мочекаменной болезни (-0,051, p <0,001) [26]. Также демонстрировалось, что МПК у пациентов с МКБ была ниже относительно пациентов без МКБ при выполнении ДРА, как поясничном отделе позвоночника (1,21 vs 1,04 г/см², p <0,001), так и в шейке бедренной кости (0,98 vs 0,86 г/см², p =0,01) [24].

ЗАКЛЮЧЕНИЕ

Проведена оценка минеральной плотности тел позвонков у пациентов с установленным диагнозом МКБ по данным КТ, используя разработанный аппаратно-программный комплекс для асинхронной количественной КТ «Ка-Мед» с применением фантомного моделирования. Полученные значения минеральной экспериментальная и клиническая урология

плотности кости у пациентов с МКБ достоверно снижены относительно возрастных нормативных данных

для мужчин и женщин.
