Типовой разрез верхнедевонско-турнейских продуктивных нефтеносных отложений доманикового типа осевых зон Камско-Кинельской системы прогибов (опорная скв. Мелекесская-1)

Верхнедевонско-турнейские карбонатные отложения являются одним из основных нефтегазоносных комплексов в пределах центральной и восточной частей Волго-Уральской нефтегазоносной провинции. В последнее время при поисковых работах большое внимание уделяется верхнедевонским отложениям осевых зон Камско-Кинельской системы прогибов в качестве нетрадиционного источника УВ.

Среднефранско-фаменские отложения этих зон представлены высокоуглеродистыми карбонатно-кремнистыми отложениями доманикового типа, с которыми связана промышленная нефтеносность на территориях Самарской, Оренбургской областей и Республики Татарстан, где открыты и поставлены на баланс в качестве нетрадиционных следующие месторождения: Бавлинское, Ромашкинское (444 и 570), Троицкое, Красногорское, Лещевское, Юж-но-Неприковское.

Опорная скв. Мелекесская-1 является типовым разрезом для осевых зон Усть-Черемшанского, Му-ханово-Ероховского, Актаныш-Чишминского, Нижнекамского, Шалымского, Калининского и других палеопрогибов Камско-Кинельской системы прогибов [1].

Успешность проведения поисковых работ на нефть и газ напрямую связана с наличием надежного стратиграфического каркаса для отложений, слагающих перспективные нефтегазоносные комплексы, в том числе и для верхнедевонско-турнейского. Изучение этих отложений Камско-Кинельской системы прогибов проводилось с конца 1950-х гг. Строение и биостратиграфическое обоснование связанных с ними клиноформных и депрессионных комплексов наиболее подробно рассмотрено в ряде работ [1–9].

Тем не менее вопросы стратиграфического расчленения этих комплексов являются актуальной за-

дачей, так как в пределах центральной, внутренней и внешней прибортовых зон палеопрогибов отложения отличаются чрезвычайной изменчивостью строения, вариациями мощности и полноты стратонов и различным соотношением пород-коллекторов, флюидоупоров и пород доманикового типа. В связи с этим было проведено повторное изучение этих отложений в опорной скв. Мелекесская-1, являющейся стратотипическим разрезом осевых зон Камско-Кинельской системы прогибов. Расчленение основано на новых данных по конодонтам, радиоляриям и фораминиферам с учетом материалов по микрофауне, микрофлоре и макрофауне прежних лет.

Материал

Материалом для исследования послужили 420 петрографических шлифов, хранящихся во ВНИГНИ, а также дополнительно 315 шлифов, изготовленных из керна скважины, находящегося в кернохранилище Апрелевского отделения ВНИГНИ. Для микропалеонтологических исследований с целью выделения конодонтов было отобрано 111 образцов, для палинологических исследований фран-ских отложений — 16 образцов.

Общая характеристика разреза

Опорная скв. Мелекесская-1 (рис. 1) пробурена в осевой части Усть-Черемшанского палеопрогиба, входящего в Камско-Кинельскую систему прогибов, которая контролировала осадконакопление в течение позднего девона – раннего карбона и обусловила фациальную дифференциацию окраинного эпиконтинентального бассейна.

Разрез скважины выбран в качестве типового для Усть-Черемшанской структурно-фациальной зоны [3, 4]. Верхнедевонские отложения объединены в алькеевскую серию, составленную

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

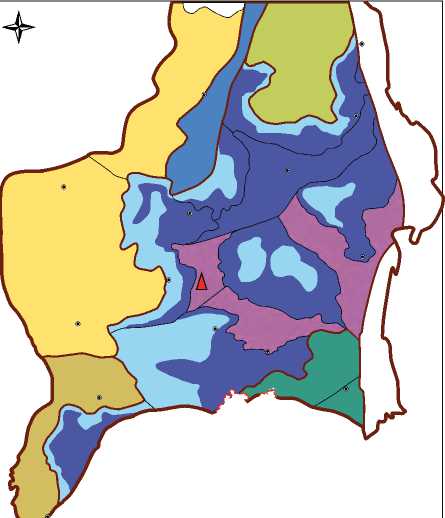

Рис. 1. Положение опорной скв. Мелекесская-1 (A) и карты распространения серий и свит в пределах Волго-Уральского субрегиона (B–D)

Fig. 1. Map of Melekesskaya-1 key well location (A) and maps of groups and formations coverage in Volga-Urals subregion (B–D)

PROBLEMS OF PALEOZOIC STRATIGRAPHY

Усл. обозначения к рис. 1

Legend for Fig. 1

A — положение опорной скв. Мелекесская-1; распространение серий и свит: B — серий верхнего девона, C — свит нижнего турне, D — свит верхнего турне (черепетский и кизеловский горизонты).

Границы ( 1 – 3 ): 1 — субрегиона, 2 — структурно-фациальных областей, 3 — структурно-фациальных зон; 4 — опорная скв. Мелекесская-1; 5 — крупные города России; 6 — зона отсутствия отложений; серии верхнего девона ( 7 – 15 ): 7 — нижегородская, 8 — шиховская, 9 — камская, 10 — урмарская, 11 — улеминская, 12 — алькеевская, 13 — терсинская, 14 — вахитовская, 15 — соль-илецкая; свиты нижнетурнейского подъяруса ( 16 – 24 ): 16 — новоусмановская, 17 — золотоозерская (стратотип — скв. Мелекесская-1), 18 — малокустовская, 19 — шавриновская, 20 — благословенская, 21 — нылгинская, 22 — новосадская, 23 — вершиновская, 24 — воронцовская; свиты черепетского и кизеловского горизонтов верхнетурнейского подъяруса ( 25 – 33 ): 25 — пролетарская, 26 — майоровская, 27 — якшегульская, 28 — пилюгинская, 29 — ерыклинская, 30 — маркетов-ская, 31 — сюровайская, 32 — прудовская, 33 — можгинская

A — Map of Melekesskaya-1 key well location; distribution of groups and formations: B — Upper Devonian groups, C — Lower Tournaisian formations, D — Upper Tournaisian (Cherepetian and Kizelian regional substages) formations.

Boundaries (1–3): 1 — subregion, 2 — structural and facies areas, 3 — structural and facies zones; 4 — Melekesskaya-1 key well; 5 — large Russian cities; 6 — zone of the deposits absence; Upper Devonian Group (7–15): 7 — Nizhny Novgorod, 8 — Shikhovo, 9 — Kama, 10 —Urmary, 11 — Ulema, 12 — Alkeevo, 13 — Tersa, 14 — Vakhitovsky, 15 — Sol-Iletsk; formations of Lower Tournaisian substage (16–24): 16 — Novoe Usmanovo, 17 — Zolotoe Ozero (typical section — Melekesskaya-1 key well), 18 — Malye Kusty, 19 — Shavrino, 20 — Blagoslovenka, 21 — Nylga, 22 — Novosad, 23 — Vershinovka, 24 — Vorontsovsky; formations of Upper Tournaisian Cherepetian and Kizelian regional substages (25–33): 25 — Proletarsky, 26 — Maiorovsky, 27 — Yakshegul, 28 — Pilyugino, 29 — Erykla, 30 — Marketovka, 31 — Syurovay, 32 — Prudy, 33 — Mozhga преимущественно глинисто-кремнисто-карбонат-ными отложениями доманикового типа, среди которых широко распространены высокоуглеродистые карбонатно-кремнистые породы сланцеватой текстуры (см. рис. 1 B). Алькеевская серия включает кузнечихинскую, могутовскую, доманиковую, мендымскую, аскынскую (франский ярус) и мало-черемшанскую (фаменский ярус) свиты [3]. В тур-нейских отложениях установлены золотоозерская и ерыклинская свиты (см. рис. 1 C, D), входящие в состав нижнекаменноугольного углеродистого гли-нисто-кремнисто-карбонатного комплекса, и ел-ховская свита карбонатно-глинистого состава [4]. Для кузнечихинской и малочеремшанской свит верхнего девона, а также вышеупомянутых турней-ских свит разрез скв. Мелекесская-1 является стратотипом [3, 4].

Верхнедевонские и турнейские отложения в разрезе представлены глубоководными фациями, в которых встречены конодонты, радиолярии, тен-такулиты, аммоноидеи, брахиоподы, остракоды, фораминиферы и др. Детальное расчленение проведено по комплексам конодонтов, фораминифер, радиолярий и миоспор.

Верхнедевонские высокоуглеродистые крем-нисто-карбонатные отложения доманикового типа

Франские и фаменские отложения слагают аль-кеевскую серию, формировавшуюся в глубоководных условиях центральной и внутренних бортовых зон Камско-Кинельской системы прогибов. В составе франского яруса выделены кузнечихинская, мо-гутовская, доманиковая, мендымская и аскынская свиты (рис. 2).

Кузнечихинская свита (интервал 2112– 2166 м), слагающая основание серии и соответствующая тиманскому горизонту нижнефранского подъяруса, отличается преимущественно глинистым составом пород и представлена глинами, в нижней части содержащими алевритовый матери- ал, с редкими прослоями органогенных и обломочных известняков. Свита делится на две подсвиты и содержит два комплекса миоспор, характеризующих зону Raistrikia bucera-Archaezonotriletes vari-abilis insignis, отвечающую тиманскому и сарга-евскому горизонтам. Нижний комплекс миоспор, установленный в нижней подсвите (интервалы 2152-2158 и 2158-2162 м), сопоставим с ассоциацией зоны Spelaeotriletes bellus – Densosporites meyeriae, выделенной для нижней части тиманской свиты на Южном Тимане [10]. В верхней подсвите определен комплекс миоспор (интервал 2116,4– 2152 м), коррелируемый с зоной Perotriletes vermic-ulatus – Spelaeotriletes domanicus, соответствующий большей части тиманского горизонта [10]. В верхах верхней подсвиты (интервал 2112-2116,4 м) обнаружены единичные конодонты Mesotaxis falsiovalis и Icriodus symmetricus, что указывает на зону falsiova-lis, возможно, Early falsiovalis (рис. 3). Встреченные ассоциации микрофоссилий, а также находки бра-хиопод Uchtospirifer cf. nalivkini подтверждают ти-манский возраст свиты. Мощность 54 м.

Могутовская свита (интервал 2089–2112 м), отвечающая по объему саргаевскому горизонту нижнефранского подъяруса, имеет глинисто-крем-нисто-карбонатный состав и представлена пачкой переслаивания бурых и темно-бурых почти черных углеродистых глинисто-кремнисто-карбонатных сланцеватых пород и слабоуглеродистых серых и коричневато-серых известняков. В интервале 2089,3–2108,7 м обнаружены конодонты Мesotaxis falsiovalis , М. asymmetrica , М. bogoslovskyi , М. costalli-formis , Polygnathus denisbriceae , Po. pollocki , Po. xylus , Po. dengleri dengleri , Ancyrodella alata , A. soluta , A. ro-tundiloba , Palmatolepis transitans, Icriodus symmetricus (см. рис. 3). Встреченная ассоциация близка к комплексу конодонтов саргаевского горизонта центральных районов Русской платформы [11, 12], а также обнаруживает большое сходство с комплексом усть-ярегского (саргаевского) горизонта Южного Тимана, отвечающего стандартным конодонтовым

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

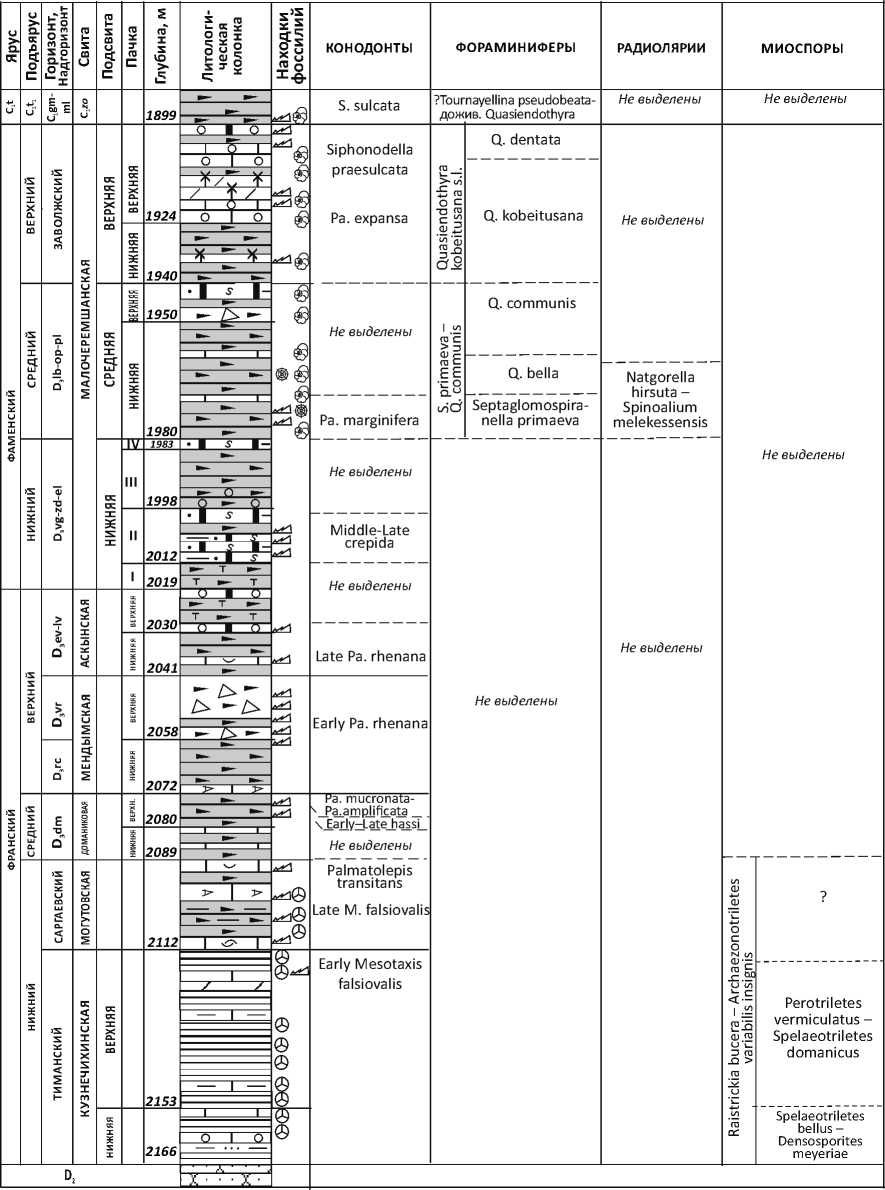

Рис. 2. Литолого-стратиграфический разрез и зональное расчленение верхнедевонских отложений в скв. Мелекесская-1

Fig. 2. Lithologic and stratigraphic section and zonal subdivision of Upper Devonian deposits in Melekesskaya-1 well

10 u

Усл. обозначения к рис. 2

Legend for Fig. 2

Высокоуглеродистые сланцеватые породы ( 1 – 4 ): 1 — карбонатно-кремнистые, 2 — карбонатно-кремнистые с туфогенным материалом, 3 — глинисто-карбонатно-кремнистые, 4 — карбонатно-кремнистые с включениями обломочных карбонатов; 5 — известняковые конгломератобрекчии с углеродистым кремнисто-карбонатным заполнителем; 6 — известняки; 7 — известняки кремнистые, углеродистые, микрокристаллические с реликтами радиолярий; 8 — известняки тентакулитовые; 9 — известняки органогенно-обломочные; 10 — известняки биоморфно-детритовые; 11 — известняки шламово-микрозер-нистые с кальцитизированными спикулами кремневых губок; 12 — известняки глинистые; 13 — мергели; 14 — глины, аргиллиты; 15 — алевролиты; 16 — песчаники; микрофоссилии ( 17 – 20 ): 17 — конодонты, 18 — фораминиферы, 19 — радиолярии, 20 — миоспоры.

D 2 — средний девон; C 1 t — турнейский ярус нижнего карбона; горизонты: D 3 dm — доманиковый; D 3 rc — речицкий D 3 vr — воронежский; D₃ev-lv — евлановский и ливенский; D₃vg-zd-el — волгоградский, задонский и елецкий; D₃lb-op-pl — лебедянский оптуховский плавский; D₃gm-ml — гумеровский и малевский

High-carbonaceous shaly rocks ( 1 – 4 ): 1 — carbonate-siliceous, 2 — carbonate-siliceous with tuffaceous material, 3 — argillaceous-carbonate-siliceous, 4 — carbonate-siliceous with clastic carbonate inclusions; 5 — limestone conglomerate-breccia with carbonaceous siliceous-carbonate joining material; 6 — limestone; 7 — siliceous, carbonaceous microcrystalline limestone with radiolarian relics; 8 — tentaculitic limestone; 9 — bioclastic limestone; 10 — biomorphic-detrital limestone; 11 — sedimentmicrograined limestone with calcitized spongioid spicules; 12 — argillaceous limestone; 13 — marl; 14 — clay, claystone; 15 — siltstone; 16 — sandstone; microfossils ( 17 – 20 ): 17 — conodonts, 18 — foraminifers, 19 — radiolarians, 20 — miospores.

D2 — Middle Devonian; C1t — Lower Carboniferous Tournaisian stage; regional substages: D3dm — Domanikian; D3rc — Rechitsian; D3vr — Voronezhian; D3ev-lv — Evlanovian and Livnian; D3vg-zd-el — Volgogradian, Zadonskian, and Eletsian; D3lb-op-pl — Lebedyanian, Optukhian, and Plavian; D3gm-ml — Gumerovian and Malevkian зонам Late falsiovalis и transitans [13]. Палинологи-чески свита охарактеризована в интервале 2099,3– 2112,4 м. Наиболее полный спектр миоспор определен в интервале 2108,7–2112,3 м и представлен следующими видами: Archaeozonotriletes variabilis, A. variabilis var. insignis, Stenozonotriletes extensus var. minor, Retusotriletes communis var. minor, Apiculatispo-ris eximius, Acanthotriletes tenuispinosus, Chelinospo-ra timanica, Archaeozonotriletes densus, единичными экземплярами плохой сохранности Cristatisporites triangulatus, Raistrickia bucera, Spelaeotriletes cf. in-stabilis, Densosporites sorokinii. Присутствуют мелкие Tracytriletes subminor, Lophotriletes exiquus, Camarozo-notriletes cf. devonicus, Geminospora rugosa, G. basilaria [5]. Впервые появляется Lophozonotriletes gibberulus. Встреченные в могутовской свите миоспоры характерны для верхней части зоны Raistrickia bucera – Archaeozonotriletes variabilis insignis. Мощность 33 м.

Доманиковая свита (интервал 2072–2089 м), соответствующая доманиковому горизонту сред-нефранского подъяруса, представлена высокоуглеродистыми карбонатно-кремнистыми сланцеватыми породами с прослоями тентакулитовых известняков, радиоляритов и сапропелитов. В породах развито послойное окремнение. Породы содержат два комплекса конодонтов, характерных для доманикового горизонта. Нижний комплекс определен в интервале 2073–2077,4 м и содержит Palmatolepis spinata , Pa. transitans , Pa. bohemica , Pa. orbicularis , Pa. maximovae , Pa. punctata , Polygnathus xylus , Po. praepolitus , Ancyrodella lobata и A.g igas (см. рис. 3) . Этот комплекс аналогичен ассоциации зоны Ancyrognathus ancyrognathoideus – Palmatolepis orbicularis средней пачки доманикового горизонта депрессионных разрезов Южного Тимана [13], сопоставляемой со стандартной конодонтовой зоной hassi. Верхний комплекс, обнаруженный в интервале 2068–2073 м, содержит конодонты Palmatolepis domanicensis , Pa. kireevae , Pa. hassi , Pa. amplificata , Pa.

mucronata , Pa. ormistoni , Pa. proversa , характерные для верхней пачки доманикового горизонта Южного Тимана. Вмещающие отложения отнесены к местной конодонтовой зоне Palmatolepis mucronata – Pa. amplificata, в настоящее время сопоставляемой с верхней частью стандартной зоны Late hassi [14]. Мощность 17 м.

Мендымская свита (интервал 2041–2072 м) в объеме речицкого и воронежского горизонтов верхнефранского подъяруса состоит из двух пачек. Нижняя пачка сложена высокоуглеродистыми сланцеватыми породами с послойными скоплениями тентакулитов, радиолярий, остракод и остатков рыб, а верхняя — известняковыми конгломерато-брекчиями, состоящими из обломков водорослевых колоний, мшанок, строматопорат, пелитоморфных, шламово-детритовых и органогенно-обломочных известняков, а также биокластов моллюсков, остра-код, тентакулитов, брахиопод, иглокожих и углеродистого кремнисто-карбонатного заполнителя. Верхняя пачка является региональным реперным уровнем — это так называемый воронежский репер. Мендымская свита содержит комплекс конодонтов, отличающийся высоким таксономическим разнообразием и численностью. В нем преобладают многочисленные представители Palmatolepis semi-chatovae, а также пальматолепиды, характерные для мендымского горизонта: Palmatolepis timanensis , Pa. mulleri , Pa. ederi , Pa. nasuta , часто встречается Palmatolepis jamieae (см. рис. 3) . Наряду с ними присутствуют виды, появившиеся еще в верхней части доманикового горизонта ( Palmatolepis mucronata , Pa. kireevae , Pa. domanicensis ) и широко известные в мендымском горизонте Palmatolepis ljaschenkoae , Pa. amplificata , Pa. ormistoni [13]. Редко встречаются Polygnathus evidens , Po. dubius , Po. lodinensis и Icriodus int.erjectus . Этот комплекс близок к комплексу мен-дымского горизонта Тимано-Печорской провинции, который относят к зоне Early rhenana. Мощность 32 м.

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

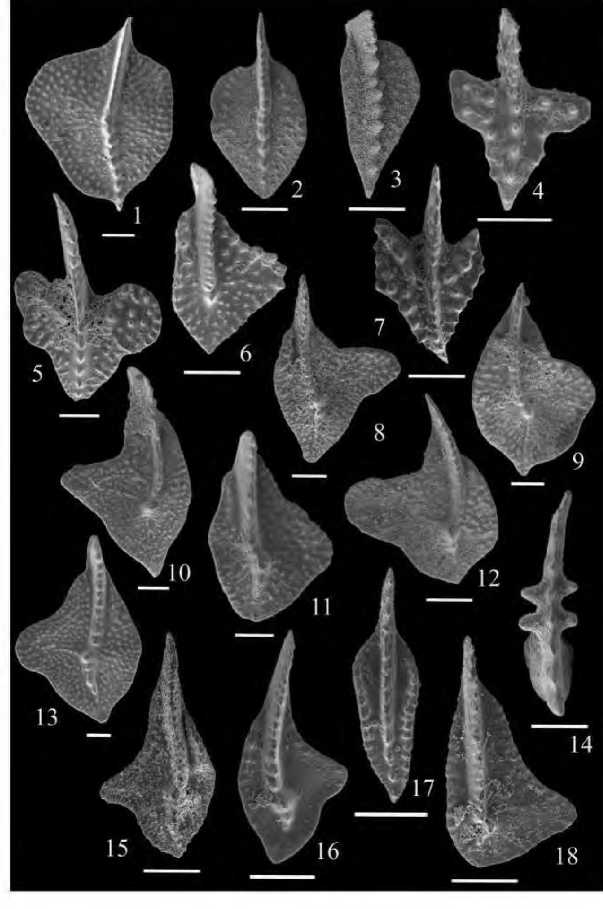

Рис. 3. Конодонты могутовской, доманиковой, мендымской и аскынской свит (франский ярус)

Fig. 3. Conodonts of Mogutovo, Domanik, Mendym, and Askyn formations (Frasnian Stage)

Фиг. 1-5 — могутовская свита, фиг. 6, 7, 9, 10 — доманиковая свита, фиг. 8, 11-14, 16, 17 — мендымская свита, фиг. 15, 18 — аскынская свита. Масштабная линейка 0,1 мм.

Фиг. 1. Mesotaxis asymmetrica (Bischoff et Ziegler, 1957), экз. № МЛ-1/1, инт. 2104,0– 2108,7 м, обр. 8669. Фиг. 2. Mesotaxis falsiovalis Sandberg, Ziegler et Bultynck, 1985, экз. № МЛ-1/6, инт. 2099,3–2104,0 м, обр. 8553. Фиг. 3. Mesotaxis bogoslovskyi Ovnatanova et Kuzmin, 1991, экз. № МЛ-1/5, инт. 2099,3–2104,0 м, обр. 8553. Фиг. 4. Ancyrodella alata Glenister et Klapper, 1966, экз. № МЛ-1/2, инт. 2104,0–2108,7 м, обр. 8653. Фиг. 5. Ancyrodella rotundiloba (Bryant, 1921), экз. № МЛ-1/3, инт. 2104,0– 2108,7 м, обр. 8653. Фиг. 6. Palmatolepis spinata Ovnatanova et Kuzmin, 1991, экз. № МЛ-1/ 9, инт. 2073,0–2077,4 м, обр. 8467. Фиг. 7. Ancyrodella lobata Branson et Mehl, 1934, экз. № МЛ-1/10, инт. 2073,0– 2077,4 м, обр. 8441. Фиг. 8. Palmatolepis amplificata Klapper, Kuzmin et Ovnatanova, 1996, экз. № МЛ-1/19, инт. 2058,7– 2060,24 м, обр. 8203. Фиг. 9. Palmatolepis orbicularis Ovnatanova et Kuzmin, 1991, экз. № МЛ-1/11, инт. 2068,0–2079,0 м, обр. 8357. Фиг. 10. Palmatolepis mucronata Klapper, Kuzmin et Ovnatanova, 1996, экз. № МЛ-1/12, инт. 2068,0–2079,0 м, обр. 8357. Фиг. 11. Palmatolepis jamieae Ziegler et Sandberg, 1990, экз. № МЛ-1/ 24, инт. 2048,0– 2053,0 м, обр. 8134. Фиг. 12. Palmatolepis semichatovae Ovnatanova, 1976, экз. № МЛ-1/20, инт. 2058,7–2060,24 м, обр. 8203; Фиг. 13. Palmatolepis hassi Muller et Muller, 1956, экз. № МЛ-1/ 25, инт. 2048,0–2053,0 м, обр. 8134. Фиг. 14. Icriodus interjectus Kuzmin et Ovnatanova, 1993, экз. № МЛ-1/ 23, инт. 2053,1–2055,1 м, обр. 8157. Фиг. 15. Palmatolepis subrecta Miller et Youngquist, 1947, инт. 2035,8–2041,0 м, обр. 8024: экз. № МЛ-1/39; Фиг. 16. Palmatolepis nasuta Muller, 1956, экз. № МЛ-1/ 27, инт. 2048,0–2053,0 м, обр. 8134. Фиг. 17. Polygnathus lodinensis Polsler, 1969, экз. № МЛ-1/22, инт. 2058,7–

2060,24 м, обр. 8203. Фиг. 18. Palmatolepis juntionensis Han, 1987, экз. № МЛ-1/38, инт. 2035,8–2041,0 м, обр. 8024

Figs. 1-5 — Mogutovo Fm, figs. 6, 7, 9, 10 — Domanik Fm, figs. 8, 11-14, 16, 17 — Mendym Fm, figs. 15, 18 — Askyn Fm. Scale bar 0.1 mm.

Fig. 1. Mesotaxis asymmetrica (Bischoff et Ziegler, 1957), spec. № ML-1/1, int. 2104,0–2108,7 м, sample 8669. Fig. 2. Mesotaxis falsiovalis Sandberg, Ziegler et Bultynck, 1985, spec. № ML-1/6, int. 2099,3–2104,0 м, sample 8553. Fig. 3. Mesotaxis bogoslovskyi Ovnatanova et Kuzmin, 1991, spec. № ML-1/5, int. 2099,3–2104,0 м, sample 8553. Fig. 4. Ancyrodella alata Glenister et Klapper, 1966, spec. № ML-1/2, int. 2104,0–2108,7 м, sample 8653. Fig. 5. Ancyrodella rotundiloba (Bryant, 1921), spec. № ML-1/3, int. 2104,0–2108,7 м, sample 8653.Fig. 6. Palmatolepis spinata Ovnatanova et Kuzmin, 1991, spec. № ML-1/ 9, int. 2073,0– 2077,4 м, sample 8467. Fig. 7. Ancyrodella lobata Branson et Mehl, 1934, spec. № ML-1/10, int. 2073,0–2077,4 м, sample 8441. Fig. 8. Palmatolepis amplificata Klapper, Kuzmin et Ovnatanova, 1996, spec. № ML-1/19, int. 2058,7–2060,24 м, sample 8203. Fig. 9. Palmatolepis orbicularis Ovnatanova et Kuzmin, 1991, spec. № ML-1/11, int. 2068,0–2079,0 м, sample 8357. Fig. 10. Palmatolepis mucronata Klapper, Kuzmin et Ovnatanova, 1996, spec. № ML-1/12, int. 2068,0–2079,0 м, sample 8357. Fig. 11. Palmatolepis jamieae Ziegler et Sandberg, 1990, spec. № ML-1/ 24, int. 2048,0–2053,0 м, sample 8134. Fig. 12. Palmatolepis semichatovae Ovnatanova, 1976, spec. № ML-1/20, int. 2058,7–2060,24 м, sample 8203; Fig. 13. Palmatolepis hassi Muller et Muller, 1956, spec. № ML-1/ 25, int. 2048,0–2053,0 м, sample 8134. Fig. 14. Icriodus interjectus Kuzmin et Ovnatanova, 1993, spec. № ML-1/ 23, int. 2053,1–2055,1 м, sample 8157. Fig. 15. Palmatolepis subrecta Miller et Youngquist, 1947, int. 2035,8– 2041,0 м, sample 8024: spec. № ML-1/39; Fig. 16. Palmatolepis nasuta Muller, 1956, spec. № ML-1/ 27, int. 2048,0– 2053,0 м, sample 8134. Fig. 17. Polygnathus lodinensis Polsler, 1969, spec. № ML-1/22, int. 2058,7–2060,24 м, sample 8203. Fig. 18. Palmatolepis juntionensis Han, 1987, spec. № ML-1/38, int. 2035,8–2041,0 м, sample 8024

PROBLEMS OF PALEOZOIC STRATIGRAPHY

Аскынская свита (интервал 2019–2041 м), соответствующая евлановскому и ливенскому горизонтам верхнефранского подъяруса, слагается высокоуглеродистыми карбонатно-кремнистыми сланцеватыми породами, образующими две пачки. Для нижней пачки характерно присутствие в ее составе большого числа тентакулитов, ориентированных по напластованию и образующих микропрослои и микролинзы, а также остатков радиолярий, рыб, конодонтов. В пачке содержится большое количество пропластков микрокристаллических известняков, создающих в породах полосчатую текстуру. Верхняя пачка аскынской свиты характеризуется существенно кремнистым составом и содержит большое количество вулканогенного материала. В ней наблюдается практически полное отсутствие органогенных остатков. Комплекс конодонтов в нижней части свиты (интервал 2035,8–2041 м) представлен разнообразными пальматолепида-ми, полигнатидами, анцироделлами и икриодида-ми. Среди пальматолепид встречаются Pa. foliacea , Pa. eureka , Pa. kireevae , Pa. juntionensis , Pa. elegantula , Pa. kaledai , Pa. ormistoni , Pa. ederi , Pa. anzhelae и Pa. subrecta . Присутствуют также немногочисленные Polygnathus krestovnikovi , Po. maximovae и Ancyrodella ioides (см. рис. 3). Комплекс конодонтов, найденный в нижней пачке свиты, обнаруживает сходство с комплексом четвертой пачки лыайольской свиты Южного Тимана, которая отвечает нижней части евлановского горизонта, сопоставляемого с низами стандартной зоны Late rhenana. Мощность 22 м.

Фаменский ярус включает малочеремшанскую свиту, в составе которой выделено три подсвиты (см. рис. 2).

Малочеремшанская свита (интервал 1899– 2019 м) имеет ритмичное строение, образованное чередованием пачек высокоуглеродистых карбонатно-кремнистых и слабоуглеродистых карбонатных пород — всего четыре ритмита. Нижние части ритмитов сложены высокоуглеродистыми карбонатно-кремнистыми сланцеватыми породами, содержащими небольшое количество раковинных остатков и реликты радиолярий, а также литокласты известняков и органогенные обломки. Верхние — карбонатные части ритмитов представлены известняками органогенно-обломочными и шламово-микрозернистыми. Для органогенно-обломочных разностей характерны биокласты мелководных организмов: водорослей, цианобионтов, иглокожих, фораминифер, мшанок, толстостенных брахиопод. Наряду с ними присутствуют, иногда в значительных количествах, спикулы кремневых губок.

Нижняя подсвита (интервал 1980–2019 м) в объеме двух нижних ритмитов охарактеризована в интервале 1998,3–2018,1 м конодонтами Palmatole-pis minuta subtilis, Pa. minuta minuta, Pa. minuta loba, Pa. subgracilis, Pa. subperlobata subperlobata, Pa. lingui-loba (=Pa. subperlobata helmsi), Pa. perlobata perlobata, Pa. quandrantinodosalobata, Pa. glabra glabra, Pa. gla- bra prima, Pa. glabra lepta, Pa. glabra acuta, Pa. angusta, характерными для средней и верхней частей зоны crepida, отвечающей задонскому горизонту (рис. 4). В разрезе предполагается присутствие волгоградского горизонта по сопоставлению со скважинами Бугровские-18 и 20, в которых обнаружены конодонты зоны triangularis [13].

В средней подсвите (интервал 1940–1980 м), выделяемой в объеме третьего ритмита, в интервале 1973,9–1976,5 м установлены конодонты зоны marginifera: Palmatolepis glabra lepta , Pa. glabra pectinata , Pa. distorta , Pa. gracilis gracilis , Pa. utahen-sis , Pa. perlobata helmsi , Pa. perlobata sigmoidea , Pa. perlobata schindewolfi , Pa. inflexa , Pa. rugosa grossi и Pa. marginifera marginifera (см. рис. 4) . В интервалах 1971,2–1973,3 и 1945–1949,9 м обнаружены фора-миниферы Septaglomospiranella primaeva primaeva , S. primaeva kasakhstanica , S. primaeva graciosa , Eosep-tatournayella rauserae и Quasiendothyra cf. communis зоны Septaglomospiranella primaeva – Quasiendo-thyra communis, отвечающей среднефаменскому подъярусу (рис. 5). В интервалах 1971,2–1974,7 и 1961,9–1963,9 м встречен комплекс радиолярий Natgorella elegans , N. hirsuta , Spinoalium melekessensis , Retientactinosphaera magnifica , Polyentactinia rudihisp-ida , Diversiacus (рис. 6), отнесенный к экозоне Nat-gorella hirsuta – Spinoalium melekessensis [15].

Верхняя подсвита (интервал 1899–1940 м) содержит комплекс фораминифер, отличающийся разнообразием квазиэндотир: Quasiendothyra bella , Q. baidjansaica , Q. communis , Q. cf. glomus , Q. cf. radiata , Q. konensis , Q. cf. kobeitusana (интервал 1932,2– 1933,8 м). Выше определены Q . mirabilis , Q. dentata (интервал 1906,31–1906,81 м). В кровле свиты (интервал 1898,5–1902 м) встречены фораминифе-ры Q. ex gr. communis , Q. cf. kobeitusana (см. рис. 5). Эта фораминиферовая ассоциация характеризует зону Quasiendothyra kobeitusana, отвечающую заволжскому надгоризонту. В верхней подсвите ма-лочеремшанской свиты обнаружены кондонты: Polygnathus znepolensis , Apatognathus varians varians , Pseudopolygnathus trigonicus , Palmatolepis gracilis gracilis , Pa. gracilis sigmoidalis (см. рис. 4). Данный комплекс позволяет условно предположить присутствие конодонтовых зон Palmatolepis expansa и Si-phonodella praesulcata, характеризующих верхнюю часть заволжского надгоризонта.

Турнейские углеродистые глинистые карбонатно-кремнистые отложения

Эти отложения отвечают турнейскому ярусу за исключением косьвинского горизонта и включают золотоозерскую и ерыклинскую свиты (рис. 7) [3].

Золотоозерская свита (интервал 1872– 1899 м), выделенная в объеме нижнетурнейско-го подъяруса, сложена высокоуглеродистыми и углеродистыми сланцеватыми породами, содержащими реликты радиолярий, с прослоями органогенно-обломочных и микрокристаллических известняков со спикулами кремневых губок,

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

Рис. 4. Конодонты малочеремшанской свиты (фаменский ярус)

Fig. 4. Conodonts of Maly Cheremshan Fm (Famennian Stage)

Фиг. 1–4 — нижняя подсвита, фиг. 5–11 — средняя подсвита, фиг. 12–16 — верхняя подсвита. Масштабная линейка 0,1 мм.

Фиг. 1. Palmatolepis subgracilis Bischoff, 1956, экз. № МЛ-1/41, инт. 2012,4–2018,1 м, обр. 7853. Фиг. 2. Palmatolepis glabra acuta Helms, 1963, экз. № МЛ-1/43, инт. 2012,4–2018,1 м, обр. 7812. Фиг. 3. Palmatolepis minuta minuta Branson et Mehl, 1934, экз. № МЛ-1/44, инт. 2012,4–2018,1 м, обр. 7809. Фиг. 4. Palmatolepis quadrantinodosalobata Sannemann, 1955, экз. № МЛ-1/45, инт. 2012,4– 2018,1 м, обр. 7809. Фиг. 5. Palmatolepis perlobata schindewolfi Muller, 1956, экз. № МЛ-1/ 49, инт. 1975,5–1975,7 м, обр. 7418. Фиг. 6. Palmatolepis marginifera marginifera Helms, 1959, экз. № МЛ-1/50, инт. 1975,5–1975,7 м, обр. 7418. Фиг. 7. Palmatolepis utahensis Ziegler et Sandberg, 1984, экз. № МЛ-1/52, инт.1975,5–1975,7 м, обр. 7418. Фиг. 8. Palmatolepis perlobata helmsi Ziegler, 1962, экз. № МЛ-1/53, инт. 1975,7–1976,5 м, обр. 7414. Фиг. 9. Palmatolepis glabra lepta Ziegler et Huddle, 1959, экз. № МЛ-1/54, инт. 1975,7–1976,5 м, обр. 7414. Фиг. 10. Palmatolepis glabra pectinata Ziegler, 1962, экз. № МЛ-1/56, инт.1975,7–1976,5 м, обр. 7414. Фиг. 11. Palmatolepis distorta Branson et Mehl, 1934, экз. № МЛ-1/57, инт. 1975,7–1976,5 м, обр. 7414. Фиг. 12. Apatognathus varians varians Branson et Mehl, 1934, экз. № МЛ-1/60, вид с аборальной стороны, инт. 1918,6–1919,0 м, обр. 7186. Фиг. 13. Palmatolepis gracilis sigmoidalis Ziegler, 1962, экз. № МЛ-1/64, вид сбоку, инт. 1904,3– 1905,1 м, обр. 7085. Фиг. 14. Palmatolepis gracilis gracilis Branson et Mehl, 1934, экз. № МЛ-1/61, вид сбоку, инт. 1918,6–1919,0 м, обр. 7186. Фиг. 15. Pseudopolygnathus trigonicus Ziegler, 1962, экз. № МЛ-1/62: а — вид с оральной стороны, б — вид с аборальной стороны, инт. 1907,2–1907,7 м, обр. 7098. Фиг. 16. Polygnathus znepolensis Spasov, 1965, инт. 1918,6–1919,0 м, обр. 7186: экз. № МЛ-1/58

Figs. 1–4 — Lower Member, figs. 5–11 — Middle Member, figs. 12–16 — Upper Member. Scale bar 0.1 mm.

Fig. 1. Palmatolepis subgracilis Bischoff, 1956, spec. № ML-1/41, int. 2012,4–2018,1 м, sample 7853.

Fig. 2. Palmatolepis glabra acuta Helms, 1963, spec. № ML-1/43, int. 2012,4–2018,1 м, sample 7812. Fig. 3. Palmatolepis minuta minuta Branson et Mehl, 1934, spec. № ML-1/44, int. 2012,4–2018,1 м, sample 7809. Fig. 4. Palmatolepis quadrantinodosalobata Sannemann, 1955, spec. № ML-1/45, int. 2012,4–2018,1 м, sample 7809. Fig. 5. Palmatolepis perlobata schindewolfi Muller, 1956, spec. № ML-1/ 49, int. 1975,5–1975,7 м, sample 7418. Fig. 6. Palmatolepis marginifera marginifera Helms, 1959, spec. № ML-1/50, int. 1975,5–1975,7 м, sample 7418. Fig. 7. Palmatolepis utahensis Ziegler et Sandberg, 1984, spec. № ML-1/52, int. 1975,5– 1975,7 м, sample 7418. Fig. 8. Palmatolepis perlobata helmsi Ziegler, 1962, spec. № ML-1/53, int. 1975,7–1976,5 м, sample 7414. Fig. 9. Palmatolepis glabra lepta Ziegler et Huddle, 1959, spec. № ML-1/54, int. 1975,7–1976,5 м, sample 7414. Fig. 10. Palmatolepis glabra pectinata Ziegler, 1962, spec. № ML-1/56, int. 1975,7–1976,5 м, sample 7414. Fig. 11. Palmatolepis distorta Branson et Mehl, 1934, spec. № ML-1/57, int. 1975,7–1976,5 м, sample 7414. Fig. 12. Apatognathus varians varians Branson et Mehl, 1934, spec. № ML-1/60, вид с аборальной стороны, int. 1918,6–1919,0 м, sample 7186. Fig. 13. Palmatolepis gracilis sigmoidalis Ziegler, 1962, spec. № ML-1/64, вид сбоку, int. 1904,3–1905,1 м, sample 7085. Fig. 14. Palmatolepis gracilis gracilis Branson et Mehl, 1934, spec. № ML-1/61, вид сбоку, int. 1918,6–1919,0 м, sample 7186. Fig. 15. Pseudopolygnathus trigonicus Ziegler, 1962, spec. № ML-1/62: а — вид с оральной стороны, б — вид с аборальной стороны, int. 1907,2–1907,7 м, sample 7098. Fig. 16. Polygnathus znepolensis Spasov, 1965, int. 1918,6–1919,0 м, sample 7186: spec. № ML-1/58

микрокристаллических доломитов, глин и доломитовых мергелей. Свита охарактеризована комплексами конодонтов в ранге слоев (слои с Siphonodella sulcata, слои с S. duplicata и слои с S. obsoleta – «Dinodus» sp.), комплексами фораминифер зон Tournayellina pseudobeata - доживающие Quasien-dothyra и Earlandia minima и ассоциациями двух радиоляриевых экозон Provisocyntra kononovae и Spongentactinia oraia [16].

Слои с Siphonodella sulcata (интервал 1897,78–1898,5 м) содержат комплекс конодонтов Siphonodella sulcata , Polygnathus purus purus , P. purus subplanus , Neopolygnathus communis , Bispathodus sta-bilis , B. aff. dentilineatus , Mehlina strigosus (рис. 8) и

PROBLEMS OF PALEOZOIC STRATIGRAPHY

Рис. 5. Фораминиферы малочеремшанской свиты (фаменский ярус)

Fig. 5. Foraminifers of Maly Cheremshan Fm (Famennian Stage)

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

Усл. обозначения к рис. 5

Legend for Fig. 5

Фиг. 1–6 — зона Septaglomospiranella primaeva — Quasiendothyra communis, средняя подсвита; фиг. 7–21 — зона Quasiendothyra kobeitusana, верхняя подсвита. Масштабная линейка 0,1 мм.

Фиг. 1, 2. Septaglomospiranella primaeva primaeva (Rauser, 1948): 1 — экз. № М-1/1956/1, cубмедианное сечение, инт. 1978,0–1978,4 м, шл. 7436; 2 — экз. № М-1/1956/2, косое сечение, инт. 1971,2–1973,5 м, шл. 7385. Фиг. 3. Septaglomospiranella primaeva graciosa (Reitlinger, 1961), экз. № М-1/1956/8, аксиальное сечение, инт. 1971,2– 1973,5 м, шл. 7385. Фиг. 4, 5. Septaglomospiranella primaeva kasakhstanica Reitlinger, 1961; субаксиальные сечения, инт. 1971,2–1973,5 м, шл. 7385: 4 — экз. № М-1/1956/6; 5 — экз. № М-1/1956/7. Фиг. 6. Rectotournayellina sp., экз. № М-1/1956/12, инт. 1949,0–1952,4 м, шл. 7310. Фиг. 7. Quasiendothyra konensis glomiformis Reitlinger, 1961, экз. № М-1/1956/71, субаксиальное сечение, инт. 1905,59–1906,31 м, шл. 7092. Фиг. 8, 10, 11, 12. Quasiendothyra communis (Rauser, 1948): 8 — экз. № М-1/1956/69, субаксиальное сечение, инт. 1905,59–1906,31, шл. 7092; 10, 11 — инт. 1913,6–1915,0 м, шл. 7142: 10 — экз. № М-1/1956/44, субмедианное сечение;11 — экз. № М-1/1956/38, 12 — экз. № М-1/1956/26, субаксиальное сечение, инт. 1927,4–1928,2 м, шл. 7231. Фиг. 9. Quasiendothyra baijansaica globosa Durkina, 1984, экз. № М-1/1956/56, аксиальное сечение, инт. 1906,31–1906,81 м, шл. 7093. Фиг. 13, 17. Quasiendothyra regularis (Lipina, 1955): 13 — экз. № М-1/1956/27, субмедианное сечение, инт. 1927,4–1928,2 м, шл. 7231; 17 — экз. № М-1/1956/35, субаксиальное сечение, инт. 1913,6–1915,0 м, шл. 7142. Фиг. 14. Quasiendothyra turbida (Durkina, 1959), экз. № М-1/1956/60, субаксиальное сечение, инт. 1906,31–1906,81 м, шл. 7093. Фиг. 15. Quasiendothyra mirabilis N.Tchernyshova, 1952, экз. № М-1/1956/58, субаксиальное сечение, инт. 1906,31–1906,81 м, шл. 7093. Фиг. 16. Quasiendothyra communaeformis (Grozdilova, 1973), экз. № М-1/1956/59, субаксиальное сечение, инт. 1906,31–1906,81 м, шл. 7093. Фиг. 18. Quasiendothyra dentata (Durkina, 1959), экз. № М-1/1956/61, субаксиальное сечение, инт. 1906,31–1906,81 м шл. 7093. Фиг. 19, 20. Quasiendothyra konensis multiplexa Grozdilova in Stepanov et al., 1975; инт. 1933,2–1933,85 м, шл. 7252: 19 — экз. № М-1/1956/20, субмедианное сечение; 20 — экз. № М-1/1956/21, аксиальное сечение. Фиг. 21. Quasiendothyra aff. klubovi Lebedeva, 1956, экз. № М-1/1956/22, субаксиальное сечение, инт. 1933,2–1933,85 м, шл. 7252

Figs. 1–6 — Septaglomospiranella primaeva — Quasiendothyra communis zone, Middle Member; Figs. 7–21 — Quasiendothyra kobeitusana zone, Upper Member. Scale bar 0.1 mm.

Fig. 1, 2. Septaglomospiranella primaeva primaeva (Rauser, 1948): 1 — spec. № М-1/1956/1, submedian section, int. 1978,0–1978,4 м, thin section 7436; 2 — spec. № М-1/1956/2, oblique section, int. 1971,2–1973,5 м, thin section 7385. Fig. 3. Septaglomospiranella primaeva graciosa (Reitlinger, 1961), spec. № М-1/1956/8, axial section, int. 1971,2–1973,5 м, thin section 7385. Fig. 4, 5. Septaglomospiranella primaeva kasakhstanica Reitlinger, 1961; subaxial section, int. 1971,2–1973,5 м, thin section 7385: 4 — spec. № М-1/1956/6; 5 — spec. № М-1/1956/7. Fig. 6. Rectotournayellina sp., spec. № М-1/1956/12, int. 1949,0–1952,4 м, sh. 7310. Fig. 7. Quasiendothyra konensis glomiformis Reitlinger, 1961, spec. № М-1/1956/71, subaxial section, int. 1905,59–1906,31 м, thin section 7092. Fig. 8, 10, 11, 12. Quasiendothyra communis (Rauser, 1948): 8 — spec. № М-1/1956/69, субаксиальное сечение, int. 1905,59–1906,31, thin section 7092; 10, 11 — int. 1913,6–1915,0 м, thin section 7142: 10 — spec. № М-1/1956/44, submedian section;11 — spec. № М-1/1956/38, 12 — spec. № М-1/1956/26, subaxial section, int. 1927,4–1928,2 м, thin section 7231. Fig. 9. Quasiendothyra baijansaica globosa Durkina, 1984, spec. № М-1/1956/56, axial section, int. 1906,31–1906,81 м, thin section 7093. Fig. 13, 17. Quasiendothyra regularis (Lipina, 1955): 13 — spec. № М-1/1956/27, submedian section, int. 1927,4–1928,2 м, thin section 7231; 17 — spec. № М-1/1956/35, subaxial section, int. 1913,6–1915,0 м, thin section 7142. Fig. 14. Quasiendothyra turbida (Durkina, 1959), spec. № М-1/1956/60, subaxial section, int. 1906,31–1906,81 м, thin section 7093. Fig. 15. Quasiendothyra mirabilis N.Tchernyshova, 1952, spec. № М-1/1956/58, subaxial section, int. 1906,31–1906,81 м, thin section 7093. Fig. 16. Quasiendothyra communaeformis (Grozdilova, 1973), spec. № М-1/1956/59, subaxial section, int. 1906,31–1906,81 м, thin section 7093. Fig. 18. Quasiendothyra dentata (Durkina, 1959), spec. № М-1/1956/61, subaxial section, int. 1906,31– 1906,81 м thin section 7093. Fig. 19, 20. Quasiendothyra konensis multiplexa Grozdilova in Stepanov et al., 1975; int. 1933,2–1933,85 м, thin section 7252: 19 — spec. № М-1/1956/20, submedian section; 20 — spec. № М-1/1956/21, axial section. Fig. 21. Quasiendothyra aff. klubovi Lebedeva, 1956, spec. № М-1/1956/22, subaxial section, int. 1933,2– 1933,85 м, шл. 7252

сопоставляются с одноименной зоной стандартной конодонтовой шкалы, отвечающей гумеровскому и нижней части малевского горизонта.

Слои с S. duplicata (интервалы 1893,3–1893,92, 1886,8–1886,95 и 1883–1883,7 м) включают Siphonodella duplicata , « Ligonodina » sp., « Neoprin-iodus » sp. и коррелируются с одноименной зоной стандартной шкалы, отвечающей верхней части малевского горизонта.

В слоях с S. obsoleta – «Dinodus» sp. (интервал 1881,7–1883 м) встречены Siphonodella duplicata , Siphonodella cf. crenulata , Siphonodella obsoleta , « Di-nodus » sp. Этот комплекс условно коррелируется с комплексом зоны S. belkae, соответствующей упин-скому и черепетскому горизонтам.

В основании свиты (интервалы 1897,58–1898,8 и 1897,14-1897,8 м) определены фораминифе-ры Archaesphaera minima , Vicinesphaera squalida , Bisphaera malevkensis , Diplosphaerina inaequalis ,

“ Earlandia ” sp., Parathuramminites cushmani , Spinosella spinosa , S. subvasta , S. stellata , Suleimanovella suleimanovi , Tournayellina cf. pseudobeata , T. primitiva (рис. 9). Этот комплекс близок к комплексу зоны Tournayellina pseudobeata – доживающие Quasiendothyra, отвечающей переходному интервалу между девоном и карбоном и коррелируемой с гумеровским горизонтом.

Выше (интервалы 1888,5–1890,6 и 1886,8– 1886,95 м) встречены фораминиферы Archaesphaera magna , Earlandia cf. minima , Tournayella cf. discoidea , которые с некоторой долей условности отнесены к зоне Earlandia minima, отвечающей малевскому горизонту.

Комплекс радиолярий экозоны Provisocyntra kononovae (интервалы 1893,92-1897,5, 1887,5– 1888,25 и 1883–1883,7 м) включает Entactinia vulgaris , E. zaitsevae , E. mariannae , Duodecimentactinia cf. ampla , Provisocyntra kononovae, P. cassicula , P. magniporosa , P. valminazae , P. grandis , Radiobisphaera cf. nazarovi-

PROBLEMS OF PALEOZOIC STRATIGRAPHY

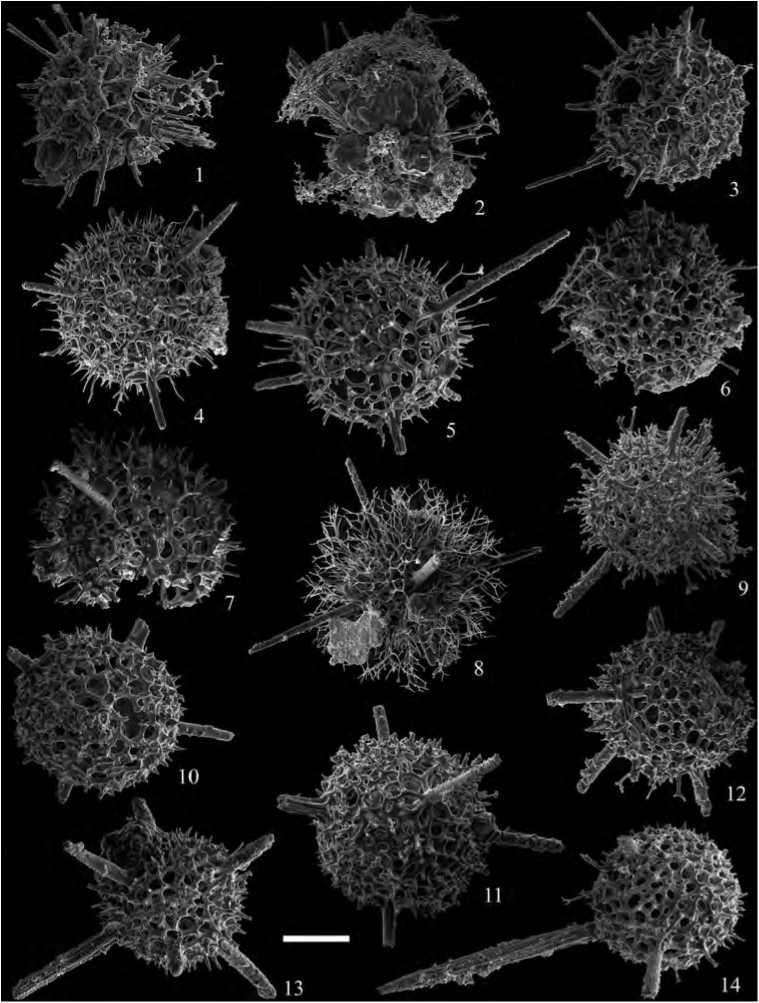

Рис. 6. Комплекс радиолярий фаменского яруса, экозона Natgorella hirsuta — Spinoalium melekessensis Fig. 6. Radiolaria association of Famennian stage, Natgorella hirsuta — Spinoalium melekessensis ecozone

Фиг. 1–8 — инт. 1961,9–1963,9; фиг. 9–14 — инт. 1971,2–1974,7 м.

Фиг. 1, 2. Retientactinosphaera magnifica Afanasieva, 2011: 1 — экз. ПИН, № М1018 (длина масштабной линейки 90 мкм); 2 — экз. ПИН, № М1015 (131 мкм). Фиг. 3. Polyentactinia rudihispida Nazarov et Ormiston, 1993, экз. ПИН, № М1019 (79 мкм). Фиг. 4–6. Natgorella elegans Afanasieva, 2019: 4 — экз. ПИН, № М1021 (86 мкм); 5 — голотип ПИН, № М1014 (83 мкм); 6 — экз. ПИН, № М1020 (87 мкм). Фиг. 7–9. Natgorella hirsuta Afanasieva, 2019: 7 — экз. ПИН, № М1017 (100 мкм); 8 — голотип ПИН, № М1016 (длина масштабной линейки 136 мкм); 9 — экз. ПИН, № М1023 (117 мкм). Фиг. 10. Diversiacus zuraevi (Afanasieva et Amon, 2011), экз. ПИН, № М1024 (100 мкм). Фиг. 11–14. Spinoalium melekessensis Afanasieva, 2019: 11 — экз. ПИН, № М1025 (100 мкм); 12 — экз. ПИН, № М1026 (95 мкм); 13 — экз. ПИН, № М1022 (95 мкм); 14 — голотип ПИН, № М1027 (104 мкм)

Figs. 1–8 — int. 1961.9–1963.9 m ; figs. 9–14 — int.1971.2–1974.7 m.

Figs. 1, 2. Retientactinosphaera magnifica Afanasieva, 2011: 1 — spec. PIN, № M1018 (scale bar length 90 µm); 2 — spec. PIN, № M1015 (131 µm). Fig. 3. Polyentactinia rudihispida Nazarov et Ormiston, 1993, spec. PIN, № M1019 (79 mkm). Fig. 4–6. Natgorella elegans Afanasieva, 2019: 4 — spec. PIN, № M1021 (86 mkm); 5 — holotype PIN, № M1014 (83 mkm); 6 — spec. PIN, № M1020 (87 mkm). Fig. 7–9. N atgorella hirsuta Afanasieva, 2019: 7 — spec. PIN, № M1017 (100 mkm); 8 — holotype PIN, № M1016 (scale bar 136 mkm); 9 — specimen PIN, no. M1023 (117 mkm). Fig. 10. Diversiacus zuraevi (Afanasieva et Amon, 2011), spec. PIN, № M1024 (100 mkm). Fig. 11–14. Spinoalium melekessensis Afanasieva, 2019: 11 — spec. PIN, № M1025 (100 mkm); 12 — spec. PIN, № M1026 (95 mkm); 13 — specimen PIN, no. M1022 (95 mkm); 14 — holotype PIN, № M1018 (104 mkm)

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

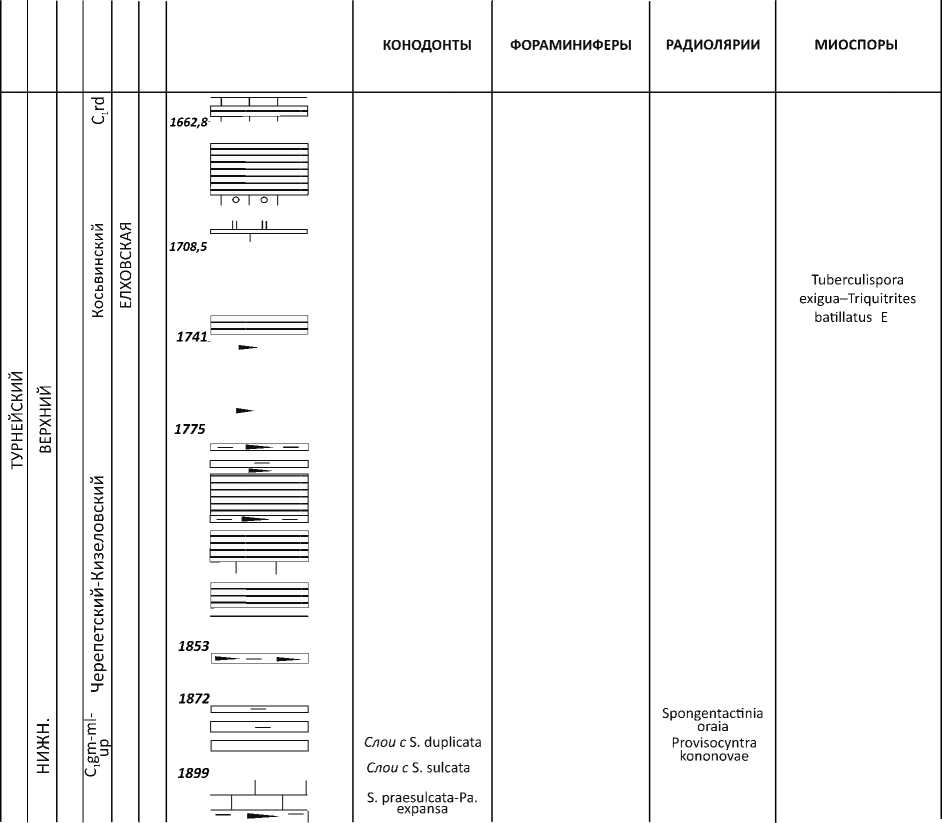

Рис. 7. Литолого-стратиграфический разрез и зональное расчленение турнейского яруса в скв. Мелекесская-1 Fig. 7. Lithologic and stratigraphic section and zonal subdivision Tournaisian deposits in Melekesskaya-1 well

D3fm — фаменский ярус; D3fm3 — верхнефаменский подъярус; С1v — визейский ярус; С1v1 — нижневизейский подъярус; надгоризонты: D3zv — заволжский; С1kh — ханинский; горизонты: C1gm-ml-up — гумеровский, малевский — упинский; С1rd — радаевский; свиты: D3ml — малочеремшанская; С1dg — димитровградская.

Усл. обозначения см. на рис. 2

D₃fm — Famennian Stage; D₃fm₃ — Upper Famennian Substage; С₁v — Visean Stage; С₁v₁ — Lower Visean Substage; regional supersubstages: D₃zv — Zavolzhian; С₁kh — Khaninian; regional substages: C₁gm-ml-up — Gumerovian, Malevkian and Upian; С₁rd — Radaevkian; formations: D₃ ml — Maly Cheremshan; С₁ dg — Dimitrovgrad.

For legend see Fig.2

PROBLEMS OF PALEOZOIC STRATIGRAPHY

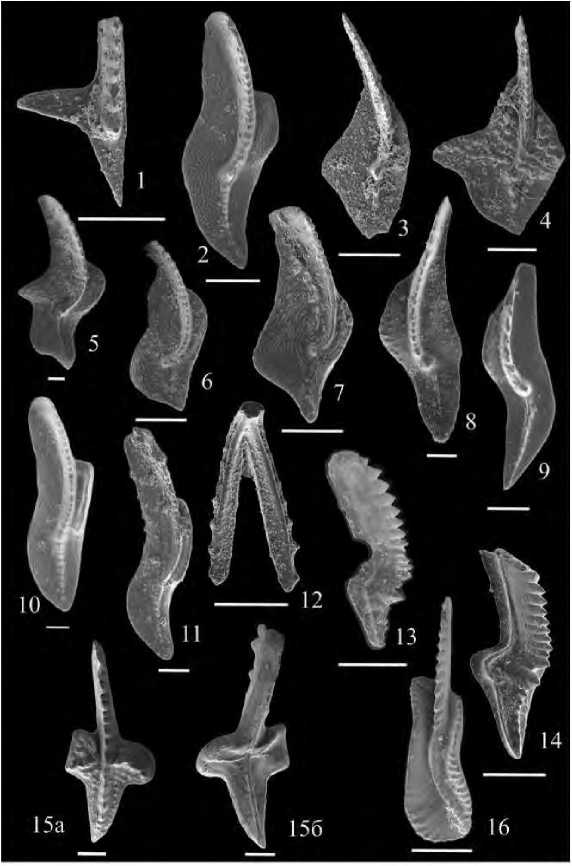

Рис. 8. Конодонты золотоозерской и ерыклинской свит (турнейский ярус)

Fig. 8. Conodonts of Zolotoe Ozero and Erykla formations (Tournaisian stage)

Фиг. 1–8 — нижнетурнейский подъярус, золотоозерская свита, фиг. 9–12 — верхнетурнейский подъярус, ерыклинская свита. Масштабная линейка 0,1 мм.

Фиг. 1. Pseudopolygnathus aff. dentilineatus (Branson, 1934), экз. МЛ-1/65, инт. 1897,78 — 1898,5 м, обр. 7029. Фиг. 2. Polygnathus purus subplanus Voges, 1959, экз. МЛ-1/68, инт. 1897,78 — 1898,5 м, обр. 7029. Фиг. 3. Siphonodella sulcata Huddle, 1934, экз. МЛ-1/73, инт. 1897,78 — 1898,5 м, обр. 7029. Фиг. 4, 5, 6. "Dinodus" sp., 4 — экз. МЛ-1/75, инт. 1881,7 — 1883,2 м, обр. 6916, 5 — экз. экз. МЛ-1/78, инт. 1881,7 — 1883,2 м, обр. 6916, 6 — экз. МЛ-1/76, инт. 1881,7 — 1883,2 м. Фиг. 7. Siphonodella duplicata (Branson et Mehl, 1934), экз. МЛ-1/79, инт. 1881,7 — 1883,2 м, обр. 6916. Фиг. 8. Siphonodella obsoleta Hass, 1959, экз. МЛ-1/80, инт. 1881,7 — 1883,2 м, обр. 6916. Фиг. 9, 10. Eotaphrus cf. bultyncki (Groessens, 1971), 9 — экз. МЛ-1/85, инт. 1775,6 — 1782,2 м, обр. 6454; 10 — экз. МЛ-1/88, инт. 1775,6 — 1782,2 м, обр. 6454. Фиг. 11. Gnathodus aff. сuneiformis Mehl et Thomas, 1947, экз. МЛ-1/91, инт. 1775,6 — 1782,2 м, обр. 6445. Фиг. 12. "Falcodus" sp., экз. МЛ-1/90, инт. 1775,6 — 1782,2 м, обр. 6445

Figs. 1–8 — Lower Tournaisian substage, Zolotoe Ozero Fm, figs. 9–12 — Upper Tournaisian substage, Erykla Fm. Scale bar 0.1 mm.

Fig. 1. Pseudopolygnathus aff. dentilineatus (Branson, 1934), spec. ML-1/65, int. 1897,78 — 1898,5 м, sample 7029. Fig. 2. Polygnathus purus subplanus Voges, 1959, spec. ML-1/68, int. 1897,78 — 1898,5 м, sample 7029. Fig. 3. Siphonodella sulcata Huddle, 1934, spec. ML-1/73, int. 1897,78 — 1898,5 м, sample 7029. Figs. 4, 5, 6. "Dinodus" sp., 4 — spec. ML-1/75, int. 1881,7 — 1883,2 м, sample 6916, 5 — spec. ML-1/78, int. 1881,7 — 1883,2 м, sample 6916, 6 — spec. ML-1/76, int. 1881,7 — 1883,2 м. Fig. 7. Siphonodella duplicata (Branson et Mehl, 1934), spec. ML-1/79, int. 1881,7 — 1883,2 м, sample 6916. Fig. 8. Siphonodella obsoleta Hass, 1959, spec. ML-1/80, int. 1881,7 — 1883,2 м, sample 6916. Figs. 9, 10. Eotaphrus cf. bultyncki (Groessens, 1971), 9 — spec. ML-1/85, int. 1775,6 — 1782,2 м,

sample 6454; 10 — spec. ML-1/88, int. 1775,6 — 1782,2 м, sample 6454. Fig. 11. Gnathodus aff. сuneiformis Mehl et Thomas, 1947, spec. ML-1/91, int. 1775,6 — 1782,2 м, sample 6445. Fig. 12. "Falcodus" sp . spec. ML-1/90, int. 1775,6 — 1782,2 м, sample 6445

В верхней пачке из интервала 1782,2–1787,9 м определены конодонты Bispathodus stabilis, Neopolygnathus communis и N. carinus (см. рис. 8), выделенные в слои c Neopolygnathus carinus и коррелируемые со стандартными зонами quadrupli-cata и isosticha (черепетский и низы кизеловского горизонтов). Выше в интервале 1775,3–1782,2 м обнаружены Bispathodus stabilis , Eotaphrus cf. bul-tyncki , Gnathodus aff. cuneiformis , 1947 и Falcodus sp., выделенные в слои с E. cf. bultyncki - Falcodus sp., условно сопоставленные с зоной Gnathodus typicus верхнекизеловского подгоризонта. Мощность 97 м.

Елховская свита (интервал 1662,6–1775 м), входящая в состав терригенного верхнетурней-ско-нижневизейского терригенного комплекса и отвечающая по объему косьвинскому горизонту, сложена преимущественно глинистыми и извест

ково-глинистыми породами — аргиллитами и глинами известковыми и неизвестковыми, мергелями. В основании и в средней части свита содержит прослои известняков микрокристаллических и органогенно-обломочных и доломитов мелкокристаллических микрослоистых, а в нижней части — прослои углеродистых глинисто-карбонатно-кремнистых пород с остатками радиолярий и спикулами кремневых губок. Мощность 112,4 м.

Свита в интервалах 1681,8–1775,5 и 1662,8– 1681,8 м охарактеризована комплексами двух ми-оспоровых зон: Tuberculispora exigua – Triquitrites batillatus (EB) и Monilospora variomarginata - Eury-zonotriletes macrodiscus (VM) и остракодами зоны Entoprimitia malinovkensis – Marginia tschigovae [4].

В верхней части свиты в интервале 1690,7–1700 м встречены конодонты Neopolygnathus communis и

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

Рис. 9. Фораминиферы турнейского яруса

Fig. 9. Foraminifers of Tournaisian stage

Фиг. 1–13 — нижнетурнейский подъярус, золотоозерская свита: (1–8, 11) — зона Tournayellina pseudobeata — дожив. Quasiendothyra; (9, 10, 12) — зона Earlandia minima; фиг. 13–28 — верхнетурнейский подъярус, косьвинский горизонт, елховская свита, инт. 1688,9-1690,7 м, шл. 130. Масштабная линейка 0,1 мм.

Фиг. 1. T ournayellina primitiva Lipina, 1965, экз. № MЛ/175-5, инт. 1898,58-1898,5 м, шл. 175. Фиг. 2. Vicinesphaera squalida Antropov, 1950, экз. № MЛ/7028-1. Фиг. 3. Spinosella subvasta (Bykova, 1955), экз. № MЛ/175-2, инт. 1898,58-1898,5 м, шл. 175. Фиг. 4. Spinosella spinosa (Lipina, 1950), экз. № MЛ/175-3, инт. 1898,58-1898,5 м, шл. 175. Фиг. 5. Parathuramminites cushmani (Suleimanov, 1945), экз. № MЛ/7027-2, инт. 1897,8–1897,3, шл. 7027. Фиг. 6. Spinosella stellata (Lipina, 1950), экз. № MЛ/7019-1, инт. 1897,3–1897,14, шл. 7019. Фиг. 7. Bisphaera malevkensis Birina, 1948, экз. № MЛ/175-6, инт. 1898,58-1898,5 м, шл. 175. Фиг. 8. “ Earlandia ” sp., экз. № MЛ/175-4, инт. 1898,58-1898,5 м, шл. 175. Фиг. 9, 10. Earlandia cf. minima (Birina, 1948): 9 — экз. № мЛ/6944-1, инт. 1886,95–1886,8, шл. 6944; 10 — экз. № МЛ/6963-2, инт. 1889,5–1888,5 м, шл. 6963. Фиг. 11. T ournayellina cf. pseudobeata Reitlinger et Kulagina, 1987, экз. № МЛ/7030-1, инт. 1898,5–1897,8 м, шл. 7030. Фиг. 12. Tournayella cf. discoidea Dain, 1953, экз. № МЛ/6963-1, инт. 1889,5–1888,5 м, шл. 6963. Фиг. 13. Pseudoplanoendothyra posterior (Vdovenko, 1972), экз. МЛ130/1, субаксиальное сечение. Фиг. 14, 15, 16. Pseudoplanoendothyra сomposita Brazhnikova, 1982. 2, 7 — субаксиальные сечения; 2 — экз. МЛ130/10, 7 — экз. МЛ130/12; 3 — экз. МЛ130/11, косое сечение. Фиг. 17. Uvatournayella aff. uva Ganelina,

PROBLEMS OF PALEOZOIC STRATIGRAPHY

Усл. обозначения к рис. 9

Legend for Fig. 9

1966, экз. МЛ130/14, аксиальное сечение. Фиг. 18. Pseudoplanoendothyra procera (Schlykova, 1961), субаксиальное сечение, экз. МЛ130/3. Фиг. 19. Pseudoplanoendothyra aff. procera elegantula (Vdovenko, 1972), экз. МЛ130/16, субаксиальное сечение. Фиг. 20. Pseudoplanoendothyra compta (Schlykova, 1961), субаксиальное сечение, экз. МЛ130/8. Фиг. 21, 22, 25. Tournayella discoidea maxima Lipina, 1955: 21, 22 — субаксиальные сечения; 21 — экз. МЛ130/5; 22 — экз. МЛ130/6. 25 — экз. МЛ130/15, аксиальное сечение. Фиг. 23, 24. Pseudoplanoendothyra rotayi (Brazhnikova, 1962). 23 — экз. МЛ130/14; 24 — экз. МЛ130/13. Фиг. 26. Pseudoplanoendothyra aff. improcera Postojalko, 1975, субаксиальное сечение, экз. МЛ130/9. Фиг. 27. Pseudoplanoendothyra intermedia (Brazhnikova, 1962), субаксиальное сечение, экз. МЛ130/4. Фиг. 28. Latiendothyranopsis grandis (Lipina, 1955), экз. МЛ130/7, субмедианное сечение

Figs. 1–13 — Lower Tournaisian substage, Zolotoe Ozero Fm: (1–8, 11) — Tournayellina pseudobeata — remnant Quasiendothyra zone; (9, 10, 12) — Earlandia minima zone; figs. 13–28 — Upper Tournaisian substage, Kosvian Regional Substage, Elkhovka Fm, int. 1688.9-1690.7 m, scale bar length 130

Fig. 1. Tournayellina primitiva Lipina, 1965, spec. № MЛ/175-5, int. 1898,58-1898,5 м, thin section 175. Fig. 2. Vicinesphaera squalida Antropov, 1950, spec. № MЛ/7028-1. Fig. 3. Spinosella subvasta (Bykova, 1955), spec. № MЛ/175-2, int. 1898,58-1898,5 м, thin section 175. Fig. 4. Spinosella spinosa (Lipina, 1950), spec. № MЛ/175-3, int. 1898,58-1898,5 м, thin section 175. Fig. 5. Parathuramminites cushmani (Suleimanov, 1945), spec. № MЛ/7027-2, int. 1897,8–1897,3, thin section 7027. Fig. 6. Spinosella stellata (Lipina, 1950), spec. № MЛ/7019-1, int. 1897,3–1897,14, thin section 7019. Fig. 7. Bisphaera malevkensis Birina, 1948, spec. № MЛ/175-6, int. 1898,58-1898,5 м, thin section 175. Fig. 8. “ Earlandia ” sp., spec. № MЛ/175-4, int. 1898,58-1898,5 м, thin section 175. Figs. 9, 10. Earlandia cf. minima (Birina, 1948): 9 — spec. № ML/6944-1, int. 1886,95–1886,8, thin section 6944; 10 — spec. № ML/6963-2, int. 1889,5–1888,5 м, thin section 6963. Fig. 11. Tournayellina cf. pseudobeata Reitlinger et Kulagina, 1987, specimen VNIGNI, no. ML/7030-1, int. 1898,5–1897,8 м, thin section 7030. Fig. 12. Tournayella cf. discoidea Dain, 1953, spec. № ML/6963-1. Fig. 13. Pseudoplanoendothyra posterior (Vdovenko, 1972), spec. ML-130/1, subaxial section. Figs. 14, 15, 16. Pseudoplanoendothyra сomposita Brazhnikova, 1982. 2, 7 — subaxial section; 2 — spec. ML-130/10, 7 — spec. ML-130/12; 3 — spec. ML-130/11, косое сечение. Fig. 17. Uvatournayella aff. uva Ganelina, 1966, spec. ML130/14, axial section. Fig. 18. Pseudoplanoendothyra procera (Schlykova, 1961), subaxial section, spec. ML-130/3. Fig. 19. Pseudoplanoendothyra aff. procera elegantula (Vdovenko, 1972), spec. ML-130/16, subaxial section. Fig. 20. Pseudoplanoendothyra compta (Schlykova, 1961), subaxial section, spec. ML-130/8. Figs. 21, 22, 25. Tournayella discoidea maxima Lipina, 1955: 21, 22 — subaxial section; 21 — spec. ML-130/5; 22 — spec. ML-130/6. 25 — spec. ML130/15, axial section. Figs. 23, 24. Pseudoplanoendothyra rotayi (Brazhnikova, 1962). 23 — spec. ML-130/14; 24 — spec. ML130/13. Fig. 26. Pseudoplanoendothyra aff. improcera Postojalko, 1975, subaxial section, spec. ML-130/9. Fig. 27. P seudoplanoendothyra int.ermedia (Brazhnikova, 1962), subaxial section, spec. ML-130/4. Fig. 28. Latiendothyranopsis grandis (Lipina, 1955), spec. ML130/7, submedian section

Polygnathus bischoffi (см. рис. 8). Комплекс условно сопоставлен со стандартными конодонтовыми зонами Dollymae bouckarti и Scaliognathus anchoralis. Фораминиферовый комплекс (интервал 1681– 1700 м) включает Tournayella discoidea maxima , Pseu-doplanoendothyra rotayi , P. int.ermedia , Latiendothy-ranopsis grandis и др. (см. рис. 9), характерные для косьвинского горизонта.

Выводы

• 1.    Проведено детальное расчленение верхнедевонских и турнейских (нижний карбон) отложений, вскрытых опорной скв. Мелекесская-1, разрез которой является типовым для нефтеносных продуктивных комплексов осевых зон Камско-Кинельской системы прогибов.

• 2.    Микропалеонтологические и палинологические исследования верхнедевонских и турнейских отложений скв. Мелекесская-1 позволили установить на разных уровнях присутствие зональных комплексов конодонтов, фораминифер, радиолярий и миоспор и дать обоснование возраста местным стратиграфическим подразделениям: кузнечихинской, могутовской, доманиковой, мен-дымской, аскынской и малочеремшанской свитам алькеевской серии верхнего девона, а также золотоозерской, ерыклинской и елховской свитам турней-ского яруса.

• 3.    Во франском ярусе определено шесть комплексов конодонтов, коррелируемых со стандартными конодонтовыми зонами Early falsiovalis

• 4.    В фаменских отложениях (малочеремшан-ская свита) прослежены комплексы зон форамини-фер Septaglomospiranella primaeva-Quasiendothy-ra communis и Q. kobeitusana. В составе последней выделяются подзоны Q. kobeitusana kobeitusana и Q. dentata. В турнейском ярусе (золотоозерская свита) установлен комплекс зоны Tournayellina pseudobeata - доживающие Quasiendothyra, отвечающей гумеровскому горизонту и зоны Earlandia minima, соответствующей малевскому нижнетур-нейскому горизонту.

• 5.    В фаменских отложениях (малочеремшан-ская свита) выделена экозона радиолярий Nat-gorella hirsuta - Spinoalium melekessensis. В ниж-нетурнейских отложениях (золотоозерская свита)

(кузнечихинская свита), Late falsiovalis, transitans (могутовская свита), hassi (доманиковая свита), Early rhenana (мендымская свита), Late rhenana (аскынская свита) и местной зоной Pa. mucrona-ta-Pa. amplificata (верхняя часть доманиковой свиты). В фаменском ярусе (малочеремшанская свита) встречено три комплекса, сопоставленных с зонами Middle-late crepida, marginifera и expansa-praesulca-ta. В турнейском ярусе установлено шесть подразделений в ранге слоев с конодонтами: слои с S. sulcata, cлои с S. duplicata, слои с S. obsoleta – "Dinodus" sp. (золотоозерская свита), слои с N. carinus, слои с Eotaphrus cf. bultyncki – "Falcodus" sp. (ерыклинская свита), слои с Polygnathus bischoffi – Neopolygnathus communis (елховская свита), условно сопоставленных с зонами стандартной шкалы.

ПРОБЛЕМЫ СТРАТИГРАФИИ ПАЛЕОЗОЯ

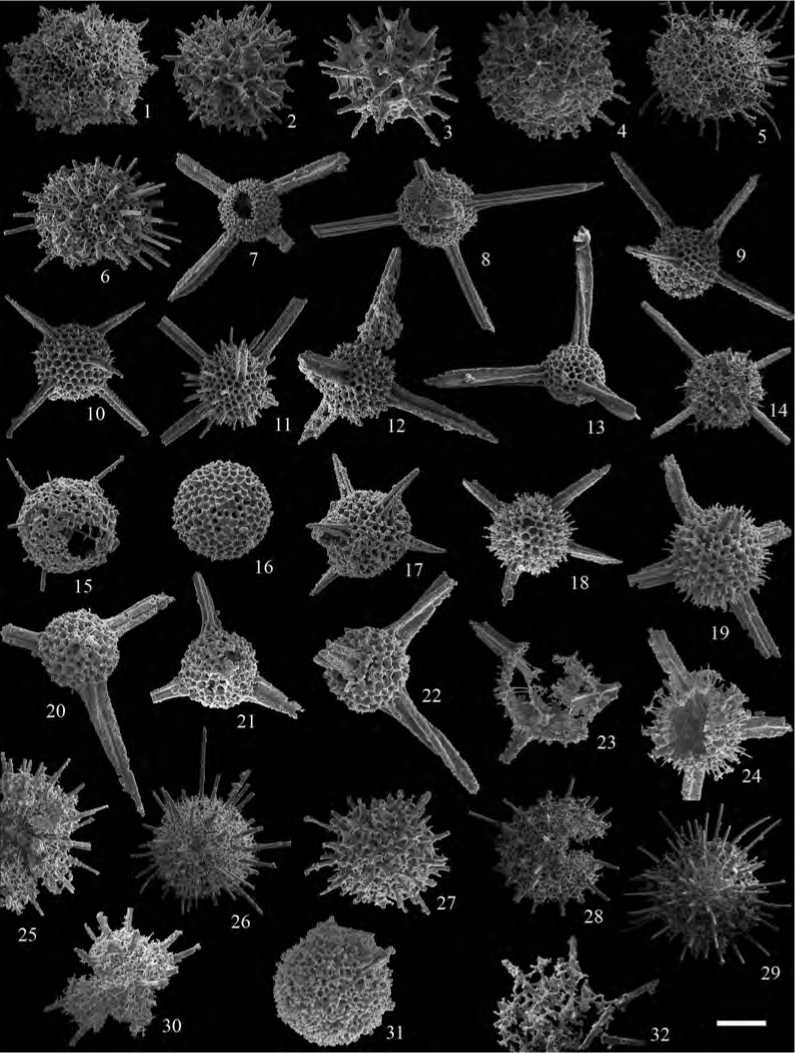

Рис. 10. Комплекс радиолярий нижнетурнейского подъяруса, экозоны Spongentactinia oraia (1–14) и Provisocyntra kononovae (15–32)

Fig. 10. Radiolaria association of Lower Tournaisian substage, Spongentactinia oraia (1–14)

and Provisocyntra kononovae (15–32) ecozones

Фиг. 1–14 — инт. 1893,92–1883 м; фиг. 15–32 — инт. 1883–1881,7 м.

Фиг. 1. Adamasirad cathedrarius Afanasieva, 2000, экз. ПИН, № 6916-11 (штрих=65 мкм). Фиг. 2. Nestelliana glomerosa Afanasieva, 2022, экз. ПИН, № 6916-09 (68 мкм). Фиг. 3. Nestelliana grassiclatrata Afanasieva, 2022, экз. ПИН, № 6916-07 (65 мкм). Фиг. 4, 25. Provisocyntra cassicula Nazarov et Ormiston, 1987: 4 — экз. ПИН, № 6916-04 (100 мкм); 25 — экз. ПИН, № 17603 (148 мкм). Фиг. 5, 29. Provisocyntra magniporosa Afanasieva, 2022: 5 — экз. ПИН, № 6914-13 (85 мкм); 29 — экз. ПИН, № 6928-10 (150 мкм). Фиг. 6, 26. Provisocyntra valminazae Afanasieva, 2022; 6 — экз. ПИН, № 6914-27 (135 мкм). Фиг. 7. Spongentactinia altasulcata (Won, 1983), экз. ПИН, № 6916-13 (75 мкм); 26 — экз. ПИН, № 6928-11 (124 мкм). Фиг. 8. Spongentactinia oraia Afanasieva, 2023, экз. ПИН, № 6914-26 (128 мкм). Фиг. 9, 19. Entactinia zaitsevae Afanasieva, 2023: 9 — экз. ПИН, № 6916-05 (84 мкм); 19 — экз. ПИН, № 17629 (73 мкм). Фиг. 10, 18. Entactinia mariannae Afanasieva et Amon, 2017: 10 — экз. ПИН, № 6916-10 (81 мкм); 18 — экз. ПИН, № 17614 (86 мкм). Фиг. 11. Entactinia parapycnoclada Nazarov et Ormiston, 1985, экз. ПИН, № 6914-28 (112 мкм). Фиг. 12, 20. Triaenosphaera fortunatovae Afanasieva, 2023: 12 — экз. ПИН, № 6916-02 (68 мкм); 20 — экз. ПИН, № 17617 (76 мкм). Фиг. 13. T riaenosphaera spiroacus Afanasieva, 2023, экз. ПИН, № 6916-01 (76 мкм). Фиг. 14. Spinoalius melekessensis Afanasieva, 2019, экз. ПИН, № 6916-12

100 PROBLEMS OF PALEOZOIC STRATIGRAPHY

Усл. обозначения к рис. 10

Legend for Fig. 10.

(128 мкм). Фиг. 15. Borisella cf. bykovae Afanasieva, 2000, экз. ПИН, № 6925-12 (73 мкм). Фиг. 16. Duplexia cf. foremanae (Ormiston et Lane, 1976), экз. ПИН, № 6925-13 (78 мкм). Фиг. 17. Entactinia vulgaris Won, 1983, экз. ПИН, № 6989-33 (115 мкм). Фиг. 21. Triaenosphaera sicarius Deflandre, 1973, экз. ПИН, № 17602 (73 мкм). Фиг. 22. Triaenosphaera spiroacus Afanasieva, 2023, экз. ПИН, № 17661 (66 мкм). Фиг. 23. Radiobisphaera cf. nazaroviana Won, 1997, экз. ПИН, № 17647 (81 мкм). Фиг. 24. Longibelona neglecta Afanasieva et Gainullina, 2025, экз. ПИН, № 17616 (73 мкм). Фиг. 27. Provisocyntra kononovae Afanasieva, 2022, экз. ПИН, № 17648 (64 мкм). Фиг. 28. Provisocyntra grandis Afanasieva, 2022, экз. ПИН, № 6928-09 (235 мкм). Фиг. 30. Duodecimentactinia cf. ampla Won, 1997, экз. ПИН, № 17625 (87 мкм). Фиг. 31. Spongentactinia cf. diplostraca (Foreman, 1963), экз. ПИН, № 17640 (53 мкм). Фиг. 32. Ceratoikiscum cf. araneosum Afanasieva, 2000, экз. ПИН, № 17640 (53 мкм)

Figs. 1–14 — int. 1893,92–1883 м; figs. 15–32 — int. 1883–1881,7 м.

Fig. 1. Adamasirad cathedrarius Afanasieva, 2000, spec. PIN, № 6916-11 (штрих=65 mkm). Fig. 2. Nestelliana glomerosa Afanasieva, 2022, spec. PIN, № 6916-09 (68 mkm). Fig. 3. Nestelliana grassiclatrata Afanasieva, 2022, spec. PIN, № 6916-07 (65 mkm). Figs. 4, 25. Provisocyntra cassicula Nazarov et Ormiston, 1987: 4 — spec. PIN, № 6916-04 (100 mkm); 25 — spec. PIN, № 17603 (148 mkm). Figs. 5, 29. Provisocyntra magniporosa Afanasieva, 2022: 5 — spec. PIN, № 6914-13 (85 mkm); 29 — spec. PIN, № 6928-10 (150 mkm). Fig.

установлены две экозоны Provisocyntra kononovae и Spongentactinia oraia, сопоставленные с конодонто-выми зонами.

6. В нижнефранских отложениях (кузнечихин-ская и могутовская свиты) установлены комплексы миоспор зоны Raistrikia bucera-Archaezonotriletes

variabilis insignis. Верхнетурнейские отложения (ел-ховская свита) содержат комплексы двух миоспоро-вых зон: Tuberculispora exigua – Triquitrites batillatus (EB) и Monilospora variomarginata – Euryzonotriletes macrodiscus (VM).

• 6,    26. Provisocyntra valminazae Afanasieva, 2022; 6 — spec. PIN, № 6914-27 (135 mkm). Fig. 7. Spongentactinia altasulcata (Won, 1983), spec. PIN, № 6916-13 (75 mkm); 26 — spec. PIN, № 6928-11 (124 mkm). Fig. 8. Spongentactinia oraia Afanasieva, 2023, spec. PIN, № 6914-26 (128 mkm). Figs. 9, 19. Entactinia zaitsevae Afanasieva, 2023: 9 — spec. PIN, № 6916-05 (84 mkm); 19 — spec. PIN, № 17629 (73 mkm). Figs. 10, 18. Entactinia mariannae Afanasieva et Amon, 2017: 10 — spec. PIN, № 6916-10 (81 mkm); 18 — spec. PIN, № 17614 (86 mkm). Fig. 11. Entactinia parapycnoclada Nazarov et Ormiston, 1985, spec. PIN, № 6914-28 (112 mkm). Fig. 12, 20. Triaenosphaera fortunatovae Afanasieva, 2023: 12 — spec. PIN, № 6916-02 (68 mkm); 20 — spec. PIN, № 17617 (76 mkm). Fig. 13. Triaenosphaera spiroacus Afanasieva, 2023, spec. PIN, № 6916-01 (76 mkm). Fig. 14. Spinoalius melekessensis Afanasieva, 2019, spec. PIN, № 6916-12 (128 mkm). Fig. 15. Borisella cf. bykovae Afanasieva, 2000, spec. PIN, № 6925-12 (73 mkm). Fig. 16. Duplexia cf. foremanae (Ormiston et Lane, 1976), spec. PIN, № 6925-13 (78 mkm). Fig. 17. Entactinia vulgaris Won, 1983, spec. PIN, № 6989-33 (115 mkm). Fig. 21. Triaenosphaera sicarius Deflandre, 1973, spec. PIN, № 17602 (73 mkm). Fig. 22. Triaenosphaera spiroacus Afanasieva, 2023, spec. PIN, № 17661 (66 mkm). Fig. 23 . Radiobisphaera cf. nazaroviana Won, 1997, spec. PIN, № 17647 (81 mkm). Fig. 24. Longibelona neglecta Afanasieva et Gainullina, 2025, spec. PIN, № 17616 (73 мкм). Fig. 27. Provisocyntra kononovae Afanasieva, 2022, spec. PIN, № 17648 (64 mkm). Fig. 28. Provisocyntra grandis Afanasieva, 2022, spec. PIN, № 6928-09 (235 mkm). Fig. 30. Duodecimentactinia cf. ampla Won, 1997, spec. PIN, № 17625 (87 mkm). Fig. 31. Spongentactinia cf. diplostraca (Foreman, 1963), spec. PIN, № 17640 (53 mkm). Fig. 32. Ceratoikiscum cf. araneosum Afanasieva, 2000, spec. PIN, № 17640 (53 mkm)
