Влияние предварительного температурного старения на остаточную межслоевую прочность и стадийность накопления повреждений в конструкционном углепластике

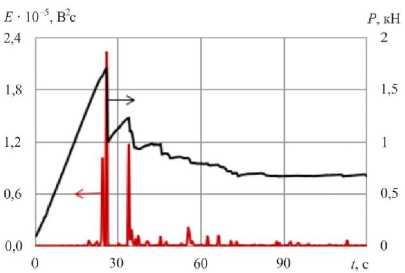

Старение композитов является повсеместной проблемой, которая приводит к ухудшению механических свойств, сокращению проектного срока службы конструкции и потенциальному преждевременному аварийному разрушению. Работа посвящена экспериментальному исследованию влияния предварительного температурного старения на остаточные механические свойства образцов конструкционного углепластика. Для этого была применена методика совместного использования испытательных систем и системы для регистрации и анализа сигналов акустической эмиссии. Проведены серии квазистатических испытаний образцов углепластика на межслоевой сдвиг по методу короткой балки до и после предварительных температурных воздействий при различных режимах. Испытания проводились на универсальных электромеханических системах Instron 5882 и Instron 5965 в соответствии с рекомендациями ASTM D2344. В процессе нагружения образцов производилась непрерывная регистрация сигналов акустической эмиссии при помощи системы AMSY-6. Применялся пьезоэлектрический преобразователь с частотным диапазоном 300-800 кГц. При проведении испытаний была осуществлена синхронизация испытательной и диагностической системы. В ходе работы были определены значения прочности при межслоевом сдвиге для образцов слоистого углепластика. Проиллюстрированы характерные виды разрушения образцов. При анализе изменения механических свойств углепластика от повышения температуры установлены критические значения температур, при которых происходит резкий спад прочностных и упругих характеристик материалов, обусловленный активной деструкцией связующего. Построены и проанализированы графики зависимости энергетического параметра и частотных характеристик сигналов акустической эмиссии от времени. Проведена оценка процессов накопления повреждений в композитах, показана смена механизмов накопления повреждений. Полученные результаты иллюстрируют влияние повышенных температур и продолжительности их воздействия на механическое поведение образцов конструкционного углепластика при статических испытаниях на межслоевой сдвиг.
