Оценка степени поврежденности углепластиковых композиционных материалов при ударном воздействии

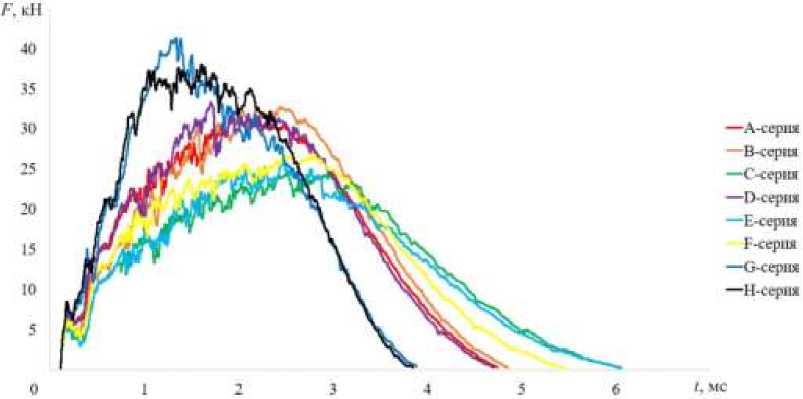

В работе представлены результаты экспериментального исследования изменения остаточных механических свойств образцов углепластиковых композитов различной структуры в условиях комбинированных ударных и статических воздействий. Данное исследование ставило целью получение новых экспериментальных данных о процессах деформирования и разрушения образцов углепластиковых композиционных материалов в условиях воздействия ударных и статических нагрузок, а также разработку методики анализа степени поврежденности и терпимости к повреждениям после ударных нагрузок при использовании различных вариантов неразрушающего контроля. Для исследования было выбрано восемь типов структур армирования. Экспериментальная часть выполнена на базе Центра экспериментальной механики ПНИПУ с использованием испытательных систем с падающим грузом Instron CEAST 9350 и электромеханической - Instron 5982. Методика испытаний основывалась на стандартах ASTM D7136 и D7137 - удар и сжатие после удара. После ударных воздействий измерялись глубина вмятин и с помощью неразрушающего контроля методом шерографии - размер несплошности образцов. Терпимость к повреждениям оценивалась с помощью введенной величины степени поврежденности после удара. Представлена процедура расчета работы разрушения в процессе ударного воздействия. Дана оценка перспективности использования введенных значений для проектирования и изготовления изделий из углепластиковых композиционных материалов с разной структурой армирования. Процесс ударного низкоскоростного воздействия отражен на диаграммах зависимости силы от перемещений при различных уровнях воздействий. Результаты испытаний представлены в виде диаграмм максимальной разрушающей нагрузки при сжатии, описывающих изменение остаточных механических свойств после ударного воздействия. Отмечены особенности использования прямых и косвенных методик оценки эксплуатационных характеристик поврежденных образцов. Проанализировано влияние ударного воздействия на характер разрушения и деформационные свойства образцов углепластиковых композиционных материалов.
