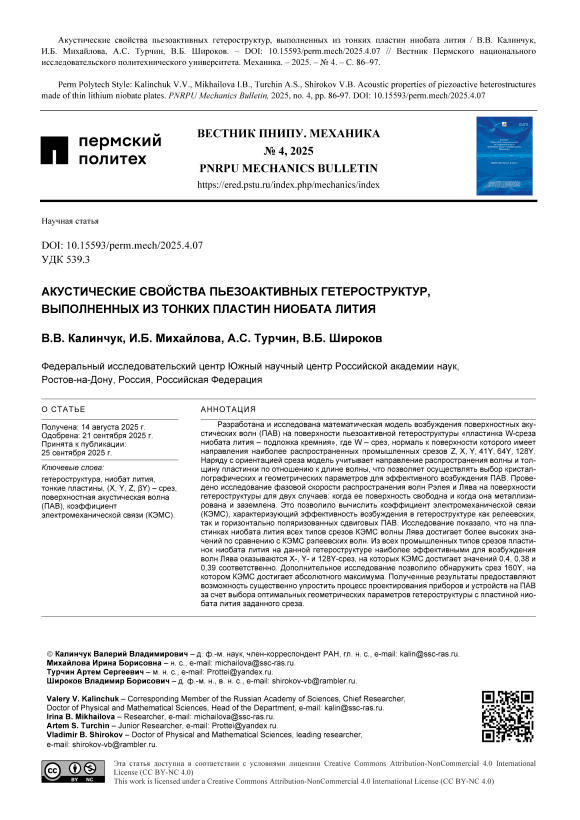

Акустические свойства пьезоактивных гетероструктур, выполненных из тонких пластин ниобата лития

Разработана и исследована математическая модель возбуждения поверхностных акустических волн (ПАВ) на поверхности пьезоактивной гетероструктуры «пластинка W-среза ниобата лития - подложка кремния», где W - срез, нормаль к поверхности которого имеет направления наиболее распространенных промышленных срезов Z, X, Y, 41Y, 64Y, 128Y. Наряду с ориентацией среза модель учитывает направление распространения волны и толщину пластинки по отношению к длине волны, что позволяет осуществлять выбор кристаллографических и геометрических параметров для эффективного возбуждения ПАВ. Проведено исследование фазовой скорости распространения волн Рэлея и Лява на поверхности гетероструктуры для двух случаев: когда ее поверхность свободна и когда она металлизирована и заземлена. Это позволило вычислить коэффициент электромеханической связи (КЭМС), характеризующий эффективность возбуждения в гетероструктуре как релеевских, так и горизонтально поляризованных сдвиговых ПАВ. Исследование показало, что на пластинках ниобата лития всех типов срезов КЭМС волны Лява достигает более высоких значений по сравнению с КЭМС рэлеевских волн. Из всех промышленных типов срезов пластинок ниобата лития на данной гетероструктуре наиболее эффективными для возбуждения волн Лява оказываются X-, Y- и 128Y-срез, на которых КЭМС достигает значений 0,4, 0,38 и 0,39 соответственно. Дополнительное исследование позволило обнаружить срез 160Y, на котором КЭМС достигает абсолютного максимума. Полученные результаты предоставляют возможность существенно упростить процесс проектирования приборов и устройств на ПАВ за счет выбора оптимальных геометрических параметров гетероструктуры c пластиной ниобата лития заданного среза.
