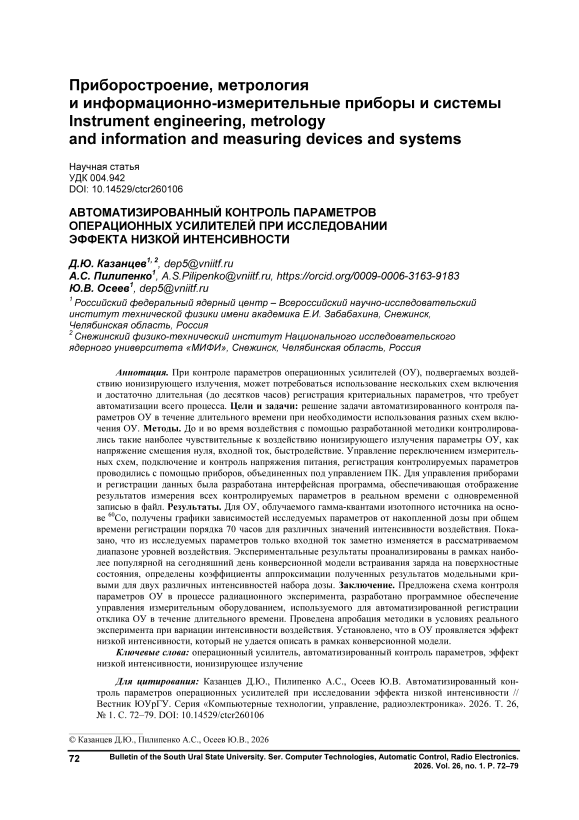

Автоматизированный контроль параметров операционных усилителей при исследовании эффекта низкой интенсивности

При контроле параметров операционных усилителей (ОУ), подвергаемых воздействию ионизирующего излучения, может потребоваться использование нескольких схем включения и достаточно длительная (до десятков часов) регистрация критериальных параметров, что требует автоматизации всего процесса. Цели и задачи: решение задачи автоматизированного контроля параметров ОУ в течение длительного времени при необходимости использования разных схем включения ОУ. Методы. До и во время воздействия с помощью разработанной методики контролировались такие наиболее чувствительные к воздействию ионизирующего излучения параметры ОУ, как напряжение смещения нуля, входной ток, быстродействие. Управление переключением измерительных схем, подключение и контроль напряжения питания, регистрация контролируемых параметров проводились с помощью приборов, объединенных под управлением ПK. Для управления приборами и регистрации данных была разработана интерфейсная программа, обеспечивающая отображение результатов измерения всех контролируемых параметров в реальном времени с одновременной записью в файл. Результаты. Для ОУ, облучаемого гамма-квантами изотопного источника на основе 60Со, получены графики зависимостей исследуемых параметров от накопленной дозы при общем времени регистрации порядка 70 часов для различных значений интенсивности воздействия. Показано, что из исследуемых параметров только входной ток заметно изменяется в рассматриваемом диапазоне уровней воздействия. Экспериментальные результаты проанализированы в рамках наиболее популярной на сегодняшний день конверсионной модели встраивания заряда на поверхностные состояния, определены коэффициенты аппроксимации полученных результатов модельными кривыми для двух различных интенсивностей набора дозы. Заключение. Предложена схема контроля параметров ОУ в процессе радиационного эксперимента, разработано программное обеспечение управления измерительным оборудованием, используемого для автоматизированной регистрации отклика ОУ в течение длительного времени. Проведена апробация методики в условиях реального эксперимента при вариации интенсивности воздействия. Установлено, что в ОУ проявляется эффект низкой интенсивности, который не удается описать в рамках конверсионной модели.
