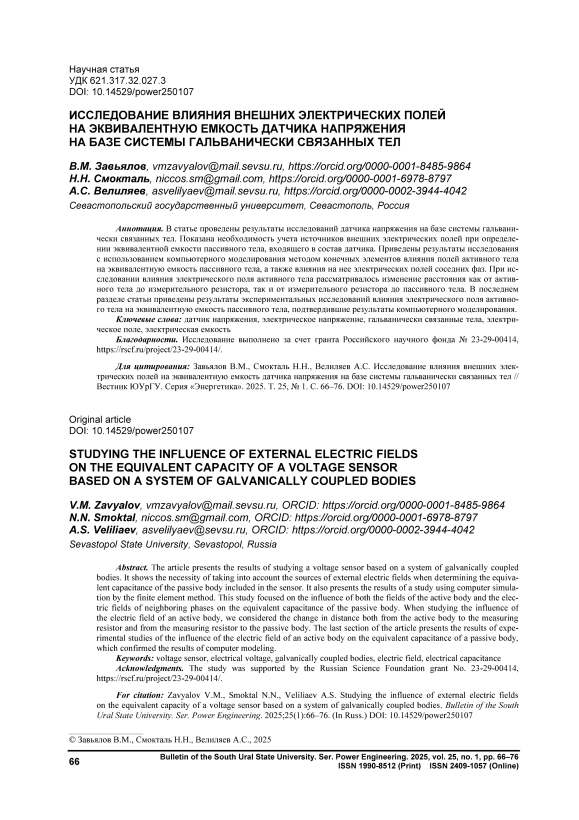

Исследование влияния внешних электрических полей на эквивалентную ёмкость датчика напряжения на базе системы гальванически связанных тел
Автор: Завьялов В.М., Смокталь Н.Н., Велиляев А.С.
Журнал: Вестник Южно-Уральского государственного университета. Серия: Энергетика @vestnik-susu-power
Рубрика: Электротехнические комплексы и системы
Статья в выпуске: 1 т.25, 2025 года.
Бесплатный доступ
В статье проведены результаты исследований датчика напряжения на базе системы гальванически связанных тел. Показана необходимость учета источников внешних электрических полей при определении эквивалентной емкости пассивного тела, входящего в состав датчика. Приведены результаты исследования с использованием компьютерного моделирования методом конечных элементов влияния полей активного тела на эквивалентную емкость пассивного тела, а также влияния на нее электрических полей соседних фаз. При исследовании влияния электрического поля активного тела рассматривалось изменение расстояния как от активного тела до измерительного резистора, так и от измерительного резистора до пассивного тела. В последнем разделе статьи приведены результаты экспериментальных исследований влияния электрического поля активного тела на эквивалентную емкость пассивного тела, подтвердившие результаты компьютерного моделирования.
Датчик напряжения, электрическое напряжение, гальванически связанные тела, электрическое поле, электрическая емкость
Короткий адрес: https://sciup.org/147248087
IDR: 147248087 | УДК: 621.317.32.027.3 | DOI: 10.14529/power250107
Studying the influence of external electric fields on the equivalent capacity of a voltage sensor based on a system of galvanically coupled bodies
The article presents the results of studying a voltage sensor based on a system of galvanically coupled bodies. It shows the necessity of taking into account the sources of external electric fields when determining the equivalent capacitance of the passive body included in the sensor. It also presents the results of a study using computer simulation by the finite element method. This study focused on the influence of both the fields of the active body and the electric fields of neighboring phases on the equivalent capacitance of the passive body. When studying the influence of the electric field of an active body, we considered the change in distance both from the active body to the measuring resistor and from the measuring resistor to the passive body. The last section of the article presents the results of experimental studies of the influence of the electric field of an active body on the equivalent capacitance of a passive body, which confirmed the results of computer modeling.
