Военно-политическое влияние сша и стран нато на подконтрольных территориях с применением модульных полевых подвижных пунктов управления

П остановка проблемы. Военно-политическая обстановка на Западе характеризуется высокой динамичностью, обусловленной социально-экономическими изменениями, происходящими практически во всех южно европейских странах, сохранением нестабильности, а также, продолжением активной военной деятельности НАТО. Важным фактором развития ситуации на Западе является, углубление всестороннего международного сотрудничества, направленного, прежде всего, на ускорение евроатлантической интеграции. При этом усилению интеграционных процессов, способствует также стремление государств региона к объединению усилий в интересах противодействия новым угрозам, исходящих от террористических и экстремистских организаций [1; 2].

«Революционные» события и приход к власти исламистских сил в ряде арабских государств создают дополнительные предпосылки для возникновения межгосударственных конфликтов и роста террористической опасности [3; 4] в близлежащих районах, включая юг Европы.

В то же время, негативное влияние на ситуацию на Западе оказывает дальнейшее усиление борьбы между США и ведущими европейскими государствами за сферы влияния, что способствует нарастанию противоречий в отношениях между ними и обусловливает формирование различных подходов к решению основных региональных проблем [5]. Нормализации взаимоотношений и развитию плодотворного сотрудничества препятствует продолжающийся мировой финансово-экономический кризис и обострение проблемы нехватки природных ресурсов [6].

Соединенные Штаты Америки стремятся закрепить свое военное и экономическое присутствие, расширить возможности по контролю за маршрутами транспортировки энергоносителей в Европу из других регионов. При этом Вашингтон осуществляет оптимизацию системы американ- ских военных объектов в ЮЕР и направляет основные усилия на строительство такой региональной системы безопасности, которая обеспечивала бы геостратегическое доминирование США в Средиземноморской зоне и за ее пределами. Одновременно руководство Белого дома добивается более активного участия южноевропейских стран в операциях, проводимых Пентагоном в различных регионах мира.

За последнее десятилетие в вопросах военной связи и технологиях военных коммуникаций произошли заметные изменения. США и НАТО, в целом, стали уделять большое внимание, при организации связи, современным информационным технологиям, так как современные информационные технологии позволяют иметь необходимую информацию о своих войсках и войсках противника в «режиме онлайн», что позволяет сократить среднее время подготовки к атаке, увеличив при этом вероятность поражения цели.

Таким образом, на смену фронтовым и армейским операциям времён, Первой и Второй мировых войн (Великой Отечественной войны) приходит глобальная наземно-морская-воздушно-космическая операция, которая приобрела объёмный характер, для чего страны НАТО стали применять в использовании для мобильности модульные полевые подвижные пункты управления для управления штабами.

Модульные полевые подвижным пунктом управления (МПППУ) является специально оборудованное и оснащенное техническими средствами транспортное средство и прочие элементы, такие как пневмокаркасные модули, палатки, и т.д., развертываемые в районах чрезвычайных ситуаций. Они обеспечивают функционирование оперативных групп территориальных органов при реализации управления средствами и силами в районах военных действий или чрезвычайных ситуаций.

Цель статьи заключается в исследовании особенностей модульных полевых подвижных пунктов управления для контроля военнополитической обстановки и ведению боевых действий на подконтрольных территориях.

Основное изложение материала .

Кардинально изменяется система управления. Она тоже становится объёмной и использует весь набор современных средств связи и услуг, которые опираются на глобальную информационную систему («информационную решётку», представляющую собой группировку разведывательных, коммуникационных и навигационных космических летательных аппаратов США и блока НАТО, в целом, на околоземной орбите). Это позволяет доставлять информацию в реальном масштабе времени и ставить задачи огромному числу подразделений, т.е., на смену иерархической системе управления приходит новая, высокоскоростная, с одновременной передачей информации, уже разделённой для потребителей. Такая система управления значительно сокращает время на принятие решения, а это одно из основных требований современного боя и операции.

Как показывает опыт локальных войн последних десятилетий, Пентагон уделяет большое внимание пунктам управления. Продолжающаяся в настоящее время реформа ВС, является составной частью общей реорганизации американских вооружённых сил. Трансформация ВС базируется на новых современных технологиях, в том числе информационных, позволяющих создавать новые образцы военной техники а именно модульных полевых подвижных пунктов управления и высокоточного оружия, повысить оперативность и эффективность боевого управления и взаимодействия мобильных соединений с силами и средствами наземного базирования в наступательных и оборонительных операциях на Южно-Европейском ТВД.

Мобильный командный пункт – это комплекс аппаратно-программного обеспечения, размещенный в мобильном модуле и обеспечивающий организацию подключения точки к сетям передачи данных, в том числе, по спутниковым каналам связи, а также, условия для отдыха и выполнения функций должностным лицам [7, с. 116].

Модуль может поставляться в различных модификациях с разными вариантами размещения чиновников и (или) мест в зависимости от назначения и функциональной специализации. Состав внутреннего оборудования определяется требованиями заказчика.

Мобильный пункт управления обеспечивает комфортное проживание группы на несколько дней в полевых условиях, дает возможность организовать полноценное рабочее место и перевезти крупногабаритное оборудование.

Система резервного питания пункта оборудования позволяет использовать его в автономном режиме в течение длительного периода времени.

При разработке мобильных модулей учитываются, в том числе, требования к транспортировке различными видами транспорта. Выполнение данного вида требований значительно расширяет географию возможного использования мобильных точек и увеличивает скорость развертывания в самых удаленных уголках страны [7, с. 133].

У разных государств свои требования к обеспечению мобильных модулей командного пункта. Так, США используют мобильный модуль командного пункта MMSD (рис. 1).

Модуль командного пункта (MMSD) предназначен для обеспечения командно-штабных рабочих мест в полевых условиях. Информационное оборудование обеспечивает взаимодействие с и удовлетворяет потребности автоматизированных систем поддержки командования и безопасности операций. Подходящая конфигурация и возможность стыковки модулей MMSD позволяет использовать их на командных пунктах (SD, ZSD, WSD) оперативного и тактического звена [7, с. 34].

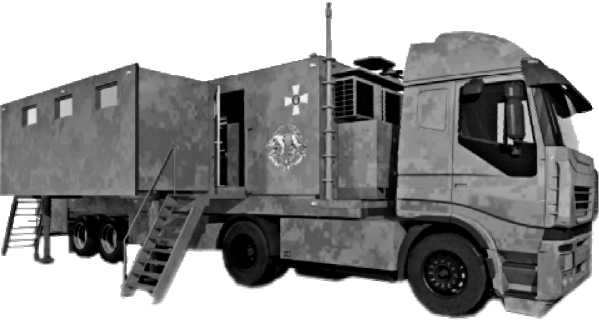

Рисунок 1 – Модуль командного пункта (MMSD) в США

Кроме того, командно-штабной контейнер (KD-S), который является частью MMSD, установлен на автомобиле JELCZ 662, а командноштабной контейнер (KD-Soc.) Или технический контейнер (KT) – на прицепе. MMSD может питаться от промышленной сети или полевой системы электроснабжения или от трехфазной электростанции 3 х 400 / 230В переменного тока, установленной на техническом контейнере (КТ). MMSD предназначен для колесного транспорта, а также для транспортировки по железной дороге, воздуху и морю.

MMSD состоит из:

• •    командно-штабной контейнер (KD-S), перевозимый на автомобиле;

• •    командно-штабной контейнер (KD-Soc.) или технический контейнер (KT), перевозимый на прицепе.

Мобильный модуль командного пункта – MMSD уровня части / подразделения предназначен для обеспечения рабочих мест для командноштабных операций в полевых условиях.

Телеинформационная инфраструктура позволяет создать до 3-х независимых телеинформаци-онных сетей и 10 автоматизированных рабочих мест (с возможностью расширения до 12), а также использовать оборудование для управления средствами радиосвязи. Это также позволяет использовать радиостанции для управления транспортными средствами в удаленных местах.

Информационное оборудование обеспечивает взаимодействие с Автоматизированными системами поддержки управления и безопасности операций. Подходящая конфигурация и стыковка модулей MMSD позволяет использовать их на командных пунктах более низкого уровня (части и подразделения). Короткое время развертывания и складывания обеспечивает высокую мобильность в боевых действиях в стране и в зарубежных командировках.

Оборудование:

• •    вездеход;

• •    15 футовый контейнер;

• •    технический модуль (электрогенератор и технические принадлежности);

компьютерное оборудование, обеспечивающее 10 автоматизированных рабочих мест (с возможностью расширения до 12);

• •    кондиционер, отопление.

Интерфейсы и линии подключения:

• •    5 кабельных линий (с многожильным кабелем PKS-4 × 2 × 0,34) типа ETHERNET по стандарту 10/100 / 1000Base – Tx;

• •    1 линия XDSL;

• •    8 линий для удаленного оборудования от радиостанций;

• •    20 телефонных линий от RWLC-10 / Т укрытия.

Модуль MMSD адаптирован для питания от промышленной сети или полевой системы электроснабжения или от трехфазной электростанции 3х400 / 230В переменного тока (с допуском фазного напряжения от 195,5В до 253В). Дополнительно в модуле есть два ИБП для обеспечения бесперебойной работы компьютерного оборудования [8].

В Великобритании используют командный пункт NIXUS PRO X (рис. 2, 3). Командный пункт NIXUS PRO X – состоит из 4 палаток PRO, расположенных в форме X вокруг соединительного модуля, PRO X обеспечивает большую крытую площадь (до 185 квадратных метров), которую можно использовать как единое рабочее пространство или как 4 отдельные, но взаимосвязанные рабочие зоны.

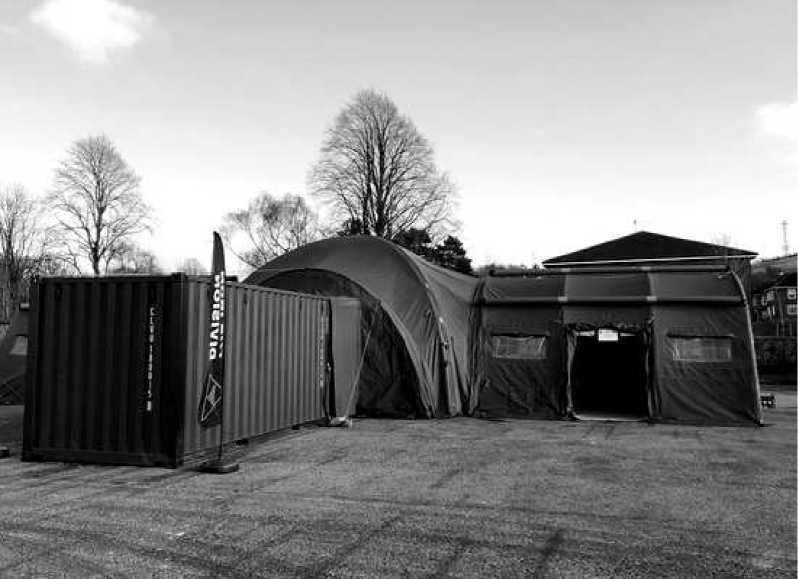

Рисунок 2 – Командный пункт NIXUS PRO X

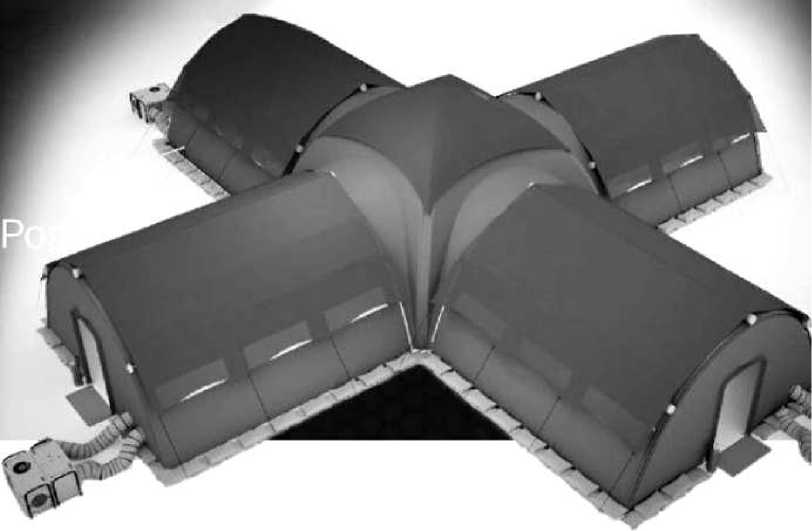

Рисунок 3 – Командный пункт NIXUS PRO X ( вид сверху )

Одна или несколько палаток могут быть заменены в конфигурации X контейнером ISO, предварительно настроенным для конкретных приложений, таких как безопасное хранилище, комната для хранения вещей, комната для оборудования связи и т.д.

Командный пункт NIXUS PRO X состоит из 4 палаток PRO, расположенных в форме X вокруг соединительного модуля. Полученная структура обеспечивает большую крытую площадь (до 185 квадратных метров), которую можно использовать либо как единое рабочее пространство, либо как 4 отдельные, но взаимосвязанные рабочие зоны [9].

Основным преимуществом командного пункта NIXUS PRO X является скорость установки по сравнению с возведением одной большой конструкции той же общей площади пола. Мало то- го, что палатки NIXUS PRO устанавливаются очень быстро, обычно менее 10 минут, но и 4 палатки PRO, расположенные вокруг центрального соединительного модуля, могут быть установлены одновременно, что еще больше сокращает время установки.

Командный пост NIXUS PRO X идеально подходит для использования в военных, гуманитарных или спасательных целях. Это долговечное решение для работы в экстремальных погодных условиях с множеством опций, позволяющих настроить его в соответствии с вашими требованиями. Его площадь от 125 до 185 м2 с 4 отдельными рабочими зонами. Разработан для сверхбыстрого развертывания с минимальными тру- дозатратами. Экстремальная атмосферостой-кость , подходит для очень холодных, пустынных и тропических условий

Бесшовные пневматические трубки высокого давления (4–6 бар) диаметром 6 дюймов обеспечивают жесткую конструкцию.

Следующая разновидность модульных полевых подвижных пунктов управления, используемая многими странами Европы, – NIXUS PRO (рис. 4). Это модульная надувная палатка общего назначения, в которой используются сверхмощные пневматические опорные трубы, накачанные до высокого давления для обеспечения прочности и устойчивости.

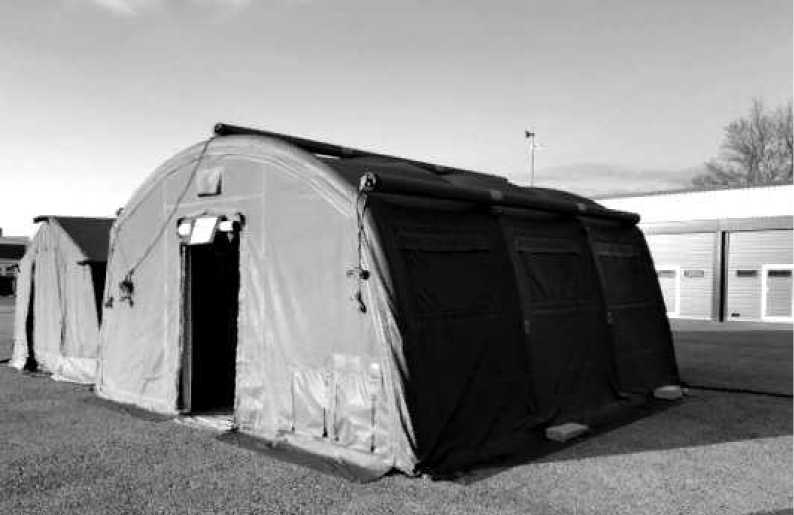

Рисунок 4 – Командный пост NIXUS PRO

Ключевые особенности командного поста NIXUS PRO:

• •    Прочность и стабильность за счет надувных опорных труб высокого давления;

• •    Жесткая конструкция с хорошей устойчивостью к сильным ветровым и снеговым нагрузкам;

• •    Стабильность даже при резких перепадах температуры между днем и ночью;

• •    Быстрая настройка и время простоя с минимальными трудозатратами;

• •    Дизайн позволяет взаимодействовать с другими PRO для создания большего здания [9].

Командный пост NIXUS PRO обычно используется как для полевого командного пункта, так и просто для размещения.

Прочность и устойчивость палаток NIXUS PRO под нагрузкой обусловлена их конструкцией из тяжелых бесшовных пневматических труб диа- метром 6 дюймов с рабочим давлением от 4 до 8 бар. Использование трубок высокого давления делает конструкцию палатки жесткой и устойчивой, а также устойчивой к сильным ветровым и снеговым нагрузкам. Версия PRO-ELR (увеличенное сопротивление нагрузке) доступна для миссий со снеговой нагрузкой более 50 кг/м2 в сочетании с ветровой нагрузкой 33 м/с.

Еще одним преимуществом использования трубок высокого давления является их устойчивость к колебаниям температуры окружающей среды, поэтому нет необходимости в постоянном контроле давления или заправке воздухом. Минимальное давление (разрушение) палатки составляет всего 1,5 бар, поэтому с таким широким диапазоном рабочего давления палатки PRO являются лучшим выбором для использования в самых суровых условиях, от экстремально холодных мест до пустыни и тропической жары.

Прочность конструкции распространяется на все компоненты: навес палатки PRO выполнен из непрозрачной полиэфирной ткани 1000 D с по- крытием из ПВХ с обеих сторон. Это делает материал водонепроницаемым, огнестойким и подходящим для очень низких температур до –50 °C с дополнительной ИК-мембраной.

NIXUS PRO выполнен в двухцветном режиме с серым цветом внутри и оливково-зеленым или песочным цветом снаружи. Каждая палатка упакована в прочный непромокаемый мешок из ПВХ с ремкомплектом.

Экстремальная атмосферостойкость, подходит для очень холодных, пустынных и тропических условий. Высокая несущая способность при высоких ветровых и снеговых нагрузках.

Бесшовные пневматические трубки высокого давления (4–6 бар) диаметром 6 дюймов обеспечивают жесткую конструкцию. А модульная конструкция позволяет использовать несколько конфигураций блоков для создания больших зданий.

Разработана данная модель для быстрого развертывания с минимальными трудозатратами.

Схожей по функциональности является модель NIXUS ERA – модульная надувная палатка, позволяющая создавать многокомнатные конструкции различной планировки, например: полевой командный пункт, жилой блок со смежными комнатами, склад или склад и т.д. Почти вертикальные стороны обеспечивают максимальную полезную площадь пола.

Ключевая особенность:

• •    Модульная конструкция, позволяющая создавать многокомнатные конструкции различной планировки 20 размеров – от 3,5 м в ширину × 2,4 м до 6,0 м в ширину × 7,5 м в длину;

• •    Количество и положение дверей и окон можно варьировать;

• •    Могут быть добавлены камуфляжные, тепловые или инфракрасные солнцезащитные козырьки;

• •    Противоскользящий пол из ПВХ.

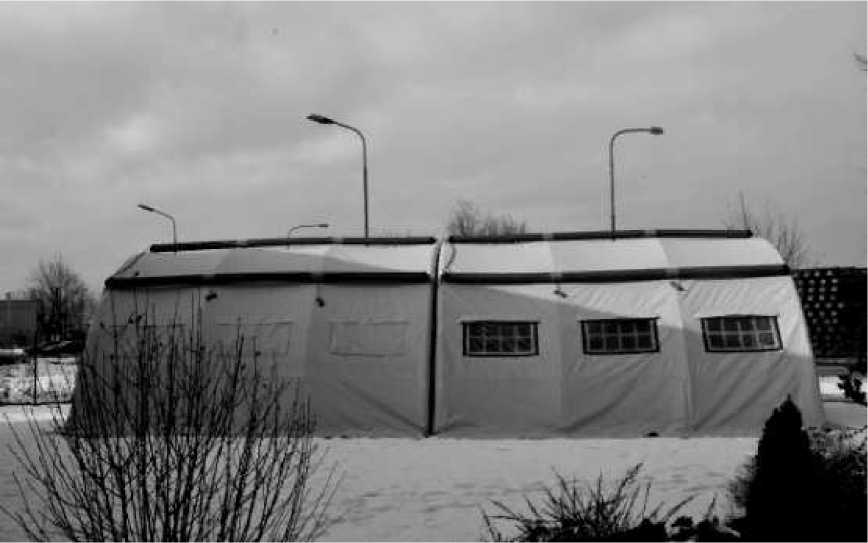

  Рисунок 5 – Модель NIXUS ERA




Отметим, что NIXUS ERA – единственная модульная надувная палатка с наклонными опорными балками, обеспечивающими более вертикальные боковые стенки. Это дает большую эффективность внутреннего пространства, что делает палатку идеальной для размещения военных, чрезвычайных / гуманитарных служб или офисов.

Есть две версии ERA. Версия с расстоянием между балками 200 см представляет собой сверхмощную палатку, в первую очередь предназначенную для жилых помещений, а версия с шагом балки 250 см предназначена для быстрого развертывания и там, где важны меньший вес и транспортный объем. Также существуют раз- личные типы внешней ткани весом от 650 г/м2 до 250 г/м2.

Прочность и устойчивость палаток NIXUS ERA под нагрузкой обусловлена их конструкцией из тяжелых бесшовных пневматических труб диаметром 6 дюймов с рабочим давлением от 4 до 8 бар. Использование трубок высокого давления делает конструкцию палатки жесткой и устойчивой, а также устойчивой к сильным ветровым и снеговым нагрузкам.

Еще одним преимуществом использования трубок высокого давления является их устойчивость к колебаниям температуры окружающей среды, поэтому нет необходимости в постоянном кон- троле давления или заправке воздухом. Минимальное давление (разрушение) палатки составляет всего 1,5 бар, поэтому с таким широким диапазоном рабочего давления палатки ERA являются лучшим выбором для использования в самых суровых условиях, от очень холодных мест до пустыни и тропической жары.

Военная палатка NIXUS ERA или палатка для оказания чрезвычайной/гуманитарной помощи выполнена в двухцветном режиме с серым цветом внутри и оливково-зеленым или песочным цветом снаружи. Каждая палатка упакована в прочный водонепроницаемый пакет из ПВХ с ремкомплектом.

Почти вертикальные внутренние стены делают эту палатку идеальной как для использования под подвижной пункт, так и в качестве жилого помещения.

Экстремальная атмосферостойкость, подходит для очень холодных, пустынных и тропических условий. Бесшовные пневматические трубки высокого давления (4–6 бар) диаметром 6 дюймов обеспечивают жесткую конструкцию.
