Воздушное канальное охлаждение одновиткового индуктора для магнитно-импульсной обработки металлов
Автор: Самохвалов В.Н., Черников Д.Г., Юсупов Р.Ю.
Журнал: Известия Самарского научного центра Российской академии наук @izvestiya-ssc
Рубрика: Машиностроение и машиноведение
Статья в выпуске: 3 т.25, 2023 года.
Бесплатный доступ

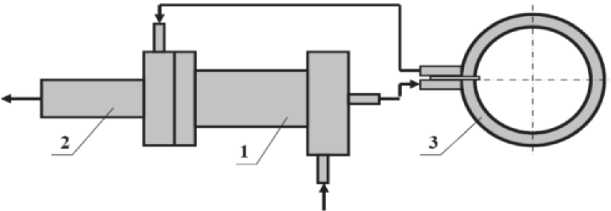

В работе представлены результаты исследования эффективности охлаждения токопровода одновиткового индуктора для магнитно-импульсной обработки материалов, имеющего внутренний канал, воздухом низкой температуры от вихревой трубы, в том числе при использовании эжектора. Экспериментально полученные зависимости показывают, что наибольшая эффективность охлаждения и наибольшая интенсивность охлаждения токопровода одновиткового индуктора достигается при значениях β>1 (отношение площадей проходных сечений диафрагмы и сопла эжектора) при всех исследованных отношениях относительного диаметра диафрагмы вихревой трубы, при неизменной величине давления на ее входе. В результате исследований установлено, что канальное охлаждение токопровода одновиткового индуктора охлажденным воздухом от вихревой трубы обладает достаточно высокой эффективностью при высокой степени безопасности.
Магнитно-импульсная обработка, индуктор, токопровод, охлаждение, вихревая труба, эжектор
Короткий адрес: https://sciup.org/148326932
IDR: 148326932 | DOI: 10.37313/1990-5378-2023-25-3-64-71
Список литературы Воздушное канальное охлаждение одновиткового индуктора для магнитно-импульсной обработки металлов
- Желтков, В. И. Методика проектирования температурных условий работы индукторов для обжима при магнитно-импульсной обработке металлов / В.И. Желтков, А.Е. Киреева, В.Д. Кухарь // Известия Тульского государственного университета. Технические науки. - 2009. - № 2-2. - С. 79-83.
- Барвинок, B.A. Исследование тепловых явлений в индукторных системах при магнитно-импульсной обработке / B.A. Барвинок, А.Н. Кирилин, В.П. Самохвалов, В.М. Вершигоров // Проблемы машиностроения и автоматизации. - 2008. - № S. - С. 95-99.
- Барвинок, B.A. Экспериментальные исследования тепловых полей в индукторных системах при магнитно-импульсной штамповке / В.А. Барвинок, Ю.Е. Паламарчук, А.Н. Кирилин [и др.] // Вестник Самарского государственного аэрокосмического университета им. академика С.П. Королёва. - 2008. - № 1(14). - С. 103-110.
- Глущенков, В.А. Основные направления совершенствования индукторов для магнитно-импульсной обработки. Повышение их прочности и ресурса / В.А. Глущенков, И.В. Зверев, В.И. Песоцкий // Известия Самарского научного центра Российской академии наук. - 2021. - Т. 23. - № 6(104). - С. 67-71.
- Меркулов, А.П. Вихревой эффект и его применение в технике /, А.П. Меркулов. - Москва: Машиностроение, 1969. - 183 с.
- Пиралишвили, Ш.А. Вихревой эффект. Эксперимент, теория, технические решения/ Ш. А. Пиралишвили, В. М. Поляев, М. Н. Сергеев / Под. ред. А. И. Леонтьева. - М.: УНПЦ "Энергомаш", 2000. - 412 с.
- Александров, В.Ю. Оптимальные эжекторы (теория и расчет) / В.Ю. Александров, К.К. Климовский. - Москва: Машиностроение, 2012. - 136 с.
- Самохвалов, В.Н. Распределение температуры на оси камеры расширения при различных схемах работы вихревой трубы / В.Н. Самохвалов // Письма в журнал технической физики, 2021. - Т. 47. - № 19. - С. 41-43. -.
