Накопление влаги в монтажном шве оконного блока, примыкающего к проёму стены
Автор: Ирина Леонидовна Котлярская, Александр Вадимович Уланов, Николай Иванович Ватин, Сергей Валерьевич Корниенко
Журнал: Строительство уникальных зданий и сооружений @unistroy
Статья в выпуске: 5 (119), 2025 года.
Бесплатный доступ
Объектом исследования является типичный монтажный шов оконного блока, примыкающего к проёму стены. Методика. Влагорежим типичного монтажного шва рассчитывается аналогично режиму ограждающих конструкций. В исследовании использованы метод определения плоскости максимального увлажнения; графо-аналитический метод; приближенно-аналитический метод определения положения плоскости возможной конденсации; оценка годового накопления влаги и проверка на соответствие принципу Роджерса. Результаты. Расчет типичного монтажного шва с использованием плоскости максимального увлажнения выявил ограничения в табличных данных. Анализ исследований также выявил высокую погрешность формулы определения парциального давления насыщенного пара при отрицательных температурах. Приближенно-аналитический метод определения положения плоскости возможной конденсации также выявил ограничения в табличных данных. Графово-аналитический метод не выявил пересечения кривых при температуре -6,5 °C (средняя температура января), что указывает на отсутствие конденсации при более высоких температурах. Оценка годового накопления влаги показала, что накопления влаги в течение года не происходит. Расчет определил плоскость максимальной конденсации на внешней границе монтажного соединения. Экспресс-проверка с использованием принципа Роджерса подтвердила правильность выполнения монтажного соединения. Выявленные недостатки в методах указывают на необходимость дополнительных исследований для оценки условий влажности монтажных соединений, поскольку используемые методы лежат в основе действующих нормативных документов.
Монтажное соединение, Паропроницаемость, Сопротивление паропроницаемости, Влага, Расчет влажности, Накопление влаги, Конденсация, Плоскость максимального увлажнения, Максимальная температура увлажнения
Короткий адрес: https://sciup.org/143185212
IDR: 143185212 | DOI: 10.4123/CUBS.119.6

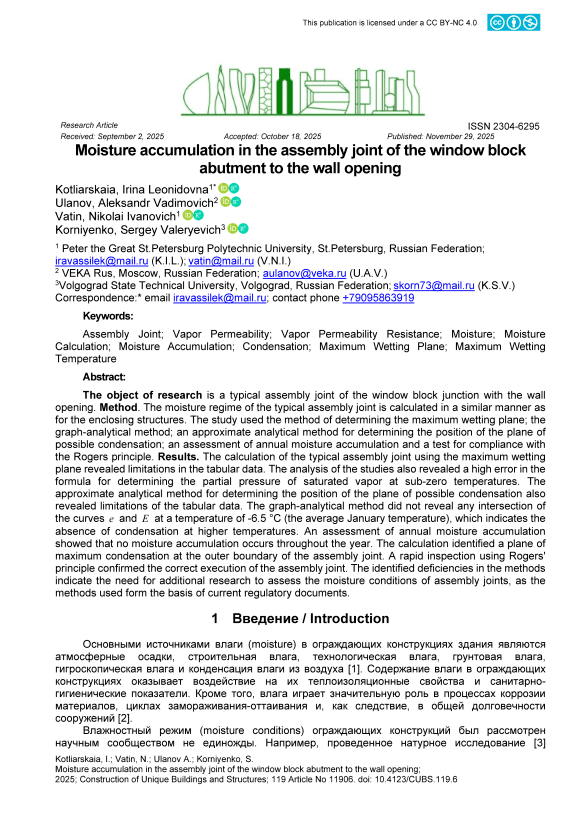

Moisture accumulation in the assembly joint of the window block abutment to the wall opening
The object of research is a typical assembly joint of the window block junction with the wall opening. Method. The moisture regime of the typical assembly joint is calculated in a similar manner as for the enclosing structures. The study used the method of determining the maximum wetting plane; the graph-analytical method; an approximate analytical method for determining the position of the plane of possible condensation; an assessment of annual moisture accumulation and a test for compliance with the Rogers principle. Results. The calculation of the typical assembly joint using the maximum wetting plane revealed limitations in the tabular data. The analysis of the studies also revealed a high error in the formula for determining the partial pressure of saturated vapor at sub-zero temperatures. The approximate analytical method for determining the position of the plane of possible condensation also revealed limitations of the tabular data. The graph-analytical method did not reveal any intersection of the curves and at a temperature of -6.5 °C (the average January temperature), which indicates the absence of condensation at higher temperatures. An assessment of annual moisture accumulation showed that no moisture accumulation occurs throughout the year. The calculation identified a plane of maximum condensation at the outer boundary of the assembly joint. A rapid inspection using Rogers' principle confirmed the correct execution of the assembly joint. The identified deficiencies in the methods indicate the need for additional research to assess the moisture conditions of assembly joints, as the methods used form the basis of current regulatory documents.
