Методика проведения экспериментальных исследований плоского шлифования с применением кругов с АРС и осцилляции заготовки

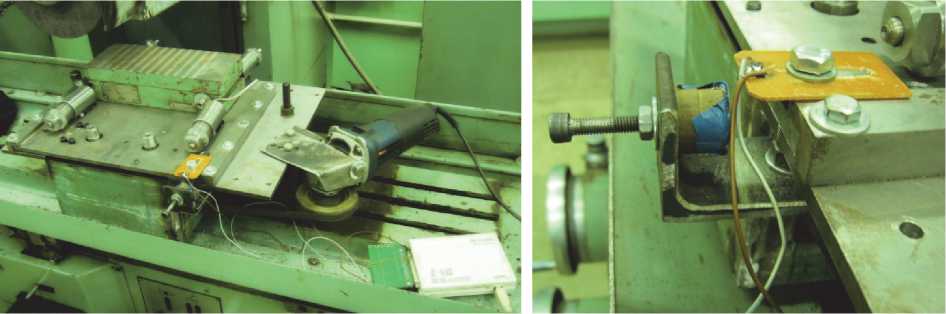

Способ плоского шлифования с применением кругов с аксиально-смещенным режущим слоем (АРС) и осцилляции заготовки позволяет повысить производительность процесса обработки по сравнению с маятниковым шлифованием и получить на обработанной поверхности детали ненаправленный микрорельеф, что повышает ее износостойкость, маслоемкость и другие эксплуатационные характеристики. В работе приведена методика экспериментальных исследований процесса обработки. Цель экспериментальных исследований состоит в проверке основных положений и результатов проведенных теоретических исследований и данных, полученных при помощи разработанной программы имитационного моделирования. Исследуется влияние глубины шлифования, числа проходов инструмента, скорости осцилляции и угла наклона шлифовального круга с АРС на шероховатость получаемой поверхности детали, а также на производительность обработки. Обработка производится на плоскошлифовальном станке с применением пары шлифовальных кругов одной марки, из которых один круг прямого профиля, второй имеет аксиальное смещение. Заготовки для экспериментов проходили предварительную технологическую обработку с получением на рабочих поверхностях заданной шероховатости и соответствующей твердости. В процессе проведения исследований СОТС не используется в связи с отсутствием необходимости применения по результатам теоретических исследований, а также с целью устранения сбоев или снижения точности показаний применяемого датчика осцилляций. Для сообщения осцилляций заготовке применяется оригинальная конструкция установки, имеющая инерционный источник колебаний. Привод осуществляется от коллекторного электродвигателя с возможностью бесступенчатой регулировки скорости вращения. Для контроля скорости вращения двигателя и амплитуды осцилляций применяется биполярный датчик Холла, устанавливаемый в паре с магнитом на подвижную и неподвижную плиты установки соответственно. При помощи индикатора часового типа контролируется амплитуда колебаний магнитной плиты в вертикальном направлении. Шероховатость детали измеряется на профилографе-профилометре. Экспериментальные данные обрабатываются на ПЭВМ с применением многофакторного регрессионного анализа методом наименьших квадратов. Приведенная методика позволяет с достаточной степенью точности получить экспериментальные данные процесса плоского шлифования с применением кругов с АРС и осцилляции заготовки и сопоставить их с результатами проведенных теоретических исследований процесса и установить адекватность полученных математических моделей и разработанной программы имитационного моделирования.
